ADI雙核內建PVP處理器專攻車載視覺應用

本文作者:廖惠如       點擊: 2012-05-17 13:26
前言:




具有1 GHz核心性能以及新的專屬視覺加速器的ADSP - BF60x系列處理器讓寬廣範圍的多功能分析功能可以運用在嵌入式視覺應用裝置當中

DSP(數位信號處理器)在監控系統當中扮演即時信號處理的重要角色,DSP廠商除了不斷提高運算效能外,如何讓DSP更輕鬆處理日益複雜的影像演算法是一大挑戰。對此Analog Devices, Inc.ADI)美商亞德諾公司日前發表了新品,解決上述的問題。


照片人物:台灣亞德諾資深應用工程師郭兆桁(Han Kuo)

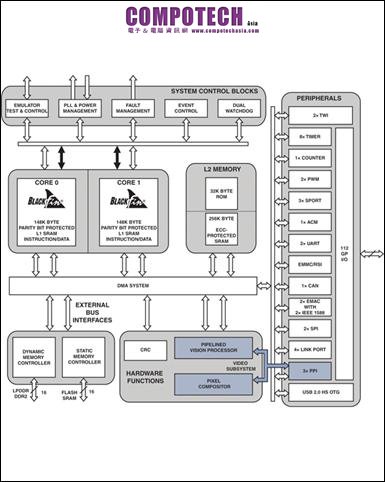

新推出的1 GHz雙核心Blackfin處理器。ADSP -BF608 以及 ADSP -BF609 針對嵌入式視覺應用裝置加以最佳化,具有高性能視訊分析加速器,因而也被稱為管線視覺處理器(PVP)。PVP是由一整套專門針對可加快最多5個同時發生的影像演算而設計的可配置處理器區塊所構成,能夠實現非常高階的視覺分析性能。這些處理器很適合使用於許多應用領域,像是汽車先進駕駛輔助系統(ADAS)、工業機械視覺以及安全/監視系統。


ADI同時發表的ADSP - BF606以及ADSP - BF607則不具有PVP,它們乃是為了替各種不同的一般用途數位信號處理應用像是無線通訊、工業程序控制與電網監測/保護等提供彈性所設計。

4款新型處理器都擁有2500 MHz的核心、現有Blackfin家族中最大的內建記憶體,並且已經針對低功率作業予以最佳化。其他針對功率效率最佳化的特點還包括新的高頻寬交換式結構資料移動基礎架構,這是一項豐富的週邊組與安全導向的特點。低功率消耗具有許多優點,其中包括了高溫作業、更小的佔位面積、以及更低的系統成本。ADSP BF609的典型功率消耗為400毫瓦(mW)

台灣亞德諾資深應用工程師郭兆桁(Han Kuo)表示,具備了每秒超過250億個來自於PVP數學運算的這個加速器結合了2Blackfin核心處理器,提供了非常強大而且彈性化的處理器基礎,我們對於這些新Blackfin處理器的目標就是以更實惠的價格、非常低的功率消耗,提供高階的分析功能,使嵌入式視覺系統能夠獲得更為寬廣的佈署。

他進一步指出,PVP是一種彈性的影像處理引擎,與Blackfin核心同時運行可支援多達5個視覺演算法,功能模組包括卷積(convolution),縮放(scaler)和算術模組;由於經過最佳化可節省記憶體頻寬。PVP能夠加速對象檢測、對象跟蹤與對象識別這三個主要方面的處理,而這些功能均可用於汽車駕駛輔助系統(ADAS)、工業視覺與安全監控等領域。
1 Blackfin BF608/609針對ADAS的價值
客戶要求
ADI
功能數
最多5
可程式設計性
必需
攝影機解析度
最高支援HD格式(1280X960)
Frame Rate
即時(30 fps)
溫度範圍
Ta=-40°C-+105°C
安全功能
符合ISO26262

Blackfin ADSP - BF60x工具
Blackfin ADSP -BF60x處理器受到ADI處理器家族世界級軟體開發工具鏈CrossCore®嵌入式工作室的支援。這個以Eclipse™為基礎的高視覺化、直覺式IDE實現了對於獨家工具以及開放式原始碼工具與技術的支援,其中包括ADI C/C++ 編譯器、Micrium µC/OS-III™、Linux GCC等。ADI已經與Micrium進行密切的合作,將其領先業界的uC/OS-III™即時運算系統、USB驅動器、以及檔案系統加以整合至CrossCore 嵌入式工作室當中。

ADSP BF60x Blackfin處理器的主要特點:
  • 獨一無二、針對高效率視頻分析最佳化的管線視覺處理器(ADSP -BF608/609
  • 2組經過最佳化的500 MHz核心以及高達4.3 Mbits的晶片內建SRAM
  • 豐富的晶片內建週邊選項
  • 提供廣泛的開發工具、開發電路板以及延伸電路板,其中包括CrossCore嵌入式工作室軟體開發工具、高速電路內模擬器、EZ-Kit 開發電路板、與特定應用的EZ-Extender卡。

供應時程以及價格
ADSP -BF60x 系列處理器的價格以1000顆量為單位,以15美元起計,目前已經開始提供樣品。Cross Core嵌入式工作室、ADSP -BF609 EZ-KIT開發電路板、以及整個系列的電路內模擬器目前已經開始供貨,能夠替設計廠商在利用這些新的Blackfin處理器進行開發時提供協助。
