快捷半導體推出單級初級側調節LED驅動器

本文作者:快捷半導體       點擊: 2012-02-14 12:58
前言:
能與傳統TRIAC調光、類比調光及非調光燈設計相容

        2012213--LED照明已經發展成為能夠代替螢光燈和白熾燈等普通光源的最有前景解決方案。然而,設計人員在最高20W的住宅和商業LED照明(包括燈泡、向下式照明(down light) (GU10/E17, E26/27, PAR30/38)以及管型/棒型燈)應用方面,正遇上一些障礙。由於調光器相容性問題,在普通TRIAC調光器架構中提供LED調光能力會有一定的困難。此外,有限的空間尺寸仍然是一項考慮因素。

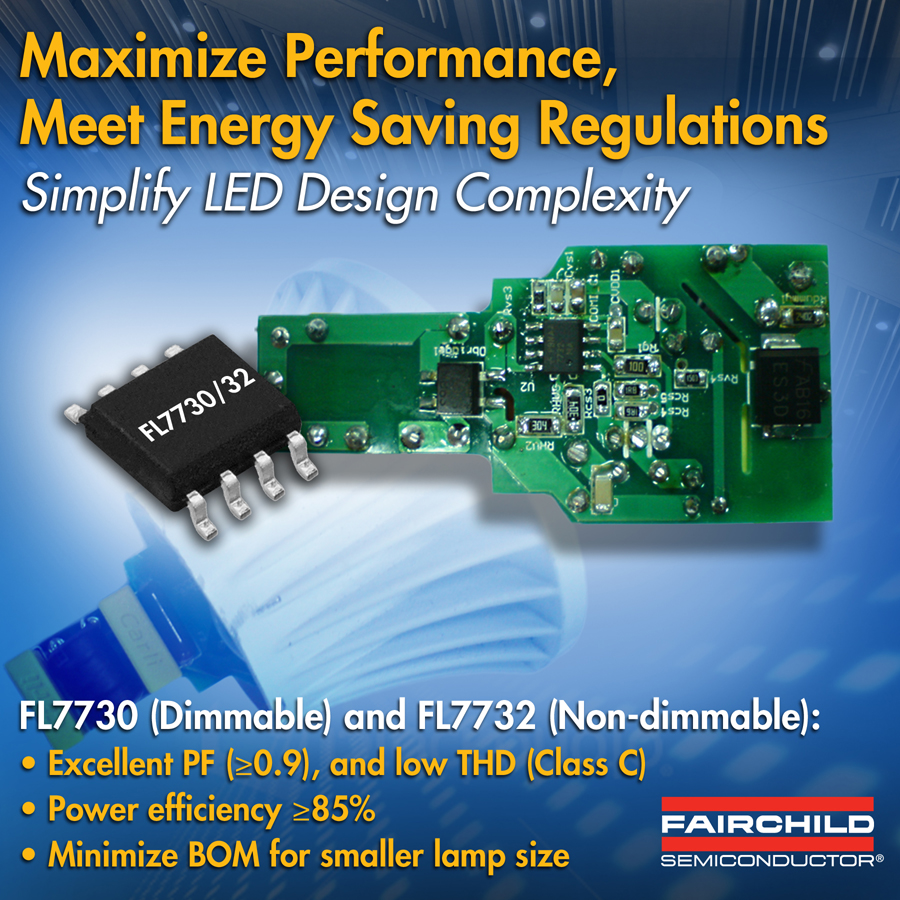

為協助設計人員解決這些問題,快捷半導體公司(Fairchild Semiconductor)開發出具有功率因數校正(PFC)TRIAC和類比調光相容的FL7730單級初級側調節(PSR)控制器,以及用於非調光應用的FL7732控制器。



FL7730是用於單級返馳式拓撲應用的主動PFC控制器,支援TRIAC調光和類比調光,同時由使用快捷半導體獨特的類比感測技術,可以使用Triac0100%整個光輸出範圍內提供無閃爍的調光控制。



FL7730FL7732結合初級側調節和單級PFC拓撲,以大大減少整體材料清單(BOM)數目,例如輸入電解電容和回授電路,從而達成更小巧、壽命更長以及系統成本更低的設計。



為了提升功率因數和整體諧波失真(THD),這兩款元件均具有恒定導通時間控制功能,同時帶有一個內部誤差放大器和低頻寬補償器。精準的定電流/控制(± 5%)可以準確地調節輸出電流而不受輸入和輸出電壓左右,使設計人員能夠達成更高和更佳的照明品質。兩款元件的工作頻率與輸出電壓成正比,以保證在DCM的運作下提供最佳功率因數/THD及更簡化的設計。



優秀的功率因數(PF)實現 (>0.9)和較低的整體諧波失真 (Class C),以及FL7730 高達85%的電氣效率和FL7732 在非調光應用中高於85%的電氣效率,使得這兩款元件能夠滿足全球各地最嚴格的法規要求。



快捷半導體有針對高(>50W)、中(20W-50W)、低(<20W)功率範圍LED驅動應用提供完整的解決方案系列。我們的高整合度PWMPFC控制器解決方案可以降低整體材料清單(BOM)元件數目以設計更小尺寸的照明產品,簡化產品設計,同時提高整體照明的效率。快捷半導體產品範圍廣泛,從離散式元件到包含PFC控制器、高壓閘極驅動器和MOSFET的整合式解決方案。快捷半導體致力推動省能和滿足最嚴苛的效率法規要求,開發出一系列創新產品,能夠大大提高性能,同時縮小電路板空間,降低設計複雜性和系統成本。此外,快捷半導體的全球功率資源中心(Global Power ResourceSM Center)包括線上支援工具、應用工程師及多個駐在區域中心的電源工程師組成,是客戶產品設計技術支援的業界典範。
