東芝推出新低電壓驅動系列光繼電器

本文作者:東芝       點擊: 2019-06-17 14:38
前言:
採用小型封裝並支援測試設備應用中的高密度組裝

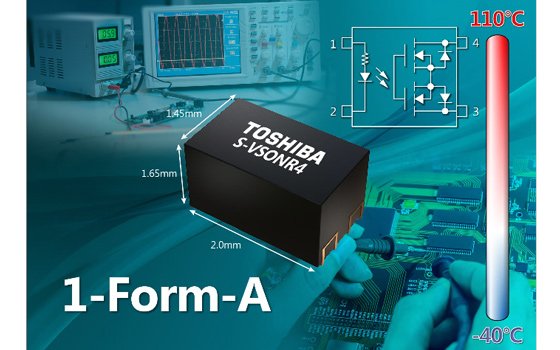

2018年6月17日--東芝電子元件及儲存裝置株式會社(東芝)推出新系列五款光繼電器產品,該系列光繼電器均採用業界最小型[1]封裝S-VSONR4 (2.0mm x 1.45mm)。其適用於自動測試設備、記憶體測試儀、SoC/LSI測試儀和探針卡。產品已開始出貨。


TLP34xxSRL系列(兩款元件)和TLP34xxSRH系列(三款元件)均具備輸入電壓驅動特性。TLP3406SRL和TLP3407SRL系列均支援1.8V(典型值)-3.3V(典型值)直流電壓,而TLP3406SRH、TLP3407SRH和TLP3412SRH支持3.3V(典型值)-5V(典型值)的直流電壓,有效提高了與當今低電壓FPGA產品的相容性。

這些新型光繼電器採用小型S-VSONR4封裝,所需安裝空間為2.9mm2,與東芝上一代VSONR4 (2.75mm x 1.45mm)封裝相比,封裝尺寸縮小近27%。此外,這些元件均配有內建輸入電阻器,無需外部輸入電阻,有效節省空間。該小型封裝及其空間需求有助於設計人員設計更小型的測試板,特別是探針卡。除了便於增加電路板上光電繼電器的數量,也可實現更高密度的解決方案。

即便新型光繼電器均採用小型封裝,然而,斷態電壓30V、導通電阻Ron 0.2Ω(最大值)的 TLP3406SRx可驅動高達1.5A的大電流,斷態電壓60V、導通電阻Ron 0.3Ω的TLP3407SRx可驅動高達1A的大電流。TLP3412SRH可驅動高達0.4A (VOFF = 60V / Ron = 1.5Ω)的電流。因此,非常適用於驅動一系列測試設備的電源應用領域。所有這些新元件的工作溫度均高達 110 ℃(最大值)。

應用場合
自動測試設備(ATE)、記憶體測試儀、SoC和LSI測試儀以及探針卡

產品特色
1. 採用最小封裝的電壓輸入控制光繼電器:安裝空間 2.9mm2 (典型值)(截至2019年6月4日)
2. 控制訊號採用的兩種輸入電壓:直流1.8V(典型值)和直流3.3V(典型值)
3. VOFF支援30V/60V,ION支援0.4A-1.5A。

產品規格

Part number

Package

Absolute maximum ratings

Trigger LED current
IFT
Max
(mA)

ON-state resistance

RON

(Ω)

Output capacitance
COFF
typ.
(pF)

Turn-on time
tON
Max
(ms)

Turn-off time
tOFF
Max
(ms)

OFF-

state output terminal voltage

VOFF

(V)

ON-

state

current

ION

(A)

ON-

state

 current (pulsed)

IONP

(A)

Case

temperature

Tc

()

Operating temperature Topr
(
)

typ.

Max

TLP3556A

DIP4[3]

100

2.0

6.0

105

-40 to 85

3

0.11

0.2

110

2

0.5

TLP3558A

200

0.7

2.1

105

-40 to 85

3

0.9

2

110

1

0.5

TLP241A

40

2.0

6.0

105

-40 to 85

3

0.06

0.1

300

5

1

TLP3543A

DIP6[3]

30

5.0

15.0

105

-40 to 85

3

0.02

0.04

1100

5

0.5

TLP3545A

60

4.0

12.0

105

-40 to 85

3

0.035

0.06

640

5

0.5

TLP3546A

100

3.5

10.5

105

-40 to 85

3

0.05

0.08

450

5

0.5

TLP3547

DIP8[3]

60

5.0

15.0

105

-40 to 85

5

0.022

0.05

850

5

1

TLP3548

400

0.4

1.2

105

-40 to 85

1

3.0

5.0

410

1

1

TLP3549

600

0.6

1.8

105

-40 to 85

5

1.35

2.0

4300

3

1
