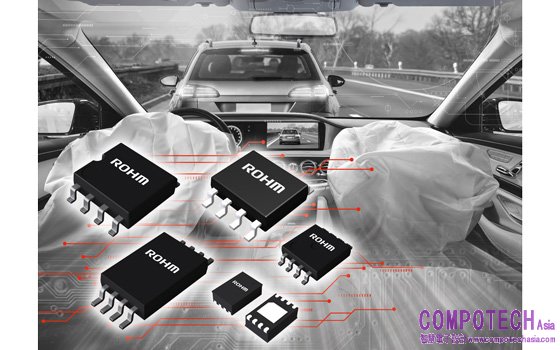

ROHM推出業界最快3.5ms高速寫入、支援125℃工作的EEPROM「BR24H-5AC系列」

本文作者:ROHM       點擊: 2021-01-06 14:30
前言:
電子裝置出廠前初始資料寫入時間可減少30%
2021年1月6日--半導體製造商ROHM(總公司:日本京都市)針對車電相機/感測器出廠設定、安全氣囊彈出記錄、以及需要長時間通電的FA裝置和伺服器資料記錄系統等應用,研發出在嚴苛環境也可穩定儲存/寫入資料、且支援I2C匯流排*1和125℃工作的EEPROM「BR24H-5AC系列」。


在車電和工控裝置領域,由於安全性和可追溯性的管理需求,需要將運行資料記錄在系統裡的非揮發性記憶體*2中。與非揮發性FLASH記憶體相比,非揮發性EEPROM記憶體在嚴苛環境下能夠更穩定地保存和寫入資料,因此,在車電和工控裝置領域,常被用於車電相機、安全氣囊、FA裝置和伺服器等對可靠性要求相對較高的應用中。

身為已有20多年EEPROM研發歷史的半導體製造商,ROHM致力於研發具獨創性且高可靠性的儲存單元,並為客戶提供高品質的產品,也在車電、工控裝置和消費性電子產品各領域獲得了高度好評。本次在支援I2C匯流排的EEPROM中針對車電和工控裝置推出的新系列產品,將有助減少出廠前的生產工時。

本次的EEPROM系列產品是採用ROHM獨家資料寫入/讀取電路技術、不僅具備3.5ms(毫秒)的高速寫入、且支援125℃工作。與普通產品5ms的寫入速度相比,寫入時間可以減少30%。例如,在電子裝置的製造過程中,若以256Kbit將初始資料寫入(512次寫入處理)10萬台產品,工廠生產線佔用時間約可減少1天。

此外,普通產品保證的改寫次數為100萬次,而本系列產品則高達400萬次,不僅有助延長電子裝置的使用壽命,而且非常適用於必須頻繁改寫資料的記錄裝置。

本系列產品已於2020年10月起以每月100萬個的規模逐步開始量產(樣品單價200日元/個,不含稅)。


<特點>
「BR24H-5AC系列」透過降低對儲存單元特性方面的製造差異,並充分發揮記憶體性能,採用獨家資料寫入/讀取電路技術,具備了以下四大特點,並有助提高系統效率。

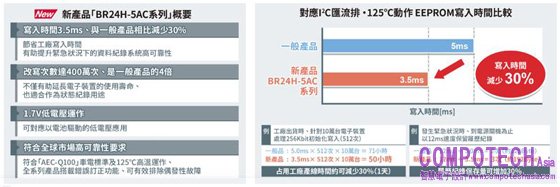

1. 支援I2C匯流排, 業界最快3.5ms寫入速度,電子裝置出廠前的初始寫入時間減少30%
「BR24H-5AC系列」為一款支援I2C匯流排和125℃工作的EEPROM,具備了業界最快3.5ms(毫秒)的高速寫入。與普通產品5ms的寫入速度相比,寫入時間可減少30%,因此有助減少電子裝置出廠前的初始寫入時間,並可以提高緊急資料記錄系統的可靠性。

例如,在電子裝置的製造過程中,以256Kbit將初始資料寫入10萬台產品的情況下,與普通產品相比,工廠生產線佔用時間約可減少1天(普通產品:5ms×10萬台 × 512次 = 約71小時,新產品:3.5ms×10萬台×512次 = 約50小時)。

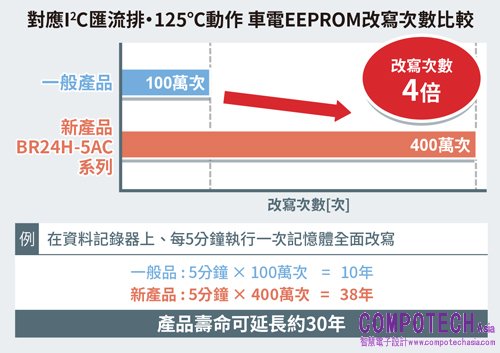

2.支援400萬次改寫,有助延長電子產品使用壽命
本次EEPROM系列產品支援125℃工作,並且具備了業界高水準的400萬次改寫次數。與普通產品100萬次的改寫次數相比,本系列產品高出4倍,不僅有助延長電子裝置的使用壽命,並且非常適用於必須頻繁改寫資料的相關應用。


3.支援1.7V低電壓工作,同時適用電池驅動應用
本系列產品為支援125℃工作的EEPROM,可支援1.7V低電壓工作,因此不僅支援一般5V和3V相關應用,還支援免鑰匙啟動系統等需要靠電池驅動的1.8V低電壓應用。

4. 滿足全球高可靠性需求
本系列產品符合汽車電子產品可靠性國際標準AEC-Q100,不僅支援高可靠性產品標準要求的125℃工作,所有系列產品均搭載了ECC(Error Check and Correction:錯誤檢查訂正)功能,在記憶體出現偶發性故障時,具有保護重要資料的作用。另外由於採用標準的EEPROM引腳配置,常用的晶片封裝和容量(研發中)產品系列也正在不斷擴充,因此將可以輕易替換現有產品。

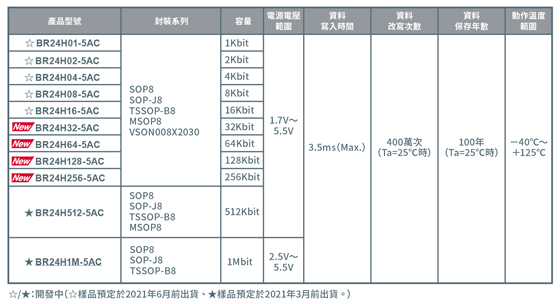

<BR24H-5AC系列產品線>


<應用範例>
適用於
■車電相機等ADAS系統的出廠設定保存 ■點火系統的開/關記錄
■儀錶板行駛距離顯示 ■安全氣囊等運作記錄、緊急資料記錄系統
■汽車導航系統和汽車音響的設定保存          ■需長時間通電的FA裝置和伺服器的資料記錄系統
等需要長時間保存高可靠性資料的應用。

<名詞解釋>
*1) I2C匯流排、SPI匯流排
I2C(Inter-Integrated Circuits)匯流排是序列通信標準的一種,使用時脈線和輸入輸出複用資料線等兩條線來通信。由於可以透過輸入輸出引腳並同時減少相應引腳數量,因此為最廣泛被使用的通信介面。
SPI(Serial Peripheral Interface)匯流排也是序列通信標準的一種,使用時脈線、輸入資料線、輸出資料線等三條線來通信。由於其資料格式和原理較為單純,易於實現高速通信。

*2) 揮發性記憶體、非揮發性記憶體
揮發性記憶體在讀寫次數和處理時間方面都像DRAM一樣出色,但當記憶體斷電時所保存的資料被消除。而非揮發性記憶體則像FLASH記憶體和EEPROM一樣,即使斷電也可以持續保存資料。
