圖說:飛思卡爾甫上任二個月的新任總裁暨執行長Gregg Lowe上任後首度在2012 FTF China登台,預計在今年年底前推動他的營運策略.
迥異於全球景氣衰退現實，中國內需市場的澎渤發展，成了兵家必爭之地。長期耕耘中國市場的飛思卡爾透過每年一度的技術論壇來凝聚夥伴與客戶的向心力。今年甫於8月14-15日，第七屆飛思卡爾技術論壇 (FTF) 在北京盛大開幕，這是飛思卡爾技術論壇自2005年創辦後第二次在首都北京舉辦，也是飛思卡爾半導體總裁兼執行長Gregg Lowe先生上任後的中國首秀。
為了推動創新和協作，飛思卡爾技術論壇已經成為嵌入式系統產業開發者的一個年度盛會。從2005年創立開始，FTF在全球已經吸引了超過48000名參會者。
今年的這一業界年度盛會匯聚了企業領導人、各領域的專家以及嵌入式設計工程師，帶來業界最新的技術、工具和生態系統，共同構建嵌入式技術的未來。本次盛會有2000多名業界人士註冊參與，多達110 小時的最新技術培訓和動手實踐研討會將探討飛思卡爾及其合作夥伴的產品和技術，包括汽車電子、消費電子、醫療、工業電子、網路、智慧能源和支援技術七個市場區隔。互動式技術實驗室則提供來自飛思卡爾與其的合作夥伴的超過75種產品和技術展示。
精彩演講和專家討論會
開幕式上，Gregg Lowe先生及其他飛思卡爾高層管理者與來賓交流分享最新的科技成果、深入分析市場熱點動態以及展望未來科技發展趨勢。Gregg Lowe表示:「飛思卡爾技術論壇的目標是要突出我們全面的生態系統。飛思卡爾致力於為簡化設計提供支援，以便開發者可以專注於將創新更快推向市場。」此外，大會還設置了兩個專家討論會，探討熱門的關於數位化網路社會和物聯網的最新動向和趨勢。
望圖生義:簡報看飛思卡爾競爭力
 圖1說明: 飛思卡爾產品策略是以嵌入式處理器為主體，搭配感測，連結，控制與軟體構成完整的解決方案，期待在汽車/工業/多元市場，有線/無線網路與消費市場達到坐二望一的目標. |
 圖 2說明:飛思卡爾嵌入式處理器在有線/無線網通領域實力堅強, 位居龍頭,也坐擁最多種嵌入式處理器架構.同時也是高功率RF電晶體最大供應商. |
AISG部門概況  圖3飛思卡爾AISG(汽車,工業和多元市場部門營收,汽車電子佔七成,重要性不言可喻.主要元件以MCU和感測器佔市場一席之地. |
Layerscape系統架構改寫處理器平台
身為網通業界嵌入式處理器的領導廠商,飛思卡爾在此技術上的發展策略有重大的改變。由於前二代 QorIQ 嵌入式多重核心處理器的成功及廣泛的市場接受度，飛思卡爾早前又推出了第三代QorIQ 產品線的主力－新款的Layerscape系統架構。此一不依賴特定核心、能夠認知軟體的架構，在現今引進大量互連裝置、資料量暴增、安全需求日益嚴苛、即時服務又正在醞釀、網路通訊樣式更是越來越難以預期的態勢下，可解決了網路基礎設備代工商與日俱增的彈性及延伸性問題。

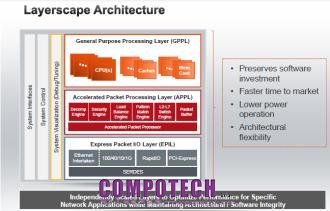

圖說:飛思卡爾推出專供智慧網路使用的新一代 QorIQ 平台，並採用業界首見可認知軟體的系統架構Layerscape,由於不依賴特定核心，可充分運用軟體，甚具創新性。
對於網路系統架構而言，Layerscape 架構是一種全新的方法－把軟體及可程式性置於優先。它將封包加速及轉送運作模組化，不再透過高階的路由決策處理；讓層級之間的互動更為順暢；運用同步式run-to-completion 模型；並在架構中採用標準的C/C++語言，以支援一致的程式化框架。絕佳的程式化彈性與架構延展性，衍生出即時、’軟性’的網路控制，保存軟體投資，並協助持續進展。
飛思卡爾網路與多媒體解決方案事業群資深副總裁暨總經理 Tom Deitrich 表示：｢為了因應外界對於更聰明、更富動態網路的需求，飛思卡爾在QorIQ 平台上跨進了一大步，推出了嶄新的軟體認知型Layerscape 架構。我們與競爭對手的不同之處，在於我們是將軟體認知整合為新架構的一部分，而非事後再拼湊。透過像是不依賴核心的相容特質、獨立而高效益的封包處理、加上即時的虛擬化能力等創舉，我們等於是提升了網路的智慧」Layerscape 架構是未來廣大QorIQ 多重核心處理器的基礎，從可提供高達100 Gbps 效能的多核心資料路徑元件，到高度整合、成本與能源俱省、運作功率不足3 瓦的產品，都巧妙運用了Power Architecture®與ARM®技術。
最初兩款採用 Layerscape 架構的QorIQ 系列產品，是LS-1 與LS-2。LS-1 系列具備兩組ARM Cortex-A7 核心，時脈高達1.2 GHz，它的整合程度是所有低於3 瓦的嵌入式處理器中最突出的。LS-2 系列則具備兩組ARM Cortex-A15 核心，時脈可達1.5 GHz，整體功率不到5 瓦。LS-1 與LS-2 系列的應用目標包括住宅用閘道器、企業用存取點、智慧型能源系統、工業用通訊、線路卡及自動化機器人等等。
未來採用 Layerscape 架構的QorIQ 處理器，將運用Power Architecture 技術。飛思卡爾會持續改良並投注在獨步業界的Power Architecture e6500 核心上，該核心將是新產品線中效能最佳的核心之一。首件採用 Layerscape 架構的產品初期樣品，預計於2013 年中時推出。
吸睛實機演出: Kinetis L系列超低功耗勝過三大對手
在此活動前不久，飛思卡爾發表業界首款採用ARM Cortex M0+處理器的MCU-Kinetis L系列，號稱所消耗的功率，大約只有現今任一8或16位元處理器的三分之一，但是效能卻提升了兩倍到四十倍之多。設計出來的MCU在極低功率執行模式(VLPR)時，僅耗用50 uA/MHz，而且可以迅速從低功率狀態下甦醒、處理資料、再繼續休眠，延長了應用的電池壽命。為證明所言不假，飛思卡爾在大會演講時段，對Kinetis L系列的能源效益特性與飛思卡爾競爭對手:包括Renesas(瑞薩)，TI(德儀)與Microchip(微芯)的解決方案進行CoreMark評比分析，作一比較。
由於效能真的十分出色，無怪乎飛思卡爾將Kinetis L系列視為8和16位元架構升級至32位元平台的絕佳替代選擇。
 圖2為CoreMark評比前的電路環境 |
 圖3為評比後的效能結果，Kinetis L果真遙遙領先16bit的同業產品 |
最新產品和解決方案
此次FTF，飛思卡爾展示了一系列最新的產品及解決方案，包括:針對運輸、工業及消費品行業小型內燃機的單缸(MC33813)和雙缸(MC33814)電子控制半導體;兩款汽車供暖、通風與空調(HVAC)參考控制解決方案;飛思卡爾與南京航空航太大學合作推出的無定位感應器型空間向量調變—直接轉矩控制(SVM-DTC)解決方案;飛思卡爾在2x2 mm小型封裝中推出高性能、低功率的三軸加速計—引腳相容型 Xtrinsic MMA8652FC 12 位元和 MMA8653FC 10 位元加速計，並具有噪音低、運動精度高等特點，適用於對功率和空間具有限制的行動裝置，包括智慧手機、平板電腦、數位相機和可攜式導航設備等;飛思卡爾與合作夥伴聯合推出全新可程式設計邏輯控制器(PLC)參考平臺來簡化工業控制系統的開發。
最高性能的2x2mm Xtrinsic感測器
值得一提的是，此行在該公司眾多新品當中，跟台灣IT產業有密切關係的MEMS感測器產品系列加入了生力軍。飛思卡爾新推出2x2 mm小型封裝高效能、低功率的三軸加速計。腳位相容型 Xtrinsic MMA8652FC 12 位元和 MMA8653FC 10 位元加速計具有低噪音、動作精度高等特點，適用於對功率和空間具有限制的行動設備，包括智慧手機、平板電腦、數位相機和可攜式導航設備等。 與上世代產品相比，飛思卡爾新推出的三軸加速計將體積縮小了56%，是需要小尺寸和低功耗的設備的理想之選。
飛思卡爾Xtrinsic MMA8652FC和MMA8653FC MEMS加速計，功能豐富，支援圖像穩定、點擊控制、防盜、下跌和自由落體檢測等一系列功能。 MMA865xFC加速計與飛思卡爾感測器工具箱開發工具結合，支持更簡單、更高效率的設計週期，幫助開發者縮短面市時間，縮減成本。透過MMA865xFC產品系列，系統設計者能輕鬆地在其產品中整合方向檢測等標準功能，以及電子羅盤（eCompass）和定位服務等更先進的應用。
飛思卡爾感測器和致動器解決方案消費與工業市場營運總監Wayne Chavez表示：“Xtrinsic MMA865xFC加速計系列在當前市場上所有2x2 mm封裝中提供的效能最高，這是對我們大量感測器解決方案產品組合的補充和完善。設計者使用這些小巧的新型加速計，透過嵌入式演算法和計算部署新的感測器智慧級別，同時不會影響到原有的靈敏度和效能。”
透過與主處理器結合，飛思卡爾MMA865xFC嵌入式加速計有助於做出與環境傳感有關的決策，能夠非常精確地記錄多種設備，如智慧手機、遙控器、醫療活動監控設備等的運動。
MMA865xFC加速計的靈敏度高達1mg/LSB，並且是在一個極廣泛的範圍（每秒1.5至800個樣本）提供六個可由用戶設定的採樣率。加速計採用飛思卡爾MEMS變頻器來改善空間效率，藉由片上FIFO（先進/先出）記憶體緩衝器實現更智慧的系統功率管理。當它與主處理器相結合，最高可將功耗降低96%甚至更多，具體取決於微控制器的情況和選定的輸出資料速率。
MMA865xFC 三軸加速計與飛思卡爾Xtrinsic電子羅盤和校準軟體相容，通過支援Android®、Windows 8和其他作業系統的浮點和整數代碼實現整個範圍的功率和效能。此外，它還與飛思卡爾 Xtrinsic 12軸感測器融合平臺相容。
