電源模組如何簡化和加速產品設計

本文作者:Fionn Sheerin       點擊: 2018-11-22 14:26
前言:

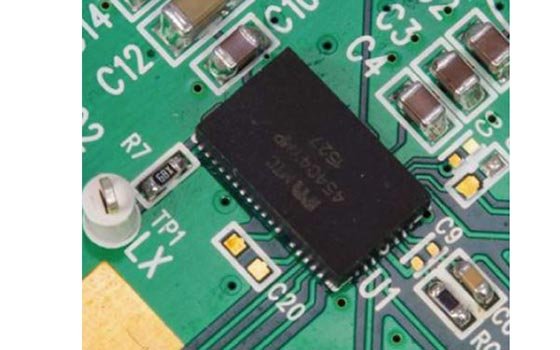

圖:電源模組封裝技術的進步簡化並加快了新產品設計

從最小的物聯網(IoT) 家庭自動化感測器到最大的工業機器,每個電路都需要電力。電源設計需要下一番功夫,而且電源電路會佔用電路板空間。但在許多應用中,用戶往往總意識不到更好的電源會帶來什麼好處,而讓電源設計工作可以說是完全不受重視。電源模組是一種經過測試的完整電源,兼具低雜訊、高效率和緊湊佈局等優勢,因此在這些情況下,可使用電源模組來省去設計工作。電源模組是置於印刷電路板(PCB) 上某個封裝內的獨立元件,其中包含整個開關電源( 含電感)。脈寬調變(PWM) 控制器、MOSFET 驅動器、功率MOSFET、回饋網路和磁性元件都包含在同一個封裝內。電源模組封裝技術的進步帶來了令人振奮的優勢,將被動元件整合到開關穩壓器中,針對電源轉換問題有效打造出系統級封裝解決方案,進而簡化並加快新產品的設計。這樣,設計人員便可專注於設計的其他方面,進一步縮短上市時間並改進其產品的其他特性。
