因應汽車和工業應用的SilentSwitcher μModule 穩壓器

本文作者:Zhongming Ye       點擊: 2019-01-17 10:45
前言:

低雜訊Silent Switcher 架構簡化了EMI 設計
汽車、交通運輸和工業應用均對雜訊敏感,並且需要低EMI 的電源解決方案。傳統的方式是透過減慢切換切換開關邊沿或降低切換開關頻率來控制EMI。這兩種方法都會產生不良的影響,例如效率下降,最短導通和關斷時間增加,以及需要採用大尺寸的解決方案等。EMI 濾波器或金屬遮罩等替代方案對於所需的電路板空間、元件和裝配方面會增加大量的成本,並使熱管理和測試趨於複雜化。

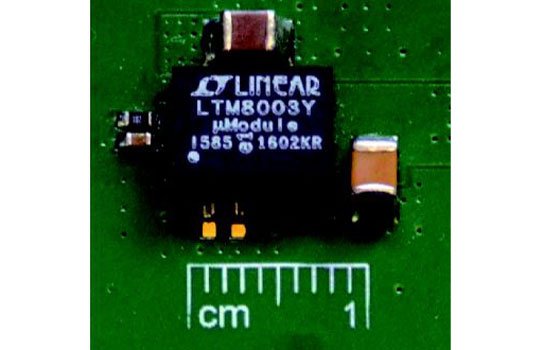

ADI 的低雜訊 μModule 技術為切換開關穩壓器設計帶來了突破。採用μModule 封裝的 LTM8003穩壓器配備專利的Silent Switcher 架構,以最大限度降低 E M I 輻射,並在高切換開關頻率下提供高效率。穩壓器的架構和μModule 元件的內部佈局設計,旨在最大限度縮小穩壓器的輸入迴路。如此能夠顯著地減少切換開關節點振鈴,與在熱迴路之中儲存的相關能量,即使存在非常快的切換開關邊緣也不例外。這種安靜的切換開關切換提供了卓越的EMI性能,同時最大限度降低了AC 切換開關損耗,使得穩壓器能在高切換開關頻率下運行,且效率並不會明顯下降。


圖:在輸入端配置一個簡單 EMI 濾波器的 5 V 轉換器符合CISPR 25 Class 5 規格要求。
