多參數水質監測儀

本文作者:ADI       點擊: 2021-03-12 16:46
前言:
應用簡介
ADI針對水質監測儀提供了一項高整合度多參數測量解決方案,其採用能夠控制和測量電化學感測器和生物感測器的強大晶片系統。該產品整合了超低功耗 ARM®Cortex®處理器和多通道類比前端,可同時連接多個電極並透過對狀態機編程迴圈量測多個參數。透過單一平台可實現五個參數的監控測量,包括TEM(溫度)、DO(溶解氧)、EC(電導率)、pH和濁度。

系統設計考慮因素

相容性
將多個探頭浸入測試液體中時,激勵訊號和測量訊號將透過該液體相互干擾。獨立的測量迴路和降噪方法是確保多種測量模式相容的關鍵。

範圍
不同測試液體的一些指標差異很大。自我調整參數調整是確保解析度的同時擴展測量範圍的主要方法。

精度
由於探頭的使用壽命通常較短,有效校準探頭參數並儲存校準結果有助於判斷電極品質,確保測量精度。

可靠性
長期穩定性極為重要。為實現這個目標,可靠的水質監測儀需要低漂移訊號鏈和上電系統校準。

診斷
在涉及感測器安全的應用領域上,ADI解決方案具有先進的感測器診斷能力,如高速波形發生器和阻抗頻譜引擎等。

ADI解決方案的價值主張
相較於傳統的分立式元件解決方案,該解決方案基於功能強大的單晶片平台,可大幅地減少所需的晶片數。可有效降低成本、功耗和體積,同時提供良好的雜訊性能和高精度測量結果。適合水質監測領域中的多參數監測儀開發、探頭數位化以及pH探頭使用壽命診斷研究。

低系統成本
  晶片內整合多個測量迴路的單平台多參數監測功能
  系統校準能力和自我調整參數調整
  探頭診斷能力(pH探頭阻抗測量)和探頭數位化參考設計
  低功耗、小尺寸和高精度
  特別適合水質測量可攜帶應用,並且具備ADuCM355的電源電壓監測功能
  電源和數位介面隔離

系統框圖和訊號鏈

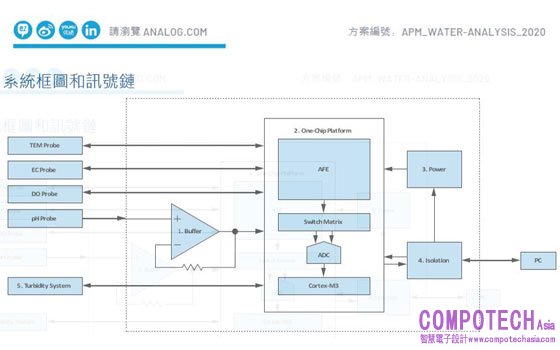

圖1. 多參數水質監測儀設計的系統框圖

注意:以上訊號鏈代表多參數水質監測儀設計的系統框圖。各模組的技術要求各不相同,下表所列產品代表可滿足上述部分要求的ADI解決方案。

表1. 系統子塊
1. 緩衝器
2. 單晶片平台
3. Power
4. 電源
5. 濁度系統

表2. 主要產品

產品型號

描述

優勢

LTC6078

具有低功耗和軌對軌輸入/輸出擺幅的雙通道/四通道、低漂移、低雜訊運算放大器;

最大失調電壓:25 μV25 °C),最大失調漂移:0.7 μV/°C,最大輸入偏置:1 pA25 °C50 pA85 °C

ADuCM355

可控制和測量電化學感測器和生物感測器的晶片內系統;

整合了超低功耗ARM® Cortex-M3處理器和多通道類比前端;具有電流、電壓和阻抗測量功能;

電流、電壓和阻抗測量、兩個超低雜訊始終導通電位計[恆電勢器]迴路、高達200 kHz的精密阻抗頻譜迴路、開關矩陣/靈活的16 位元接收通道;

ADP122

低靜態電流、低壓差線性穩壓器;

極低壓差:85 mV300 mA負載),低靜態電流:45 µA(空載)

ADuM5211

整合isoPower®隔離式dcdc轉換器的雙通道數位隔離器;

高共模瞬變抗擾度:>25 kV/μs,安全和法規認證

ADP7105

CMOS、低壓差(LED)線性穩壓器採用3.3 V20 V電源供電,最大輸出電流為500 mA

低靜態電流:900 μAVIN = 10 VIOUT = 500 mA

ADPD105

整合14位元類比數位轉換器(ADC)和20位元突發累加器的高效率光電式測量前端,配合彈性的發光二極體(LED)驅動器工作

0.122 Hz3820 Hz的靈活採樣頻率範圍,三個370 mA LED驅動器,多功能光電式測量前端;

LTC4313

熱插拔雙線式匯流排緩衝器可提供雙向緩衝,同時保持低失調電壓以及高達0.3 VCC的高雜訊容限

位準轉換1.5 V1.8 V2.5 V3.3 V5 V匯流排,與驅動高VOL的不相容I[1]C元件相容


設計資源

重要產品
  整合化學感測器介面的精密 analog.com/aducm355
  高精度、阻抗和電化學前端AD594x analog.com/AD5940

評估工具
  多參數水質監測板
   analog.com/CN0428

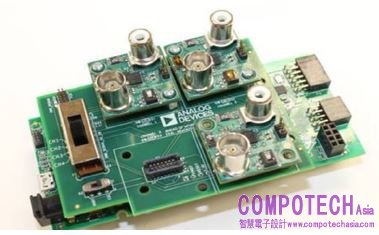

圖2. AD594x水質測量系統(CN0428)

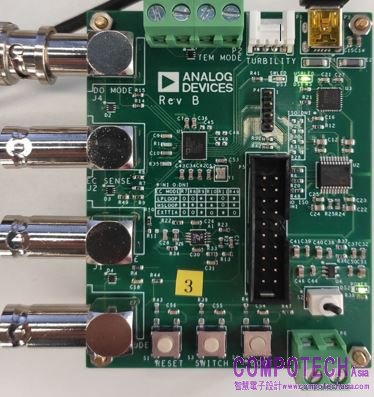

圖3. ADuCM355多參數水質監測系統

參考設計
  水質測量系統(CN0428) analog.com/CN0428
  低至高水準水濁度測量系統(CN0409)analog.com/CN0409

應用文章
  無線水質監測系統
 analog.com/en/analog-dialogue/articles/wireless-water-quality-monitoring-system.html
