ADALM2000實驗：穩定電流源
前言：
作者：ADI顧問研究員Doug Mercer 及系統應用工程師Antoniu Miclaus
穩定電流源(BJT)
目標
本實驗旨在研究如何利用零增益概念來產生穩定（對輸入電流位準的變化較不敏感）的輸出電流。
材料
• ADALM2000主動學習模組
• 無焊麵包板
• 一個2.2 kΩ電阻（或其他類似值）
• 一個100 Ω電阻
• 一個4.7 kΩ電阻
• 兩個小訊號NPN電晶體（2N3904或SSM2212）
說明
BJT穩定電流源對應的電路如圖1所示。

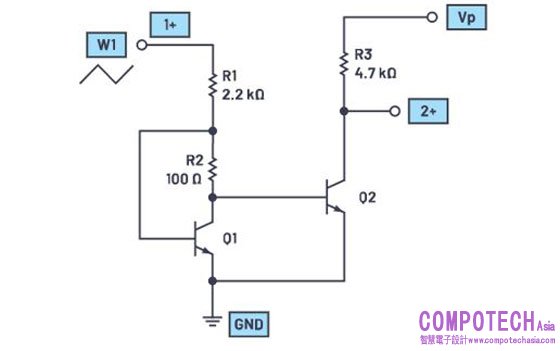

圖1.穩定電流源
硬體設置
麵包板連接如圖2所示。W1的輸出驅動電阻R1的一端。電阻R1和R2以及電晶體Q1按照 2020年11月StudentZone文章所示進行連接。由於Q2的VBE始終小於Q1的VBE，因此可能的話，從元件庫存中選擇Q1和Q2滿足條件——在相同集電極電流下，Q2的VBE小於Q1的VBE。電晶體Q2的基極連接到Q1集電極的零增益輸出。R3連接在Vp電源和Q2的集電極之間，與2+示波器輸入一起用來測量集電極電流。

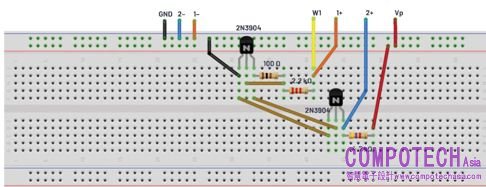

圖2.NMOS零增益放大器麵包板電路
程式步驟
零增益放大器可用於創建穩定的電流源。現在，當W1所表示的輸入電源電壓變化時，電晶體Q1的集電極所看到的電壓更為穩定，因此可以將其用作Q2的基極電壓，以在電晶體Q2中產生更穩定的電流。
波形產生器配置為1 kHz三角波，峰對峰值幅度為3 V，偏置為1.5 V。示波器通道2的輸入(2+)用於測量Q2集電極上的穩定輸出電流。
配置示波器以捕捉所測量的兩個訊號的多個週期。確保啟用XY功能。
使用示波器的波形圖示例如圖3和圖4所示。
圖3.Q2集電極電壓與W1電壓的關係
圖4.Q2集電極電流與W1電壓關係的示波器圖
穩定電流源(NMOS)
材料
• ADALM2000主動學習模組
• 無焊麵包板
• 一個2.2 kΩ電阻（或其他類似值）
• 一個168 Ω電阻（將100 Ω和68 Ω電阻串聯）
• 一個4.7 kΩ電阻
• 兩個小訊號NMOS電晶體（CD4007或ZVN2110A）
說明
MOS穩定電流源對應的電路如圖5所示。

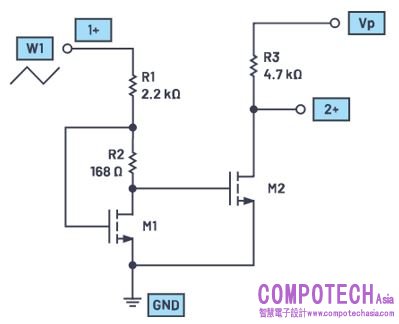

圖5.穩定電流源
硬體設置
麵包板連接如圖6所示。波形產生器W1的輸出驅動電阻R1的一端。電阻R1和R2以及電晶體M1按照 2020年11月StudentZone文章所示進行連接。由於M2的VGS始終小於M1的VGS，因此可能的話，從元件庫存中選擇M1和M2滿足——在相同漏極電流下，M2的VGS小於M1的VGS。電晶體M2的閘極連接到M1漏極的零增益輸出。R3連接在Vp電源和M2的漏極之間，與2+示波器輸入一起用來測量漏極電流。

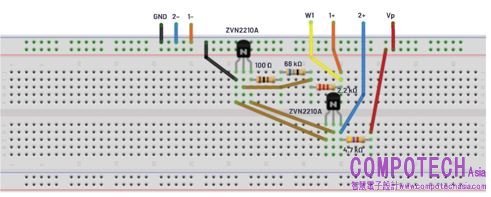

圖6.穩定電流源麵包板電路
程式步驟
波形產生器配置為1 kHz三角波，峰對峰值幅度為4 V，偏置為2 V。示波器通道2的輸入(2+)用於測量M2漏極上的穩定輸出電流。
配置示波器以捕捉測量的兩個訊號的多個週期。確保啟用XY功能。
圖7提供了示波器顯示的圖像示例。
圖7.M2漏極電壓與W1電壓的關係
關於BJT和NMOS的問題
• 此類電路有時稱為峰化電流源。您認為為什麼會使用此命名規則？
• 輸出電流的峰值很窄。如何調整電路以產生更寬、更平坦的峰值？
您可以在 學子專區部落格上找到問題答案。
