簡介
本系列文章的第一部分介紹了一種從正電源產生低雜訊負電壓軌的獨特方法，並說明了控制其運行的方程式推導過程。第二部分將藉由 ADI 新產品ADP5600 深入探討這種交錯式反相電荷泵 (IICP) 的實際例子。我們將 ADP5600 的電壓漣波及電磁輻射干擾與標準反相電荷泵進行比較，以揭示交錯如何改善低雜訊性能。我們還將其應用於低雜訊相位陣列波束成型電路，並使用第一部分中的公式來優化該解決方案的性能。
全球首款商用交錯式反相電荷泵
如第一部分所述，積體電路中使用 IICP 來產生較小的負偏置軌。ADP5600 獨特地將低雜訊 IICP 與其他低雜訊特性和高階故障保護功能結合在一起。

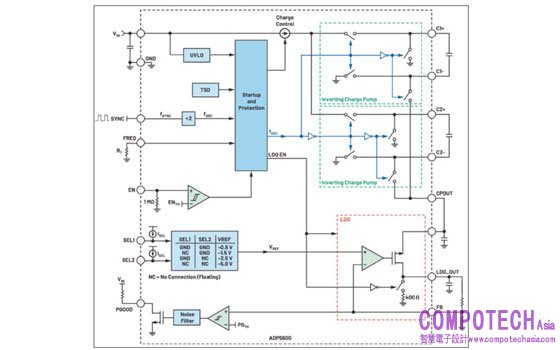

圖 :ADP5600 交錯式反相電荷泵簡化框圖。
