為幫助更大限度地提高安全性，工業、辦公室和住宅建築的監控基礎設施正在穩步增加。在過去十年中，攝像頭技術在圖像感測器、視頻處理、連線性和通過人工智慧進行視頻分析等方面取得了巨大進步。大多數攝像頭都使用移動行業處理器介面(MIPI)將圖像感測器連接到視頻處理器，從而使用各種解析度的圖像感測器來升級攝像頭。圖1展示了組成視頻監控攝像頭系統的各種元件。

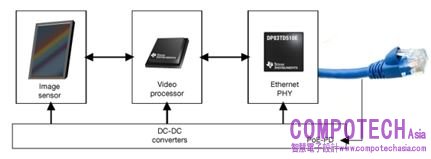

圖1：基本互聯網協議(IP)監控攝像頭
人們對高解析度圖像和視頻的持續需求推動了圖像感測器的改進和創新，使解析度從320 x 240圖元提升至4,096 x 2,160圖元甚至更高，增幅約達十倍。圖元數的增加也意味著需要通過MIPI介面將更多資料從圖像感測器傳輸到視頻處理器。為了支援高品質的視頻傳輸，IP攝像頭中的乙太網實體層(PHY)也需要從10Mbps提高到1Gbps。正因如此，視頻處理器運行視訊壓縮演算法的能力變得很重要，它可以更大限度地減少通過乙太網電纜傳輸的資料。
幀率為30fps的4K解析度圖像感測器產生的未壓縮視頻的資料速率為9.56Gbps。儘管MIPI旨在支持如此高或甚至更高的速率，但是通過乙太網以這種速率傳輸資料和存儲未壓縮的高解析度視頻在經濟上不可行（需要龐大的存儲空間）。利用H.265等高效視訊壓縮演算法，即使是使用4K圖像感測器壓縮到中等品質，資料速率要求也可降至低於10Mbps。當圖像感測器公司試圖製造更高解析度的感測器時，國際電子電機委員會、國際標準組織和國際電信聯盟等標準機構正在研究視訊壓縮演算法，從而在某些工作場景下將通過乙太網的視頻資料速率限制在10Mbps以下。
IP攝像頭中的標準乙太網介面受規範所限制，僅支援100m的電纜傳輸距離；然而，有一種新技術可以將最小電纜長度增加到1,000m。IP攝像頭到網路視頻錄影機的距離可以是1km或更長，而通過標準乙太網在上述距離實現連接需要用到中繼器或光纖電纜。一種替代方法是使用同軸電纜(RG-59)來達到更長的距離，但這需要使用無源適配器將乙太網信號從CAT 5e轉換到同軸電纜，反之亦然。每100m同軸電纜的成本往往高於標準乙太網電纜的成本。
最近，電氣和電子工程師協會 (IEEE) 定義了一項新的乙太網標準 IEEE 802.3.cg，通過單對平衡導體實現 10Mbps 的運行以及相關的電力輸送。更具體地說&10BASE-T1L: IEEE 802.3 PHY規範適用于通過單對平衡導體的10Mbps乙太網局域網，電纜傳輸距離至少為1,000m（使用18 AWG導線進行點對點連接可實現長傳輸距離）。由於單線對電纜現可同時支持資料傳輸和電力輸送，所以採用IEEE 802.3.cg可顯著節約成本，並且在視頻監控應用中更容易安裝。
10BASE-T1L PHY在單對平衡導體上使用全雙工通信，每個方向同時具有10Mbps的有效資料速率。10BASE-T1L PHY使用三級脈衝振幅調製(PAM3)，在鏈路段以7.5兆波特的速率傳輸。33位擾頻器可幫助改善電磁相容性。使用4B3T編碼（即4個二進位對應3個三進制）對MII傳輸資料(TXD<3:0>)進行編碼，使傳輸的PAM3符號的運行平均值（直流基準）不超出範圍。使用管理資料登錄/輸出介面將10BASE-T1L PHY的發送器輸出電壓設置為1.0Vpp或2.4Vpp差分，有助於在不同電纜上實現更長的通信距離。
DP83TD510E是一款符合IEEE 802.3cg 10Base-T1L規範的超長傳輸距離PHY收發器。該器件由3.3V單電源供電，並支援IEEE 802.3cg 10Base-T1L規範定義的2.4V p2p和1V p2p電壓模式。PHY具有雜訊非常低的耦合接收器架構，可支援長達2,000m的電纜長度。該器件提供媒體獨立介面(MII)、簡化MII、簡化十億位元MII和RMII低功耗5MHz主模式與處理器的MAC相連。DP83TD510E診斷工具包括時域反射法(TD R)、主動鏈路電纜診斷(ALCD)、信號品質指標(SQI)、多個環回介面和集成PRBS資料包發生器，簡化了開發過程中的調試和現場故障情況檢測。
單線對乙太網(SPE)網路還支援通過視頻監控應用中的低通濾波器沿著同一根單線對電纜進行資料線供電(PoDL)，如圖2所示。

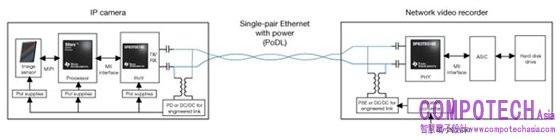

圖2：視頻監控中的PoDL示例
表1列出了IEEE 802.3.cg標準支援的各種功率等級。可向負載提供的最大功率為52W，定義為15級。IEEE 802.3.bu涵蓋了低於10的功率等級。
|
表104-1a – 10至15級PSE、PI和PD的各級功率要求列表 |
||||||
|
分級 |
10 |
11 |
12 |
13 |
14 |
15 |
|
VPSE(max) (V) |
30 |
30 |
30 |
58 |
58 |
58 |
|
VPSE_OC(min) (V) |
20 |
20 |
20 |
50 |
50 |
50 |
|
VPSE(min) (V) |
20 |
20 |
20 |
50 |
50 |
50 |
|
IPI(max) (mA) |
92 |
240 |
632 |
231 |
600 |
1579 |
|
Pclass(min) (W) |
1.85 |
4.8 |
12.63 |
11.54 |
30 |
79 |
|
VPD(min) (V) |
14 |
14 |
14 |
35 |
35 |
35 |
|
PPD(max) (W) |
1.23 |
3.2 |
8.4 |
7.7 |
20 |
52 |
表1：IEEE 802.3.cg標準支援的功率等級
來源：IEEE乙太網標準
8和9級（48V穩壓電源設備）或14和15級（最大50V至58V）可支援IP攝像頭所需的功率等級，該攝像頭可能需要高達52W的功率才能運行。此功率足以支援大多數攝像頭系統，即使是帶有內置加熱器的攝像頭系統也不例外。對於需要升級的建築物，中間解決方案可使用標準乙太網至SPE轉換器。圖3提供了IP攝像頭系統的連接示例。

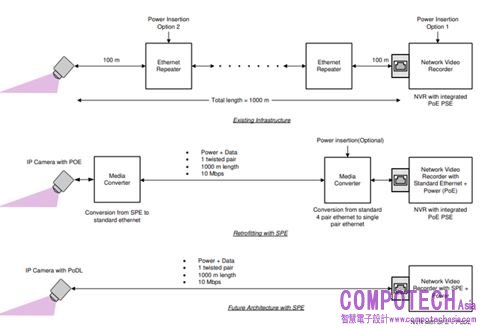

圖3：IP網路攝像頭連接
未來的IP攝像頭產品有望支援SPE，從而更容易安裝，網路視頻錄影機也將提供電源設備埠。通過簡化的SPE網路實現壓縮率更高的視頻，可以在不增加複雜性和成本的情況下實現更好的監控。
其他資源：
• 查找 IP 網路攝像頭系統集成電路和參考設計
• 在樓宇自動化領域利用單線對乙太網
