用於動態地面投影的評估模組和軟體工具入門

本文作者:德州儀器       點擊: 2021-12-14 20:11
前言:
近年來,隨著標識投影儀的加入,車輛周圍的地面投影取得了長足的進步。汽車製造商已經利用標識投影説明車主實現汽車定制化,同時也通過照亮車門周圍的地面來提供其他功能。但是,這些系統目前只能顯示單一圖案,不支援除基本樣式之外的任何功能。隨著汽車發展得越來越高級,OEMS正在尋找其他方法讓汽車與駕駛員和乘客進行交互,同時仍提供定制和樣式等特點,如圖 1 所示。

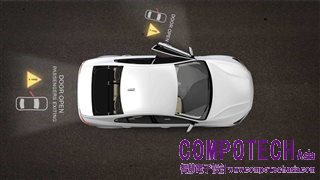

圖1:動態地面投影用於與駕駛員和乘客進行交互

隨著DLP3021-Q1數位微鏡器件(DMD)的推出,TI進一步推動了標識投影的發展,該器件能通過拇指大小的模組完全投影紅綠藍(RGB)格式的視頻。內部FLASH可以將本機存放區的圖像和視頻內容直接發送到DMD,簡化了車輛集成DMD模組的要求,並且無需附加圖形處理單元(GPU)。但沒有GPU,如何在器件上顯示視頻或連續圖像呢?本文將討論如何使用TI的動態地面投影工具來顯示存儲在快閃記憶體中的圖像和視頻。

DLP3021LEQ1EVM動態地面投影儀評估模組(EVM)(如圖2所示)是一種投影就緒型EVM,可模擬產品系統,因此提供了一種快速評估動態地面投影的方法。該EVM集成了製作動態地面投影儀所需的所有關鍵系統,可在接收到EVM(包括照明驅動器、緊湊型光引擎和帶有DMD控制器的格式化單元)時立即評估。DMD控制器可讓您通過個人電腦(使用FTDI電纜)或串列外設介面適配器板(這兩者都包含在EVM中)修改投影內容。該板通過USB與電腦連接,但無需連接電腦即可開始投影內容。通電後,該單元將開始顯示快閃記憶體中存儲的內容,從而使EVM成為支援快速評估DLP3021-Q1 DMD的隨插即用系統。

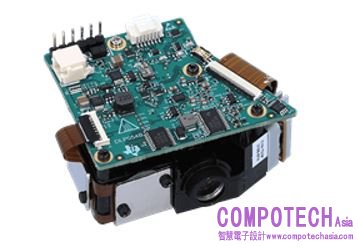

圖2:DLP3021-Q1動態地面投影儀EVM

DLP Composer是一種圖形化使用者介面(GUI)工具,可讓您自訂載入到快閃記憶體中的內容,甚至不限於圖像。找到您希望載入到器件的視頻或靜止圖像後,程式將獲取該內容,自動縮放並將其轉換為DMD本征格式。為實現進一步定制,您可以調整序列集以調整畫面播放速率和特定的RGB占空比。該介面可讓您輕鬆更改值,通過單獨的占空比調整使內容適合不同的環境。

例如,如果您的投影需要高亮度但顏色精度較低,您可以將綠色占空比設置為其他通道的兩倍以上。EVM預裝了示例視頻和序列以用作參考。您還可以在GUI中編輯預設寄存器配置。其中一些寄存器具有讀寫許可權,您無需重新程式設計快閃記憶體即可更改設置,有助於快速選擇要載入的內容和進行DMD上電配置。

在對內容進行程式設計並設置預設配置後,您可開始使用DLP3021-Q1 EVM投影內容。使用DLP Control Program程式設計快閃記憶體或通過DLP Composer控制載入內容的播放後,您還可執行其他系統組態。首先,將適配器板連接到您的電腦並確保程式識別您的器件。建立連接後,您可以導航到“Scripting”頁面,在該頁面中將命令發送到DMD控制器。終端使用Python程式設計語言,另外還包含一個特定於程式的函式程式庫。您可以通過在代碼中指定暫停條件或使用視窗頂部的按鈕來運行和暫停您的腳本。在該軟體的其他“Registers”頁面中,您能夠單獨讀取和寫入可修改的寄存器。您還可通過轉到“Commands”頁面並獲取或設置組中的值,一次修改多個寄存器。

根據定制級別,您首先要知道何種規格是必要的。應用報告“動態地面投影應用要求”介紹了公式和估算,可以説明您根據環境品質(例如環境照度和投影表面反射率)確定必要的光輸出。有關投影內容的詳細資訊,請參閱“DLP3021-Q1 動態地面投影系統設計”,該應用報告重點介紹了快閃記憶體的存儲要求以及必要的壓縮因素。

在包含的硬體、線上資源和軟體工具(例如DLP Composer 和DLP Control Program)中,有多種方法可以測試和演示DLP3021-Q1 DMD的功能。DLP3021-Q1 EVM可通過其隨插即用功能加速您的設計週期和開發進程。由於您無需開發電路板和光學引擎即可測試不同的應用和亮度級別,因此EVM是一款用於原型設計和開發的理想工具。
