如何利用輸入高阻技術降低解決方案的功耗並減小尺寸

本文作者:ADI       點擊: 2022-12-18 13:13
前言:


在多工(muxed) 逐次逼近暫存器類比數位轉換器(SAR ADC) 應用中,一般會有尺寸和功耗限制,這通常取決於每通道類比訊號鏈的設計選擇。本文說明為何採用類比輸入高阻( 高阻抗) 技術的多工SAR ADC 是在不影響性能和精度的情況下,能大幅減小解決方案尺寸和降低功耗的關鍵。

當ADC 在一個通道上完成轉換時,ADC 內的採樣電容會充電至該通道電壓。如果採樣電容的電壓與序列中下一個通道的電壓相差很大,則必須透過訊號鏈設計,使採樣電容能夠在允許的採樣時間內準確地穩定在新電壓。過去通常是使用一個寬頻驅動放大器, 再配合一個RC濾波器來解決這個問題。

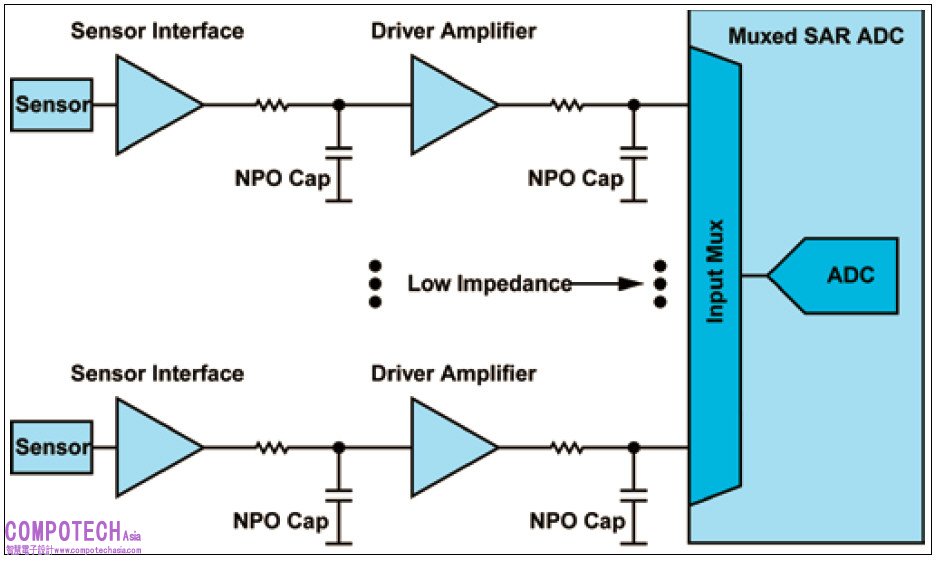

圖: 採用傳統多工SAR ADC 的訊號鏈。
