COMPUTEX 2013趨勢戰役

本文作者:COMPOTECHAsia       點擊: 2013-07-18 13:27
前言:

COMPUTEX Taipei 2013台北國際電腦展六月初盛大舉行,今年共有1,724家廠商參展,使用5,042個展位,吸引超過38千名海外買主來台,可望帶動250億美元採購商機。主辦單位TCA總結,觸控筆電與多功能平板、智慧電視、雲端服務與創意週邊為今年展覽四大亮點產品。隨著半導體電子業界整併之風,同業間競爭態勢更趨緊張,而且競爭環境更多複雜,就如同四大亮點產品一樣,這四大亮點產業正是群雄集結之地,在今年展覽當中新品紛陳,目不暇給,另有廠商從生態鏈實力上較勁,業界都在爲企業生機努力拼博,戰火一觸即發,也令今年COMPUTEX這個全球性主戰場格外精采。




  • Mobile 群英錄
  • 觸控介面大有內容
  • 802.11ac無線暢快
  • 建構智慧家庭逐漸成真
  • 感應技術讓物聯網更聰明







Mobile 群英錄



ARM最新優化IP解決方案鎖定中價位行動裝置



佔居行動裝置處理器核心IP市場絕大半江山的ARM(安謀國際),宣布推出最新優化的矽智財(IP)解決方案,鎖定未來兩年全球銷量可達5.8億台的中價位主流行動裝置,並且預估在2015年,中價位主流行動裝置的市場銷量將會超越高階智慧型手機和平板裝置。ARM這次推出的全新IP組合,從功耗、效能與晶片尺寸著手,鎖定中價位主流行動裝置市場,可讓消費者以中價位享受各種高階功能,例如虛擬化、big.LITTLE處理器技術以及GPU運算。




照片人物:ARM行銷長暨市場開發執行副總裁Ian Drew



本次全新IP組合包括ARM Cortex-A12 處理器與Mali-T622繪圖處理器,並加入最新視訊IP解決方案Mali-V500。在ARM POPTM技術以及DS-5™工具套件的支援下,ARM的合作夥伴將能以更高的效率推出智慧型手機與平板裝置,大幅縮短上市時程。ARM預計搭載相關IP解決方案的行動裝置將在2014年中面世,而ARM的合作夥伴也將陸續公佈其相關產品時程。

相較於Cortex-A9處理器,Cortex-A12處理器在相同功耗下,效能可提升40%。在同等級解決方案中,Cortex-A12處理器可提供最佳的效能,並能搭配Cortex-A7 處理器,支援創新的big.LITTLE處理器技術。Cortex-A12讓中價位主流裝置也能具備虛擬化等高階智慧型手機及平板裝置功能。



Mali-T622繪圖處理器符合OpenGL ES 3.0標準,並可支援RenderscriptOpenCL應用程式介面,是行動裝置專用Full Profile GPU 運算解決方案中尺寸最小者。Mali-T622繪圖處理器為中價位主流行動裝置帶來豐富的視覺體驗,提供目前只有頂級高階智慧型手機與平板裝置才具備的功能。即便加入了上述所有的功能,Mali-T622的能源效率仍比第一代Mali-T600系列產品提升50%



具有節能特色的Mali-V500視訊IP解決方案專門進行視訊處理,與現有的解決方案相比,可減少50%以上的系統頻寬需求。Mali-V500是一個多核心影像解決方案,可從只能處理1080p/60編碼與解碼的單核心,一路擴充到能以120幀率(frames per second)支援超高解析4K的多核心。此外,Mali-V500視訊IP解決方案的架構支援TrustZone®安全技術,讓電影與電視內容從下載到播放都能受到高效率、以硬體為基礎的安全防護。





Intel指望第四代Core處理器開創二合一筆電平板江山



繼宏碁、華碩、微星在COMPUTEX開展前一天,搶辦展前記者會,展示使用第四代Intel Core處理器的觸打雙用筆電、變形平板、雙作業系統變形筆電、遊戲AIO、四核心智慧手機、平板手機(Phablet)、入門平板等產品;英特爾在e21FORUMLeading Through Innovation & Reinvention」專題演講中,也正式宣佈推出第四代Intel Core(酷睿)處理器與Silvermont微架構處理器,推動筆電、平板二合一裝置熱潮,帶來嶄新行動運算體驗。



照片人物: 華碩公司執行長沈振來和Eul一同登台展示兩款內含英特爾核心的創新裝置,內含Intel Atom Z2560ASUS Fonepad Note FHD 6ASUS MeMO Pad FHD 10



Kilroy在專題演講當中提到,在過去二年,Ultrabook一直扮演重要角色,協助推動運算的創新。英特爾投入創新研發並推出Ultrabook新機型,協助業界發展大量的新設計與功能。藉由推出第4Intel Core處理器,英特爾持續實現Ultrabook的願景,藉由這項跨年度的產業計畫打造出更優異的運算經驗。 為達成降低功耗的突破性發展,英特爾超越原先目標,將CPU等級降到6瓦,並著手進行系統功耗的最佳化。這些改良範圍從系統單晶片(system on-chipSoC)與平台等級技術,一直涵蓋到英特爾先進22奈米製程技術。不僅改進了運作與待機模式的功耗,亦發展出超低耗電處理器,在此狀態下,CPU的耗電力遠低於以往的待機狀態。



各家廠商準備推出超過50款涵蓋所有價位區間的英特爾核心二合一裝置,包括觸控筆電與變形平板,也涵蓋Win8Android作業系統,並找來蔡依林(Jolin)發表對於二合一裝置的看法。因應智慧手持裝置熱潮,英特爾展示針對平板電腦所設計的22奈米四核心的Bay Trail-T晶片樣品產品,預計於今年聖誕節前上市。同時針對LTE通訊需求,同步介紹支援4G LTE多模解決方案,以及專為智慧型手機所設計,支援新一代22奈米技術,代號為MerrifieldAtom系統單晶片。



此外,Kilroy還展示針對二合一與其他內含英特爾核心裝置所量身打造的研發中技術,包括加入觸控、語音、臉部辨識、以及其他技術。這些名為感知運算(perceptual computing)的技術運用英特爾的處理效能,讓人與裝置之間的互動更加自然、直覺、且彷彿身歷其境。



他還透過下季才會全面供貨的Creative Senz3D攝影機,展示虛擬的短距手勢與語音互動,該技術能做為內含Intel Core核心的新款Ultrabook二合一裝置的「眼睛」。談及未來,他透露英特爾正著手開發整合式解決方案,未來將在內含核心的裝置中直接加入3D景深攝影技術,而這些產品預計在2014下半年問市。





AMD展現顯示技術APU強項



AMD於台北國際電腦展多元展出最新OEM設計與新一代軟體與應用程式的產品,呈現AMD 2013APU顯示卡產品在運算及省電方面的優異表現。此外,AMD宣布發表效能最佳、專為桌上型電腦打造的2013頂級A系列APU,同時也藉由介紹異質運算架構(Heterogeneous System Architecture),首度公開展示即將推出、開發代號為「Kaveri」的新款APU


AMD
全球資深副總裁暨事業部總經理Lisa Su表示,當電腦市場正朝向嶄新與創新的轉變,AMD很驕傲的宣布推出我們的第三代APU技術,其應用於端對端(end-to-end)的展品線設計包括伺服器、嵌入式產品、桌上型電腦、筆記型電腦、及平板電腦等各個不同市場。AMD APU產品擁有優異的採用度,近日還被客廳娛樂應用中心的最新下一代遊戲主機採用,同時也透過桌上型電腦、筆記型電腦、平板電腦等產品,提供強悍且嶄新的使用者體驗。






繼三款全新行動APU產品包括全球第一款28奈米、4核心x86系統單晶片APU(代號為「Temash」),以及首款且唯一一款專為入門級與小尺寸觸控筆記型電腦所設計的一款4核心SoC(代號為「Kabini」),AMD同時展示了其最新成功OEM設計產品。新款APU的設計,能有效地平衡新式及傳統行動PC使用者的各種需求,因此獲得今年的「Best Choice of COMPUTEX TAIPEI Award」。





高通擴展參考設計產品線推出高效能平板電腦參考設計



高通公司宣佈,其全資子公司美國高通技術公司擴展其高通參考設計(QRD)產品線,為平板電腦推出搭載高通SnapdragonTM 400系列MSMTM 8230MSM 8030處理器的參考設計。



搭載全新QRD的平版電腦,將採用高通Snapdragon 400 MSM 8230MSM 8030處理器,配備速度高達1.21.4GHz的雙核CPUAndroidTM Jelly Bean行動作業系統、寬頻HSPA+(速率高達21Mbps3G效能、整合速度高達72Mbps802.11 b/g/n WiFi、以30FPS速率播放的1080p高畫質影片、1080p高畫質影片攝錄、及AdrenoTM 305 GPU



美國高通技術公司產品管理資深副總裁Jeff Lorbeck表示:「一些客戶已採用專為智慧型手機設計的QRD,開發並在特定地區推出商用化平板電腦,此外越來越多客戶希望採用專為平板電腦設計的QRD在新興市場推出產品。我們對推出專為平板電腦設計的參考設計深感興奮,這將可協助客戶加快推出商用化裝置,實現我們賦予各等級裝置行動運算能力的承諾。」



QRD為裝置製造商提供開發多種裝置的完整開發平台,以及經測試與驗證的第三方軟硬體元件。採用QRD的客戶,可為尋求高效能裝置的消費者,在短時間內提供具差異化裝置。目前,有超過40OEM廠商在14個國家推出200多款採用QRD的產品,另外100多款產品正在開發中。





華碩太極雙螢幕筆電獲得年度最佳產品獎






台北國際電腦展第十二屆官方評選獎Best Choice Award(通稱BC Award),2013年度八家金獎廠商獲邀出席COMPUTEX TAIPEI 2013開幕典禮,由馬總統親自頒發獎座,並正式公布年度最佳產品獎(Best Choice of the Year)得主,由華碩電腦股份有限公司「太極」獲獎。「太極」為世界首創雙螢幕Ultrabook,以令人驚豔的研發創意與實踐力獲得評審一致推崇,從四百餘件參選產品中脫穎而出獲頒最高獎項。





晶鐌MHL獲七個全新的 MHL發射器設計案



高畫質連接解決方案的領導供應商晶鐌科技公司 (silicon image),宣佈與聯發科針對支援 MHL技術之智慧型手機機型所合作的參考設計,已產生七個全新的設計案 (Design Win)此參考設計是以聯發科的四核心 MT6589 智慧型手機平台和具有媒體資料通道 (MDT) 技術的晶鐌 SiI8338 MHL 發射器為基礎,以具競爭力的價格點,提供消費者優質的智慧型手機體驗。當消費者將支援 MHL 技術的智慧型手機連接至支援 MHL 的計算附件時,智慧型手機則成為超級可攜式電腦,或連接至大型顯示器時,智慧型手機即化身為多媒體娛樂裝置。








MHL 技術僅使用五條纜線,即可傳輸含有八聲道數位視訊的 1080p、每秒 60 畫格未壓縮視訊,同時還能為行動裝置充電。消費者可將其支援 MHL 功能的裝置連接至大型螢幕,觀看高畫質視訊、玩視訊遊戲或進行業務簡報。消費者也能利用現有的 DTV 遙控器來控制支援 MHL 功能的行動裝置。支援 MHL 功能的產品包括轉接器、車用配件、AV 接收器、藍光 (Blu-ray Disc™) 播放器、有線電視、數位電視、監視器、投影機、智慧型手機、平板電腦、電視配件等等。



晶鐌公司資深行銷總監郭大瑋表示:「聯發科平台與晶鐌 MHL 發射器結合後,可造就各種功能強大,但又經濟實惠的 MHL 技術智慧型手機,讓消費者充分體驗到 MHL 技術的『隨插即用』好處。既能將您的智慧型手機轉變成為具生產力的工作站、遊戲控制台或娛樂中心,同時也讓裝置維持具競爭力的價格點,這就是真正充實的行動高畫質體驗。」



這七個全新的 MHL 智慧型手機設計是以聯發科智慧型手機參考設計平台為基礎,包括來自不同公司 (總部分別設在中國和印度) 的機型。





LSI推出全新SandForce快閃記憶體儲存處理器



LSI公司宣佈推出LSI SandForce SF-2200終端裝置快閃儲存處理器 (FSP) ,並加速支援可信賴運算組織(TCG)Opal規格的固態硬碟 (SSD)產品之普及。符合Opal規格的元件有助企業簡化在各種行動運算環境中採用SandForce FSP的自動加密型SSD之建置和管理作業,並可針對由Wave SystemsWinMagic等供應的熱門加密和安全管理產品之互通性。



無論是機密的客戶資訊、專利資料或智財權,資料往往是一家公司最有價值的資產。如果資料遺失、遭竊或意外外洩,企業都會面臨營收損失、法律訴訟和公司聲譽和品牌受損的風險。現今企業的工作團隊越來越機動,在外工作的時間越來越長,因此IT管理者最擔心的是員工儲存在筆記型電腦和Ultrabooks™等行動運算裝置中的企業資料之安全性。多個研究報告指出,10台筆記型電腦中就有一台遭竊,而這種裝置遭竊的比例正穩步攀升。



企業基於許多理由採用配備SSD的筆記型電腦,不僅可以更快速開啟應用程式、縮短開機時間,更能延長電池使用時間。然而,由於對資料安全的成本效益,以及建置和管理自我加密型硬碟(SED)的複雜度仍有疑慮,因此也延緩了SSD更廣泛的採用。






LSI SandForce FSP可針對具備256位元進階加密標準(AES-256)的筆記型電腦和其他企業級行動平台,為儲存在裝置中的SSD之資料進行自動加密。此外,LSI SandForce FSP也支援TCG Opal規格,因而可簡化企業環境中硬體式自動加密型SSD的建置和管理作業,同時也可讓各種規模的企業享有政府等級的資料安全防護。

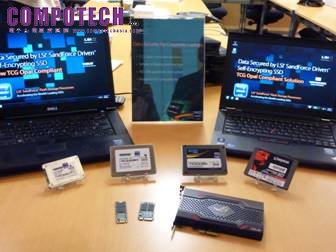

LSI於台北國際電腦展中展示符合Opal規格的SandForce Driven  SSD產品。產品展示中會有DevSleep技術,這是一項專為SF-2200終端裝置FSP設計的全新功能,可讓SSD在閒置時的功耗節省400倍,有效為採用全新Intel Haswell平台的Ultrabook延長電池使用時間。



DevSleep是因應微軟Windows 8 Connected Standby功能對電池續航力要求的重要技術。支援Connected Standby功能的系統可以在16小時的閒置狀態耗用少於5%的系統功耗。這項功能可讓行動運算裝置如同智慧型手機,在待機狀態時執行內容更新等背景作業,因而達到省電的目的。





Audience首款搭載進階語音技術的超輕薄攜帶型筆電亮相

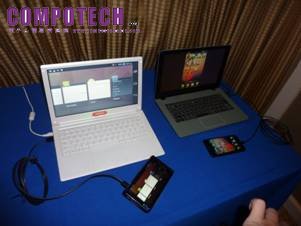

智慧型語音及音訊解決方案處理器供應商Audience展示第一款具備Audience進階語音處理解決方案的超輕薄攜帶型筆電(Ultra-Portable PCs),以及個人電腦版本的earSmart 進階語音技術。由於語音處理已成為各種消費型裝置中不可或缺的關鍵技術,因此Audience不斷進行產品多樣化以投入此廣大且成熟的市場,提供消費者更棒的聽覺饗宴。



Audience市場開發部副總裁Robert Schoenfield 表示:「隨著進入個人電腦市場後, Audience持續調整足以搭配各種全新類型裝置的語音介面,例如:可變形及可拆式超輕薄筆電(Ultrabook)。此外,Audience 也藉由此實行拓展全新市場的策略,並且與一線個人電腦OEMODM廠商合作,提供更優異的語音體驗。」



全球首先搭載Audience earSmart 技術的超輕薄攜帶型筆電為Dell Vostro 5460 5560,採用的是Audience earSmart eS305 進階語音處理器。earSmart eS305 可分析聲音情境並分離出語音訊號並加以強化,同時還可抑制背景雜音,提供領先業界的視訊通話、多人遊戲以及多媒攝影品質。此外,earSmart eS305還具備Audience自動語音辨識輔助(ASR Assist)技術,可透過一套硬體加速的演算法強化主要語音內容,提升語音應用程式在吵雜環境當中應用的正確率。





觸控介面大有內容



 Synaptics電容觸控科技可應用於大尺寸螢幕



人機介面解決方案研發商Synaptics公司展出最新觸控科技,包括在手機和平板電腦市場上,多種產品使用其ClearPad系列電容式觸控螢幕解決方案,以及針對筆記型電腦設計的最新TouchPad、最新鍵盤設計ThinTouch和外接裝置解決方案。此次發表電容式觸控螢幕解决方案最新產品ClearPad® S7500ClearPad S7500為最先進、可彈性運用並且經濟的解决方案,不僅克服了大尺寸、高性能觸控螢幕在主流筆記型和平版電腦上的使用障礙,還可應用於最大至15.6寸的螢幕。


照片人物:Synaptics 企業發展部資深副總裁暨技術長Stan Swearingen來台說明最新產品



設計上必需考量厚度、重量和成本的增加,電容式觸控螢幕很難應用於大尺寸的筆記型電腦和平板電腦。然而,隨着Windows 88.1這些新應用程序和操作系统的出現,人們越來越關注觸控和手寫功能,Synaptics透過ClearPad S7500獨特的整合功能克服了這些困難。



ClearPad S7500關鍵優勢:

  • 極高的性能:採用高階觸控控制器晶片的設計架構、演算法,和高敏感度感應通道,使S7500能提供目前市場上最精確的手指偵測和小型物品偵測,更快的報點率和卓越的抗噪性能。
  • 極大的靈活性:S7500可符合廣泛的高階觸控感應器疊層技術要求,例如OGS和超薄,並兼容金屬等新興感測器材料。此一靈活性使OEM能夠在不增加厚度或重量前提下,將觸控螢幕應用到最新設計中,並盡量减少因此增加的元件和製造成本。
  • 主動式觸控筆:Synaptics的主動式觸控筆技術在不影響其手指觸控性能的前提下,實現了精細的繪圖和書寫功能,而且無需增加額外的感應器硬體設備。細緻的觸控筆支持懸浮感應技術,與壓力感測等功能,實現多種觸控筆使用模式,且無需增加設備成本、厚度或製造上的複雜性。
  • 强大的性能:高級演算法在各種情形下都能實現强大而準確的多種觸控性能,例如在潮濕的水氣中或配戴手套。
  • 輕鬆整合:S7500是專門為極小獨立元件需求與最小物理和電氣占位面積的單一整合而設計的薄型單一ASIC解决方案。這也為OEM提供了較低的耗能並降低總物料成本。





Cambrios創新透明導電材料迎接收成



Cambrios Technologies Corporation宣布其共同創辦人Angela Belcher博士獲得了久負盛名的麻省理工學院萊梅爾遜獎(Lemelson-MIT Prize)。該獎項旨在表揚傑出的發明家。Belcher在材料技術領域的貢獻激發了Cambrios團隊不斷致力於其ClearOhm透明導電材料的開發。




2004年,Belcher共同創立了Cambrios,公司開始以她在生物技術領域的成果為基礎來生產透明導體。現在,Belcher是麻省理工學院(MIT)材料科學與工程學和生物工程學系的W.M. Keck能源教授,也是Cambrios董事會成員,並廣泛被公認為是世界頂尖的材料科學家之一。



CambriosClearOhm塗層材料使得電阻介於<10300歐姆/平方公尺,讓具有卓越光學性能的高導電性透明薄膜成為可能。採用ClearOhm Ink的觸控感測器比現有技術更具成本效益,進而促使觸控平板電腦、筆記型電腦、UltrabookAll-in-One電腦能夠更迅速地為大眾市場所接受。






Cambrios總裁兼執行長John LeMoncheck表示:「透過將Angela的原創成果與將近十年的研發改進,Cambrios在大尺寸觸控式螢幕及其它應用領域均有相當成功的進展。我們的ClearOhm材料不斷加速市場滲透和商業成功,在驗證Angela開創性研究的同時,也顯示銀奈米線技術是氧化銦錫(ITO)的最佳替代方案。」





802.11ac無線暢快



博通推出聯網家庭專用5G WiFi晶片



有線及無線通訊半導體創新方案領導廠商博通(Broadcom)公司宣布在5G WiFi產品線中新增一款2x2架構生力軍。這款新晶片標榜高傳輸率、高覆蓋率與高功率,能滿足家庭網路連線裝置的需要,包括PC、平板電腦、機上盒、電視與零售路由器。



隨著消費者將越來越多的高畫質內容傳輸至更多家用裝置,因此博通推出三款新5G WiFi晶片,分別為BCM4350BCM43556BCM43558,以協助OEM廠商開發各種尺寸的裝置,以滿足使用者對速度、可靠性與低耗電日益攀升的需求。



博通行動無線事業群產品行銷副總裁Rahul Patel表示:「新2x2架構的組合晶片不僅再度奠定我們的領導地位,也讓我們再度以802.11ac技術領先群倫。透過多種設計的晶片選擇,業者可以充分發揮5G WiFi的功用,並大幅提升聯網家庭的效能。



重要功能:

此款新2X2多重輸入輸出(Multiple-input Multiple-outputMIMO)5G WiFi解決方案具備以下特色:

  • 透過波束成形與低密度奇偶校驗碼(Low Density Parity Check CodeLDPC),提高聯網家庭生態圈的覆蓋範圍,並支援波束器與波束成形接收器
  • 支援最高866Mbps的無線區域網路(WLAN)實體層速率,可提供優異速度
  • 博通專屬的TurboQAM技術,可讓2.4GHz的速度提升33%
  • 博通專屬的Channel Smoothing WLAN實體層,可讓802.11n802.11ac的接收敏感度提升2db





Qualcomm Atheros加值軟體技術推動 802.11ac



Qualcomm子公司高通創銳訊公司 (Qualcomm Atheros, Inc.) 將以 Qualcomm® VIVE 802.11ac (11ac) Wi-Fi 解決方案大力推動 802.11ac。該公司已獲得包括行動通訊與網路領域之 OEM 元件的強力支持,相較於競爭者的解決方案,11ac 可在有效範圍傳輸速率與省電性方面提供巨大的效能優勢。另外,Qualcomm 透過 Qualcomm® StreamBoost技術將 802.11ac 家用路由器提升至更高的層級,以智慧方式分類及管理家庭中日趨成長的多媒體應用程式串流,動態分配各應用程式串流所需要的頻寬與速度,確保最佳的使用者體驗。



Qualcomm 將透過適用於行動通訊、電腦運算、消費性電子以及家庭與企業網路的 VIVE 11ac 解決方案產品組合,運用於多種市場領域的各種終端產品。Qualcomm 1-stream 802.11ac 解決方案現在為行動通訊平台提供超過 300 Mbps UDP TCP 的傳輸速率,速度達到先前 11n 解決方案的 3 倍以上。如此快速的效能可提供更快速的內容下載與傳送,並可延長行動通訊裝置的電池使用時間。Qualcomm 行動通訊 Wi-Fi 帶來的容量大幅提升,將有助於網路業者減輕行動通訊流量,緩和網路上持續成長的資料需求。



VIVE 網路平台可提供 2 3 串流選項,最高分別可提供 866 Mbps 1.3 Gbps 資料傳輸速率。為發揮最大的無線傳輸效能,特別是在具有挑戰性的擁擠環境中,Qualcomm 以逐個封包為基礎提供優異的通道靈活性,同時支援動態頻寬配置。如此可使以 VIVE 為基礎的路由器,依據可用的頻寬及連線用戶端裝置的容量,在 8040 20 MHz 通道上彈性傳送資料,結果將可在有效範圍內提供高傳輸速率,即使是在企業及熱點等高密度的部署環境亦然。由於具備上述優勢,以及其他獨特的網路設計要素,採用 Qualcomm 802.11ac 的路由器將展現優異的效能。例如,最近在日本推出的 NEC-AT Aterm WG1800HP 這款 HT80-11ac 路由器,在獨立測試中超越與它最接近的對手



802.11ac 可為家中 的應用程式與裝置提升無線通訊的頻寬,Qualcomm 的高效能家用路由器解決方案採用該公司的 StreamBoost 技術,更可以智慧方式最佳化連接至家庭的網路連線。StreamBoost 將適當的頻寬分配至各個裝置與應用程式,可確保網路中的每一位使用者都能獲得流暢、可靠的多媒體體驗。這項功能對於提供付費娛樂內容與服務的供應商特別重要,因為他們需要流暢可靠的串流同時傳送至家庭的多部裝置。





Quantenna推出最快的Wi-Fi晶片



具備超高可靠度的全住家Wi-Fi網路傳輸影音的領導廠商Quantenna Communications, Inc.,推出QSR1000系列產品,這是第一個商用4x4 MU-MIMO 802.11ac晶片,並重新定義了無線通訊的效能和品質。Quantenna1.7Gbps QSR1000解決方案是目前唯一的802.11ac Wave 2晶片,傳輸速度更快、距離更遠,同時也比其他Wi-Fi解決方案為更多的裝置連線提供更佳的可靠性。






支援最新的Wave 2 802.11ac規格,它將MU-MIMO技術(Multi-user MIMO)、動態數位波束成型(dynamic digital beamforming),以及4個空間資料串流(spatial stream)支援與Quantenna業界首創的4x4架構結合,以提供卓越的效能、運作範圍、可靠性,以及涵蓋率。QSR1000在家庭無線基地台、機上盒,以及消費性電子產品上都有同樣優異的表現,對多媒體應用來說可以達到實體線路連接的可靠度並且具備無線的便利性,是相當理想的解決方案。QSR1000具備幾近2Gbps的總吞吐量,他為不同裝置提供絕佳的串流品質與營運商等級的IPTV畫質,並可達到Full HD4K高畫質的解析度,且能輕易穿透混凝土牆將訊號帶至多樓層建築物的每個角落。Quantenna4x4的解決方案完全符合業界標準,並可與任何MIMO組態(例如1x12x23x3,或4x4)的第三方終端和消費性裝置相通。



Quantenna執行長Sam Heidari博士表示:「至今年年底,802.11ac Wi-Fi將會被廣泛佈建至智慧型手機與平板電腦中,這會帶動Wave 2的需求,並可最有效地利用現行頻譜。在現實世界中自攜裝置(BYOD802.11ac環境裡,Wave 2 Wi-Fi並非最方便的選擇,但卻是必須的。」



Sam Heidari博士進一步說明:「許多例如無線HDTV串流之類的應用均需要完美的運作。藉由QSR1000Quantenna已製造出世界唯一一個超越自家開創性802.11n解決方案的Wi-Fi解決方案。除了我們領先的4x4 MIMO和波束成型技術,它也強化了MU-MIMO和其他Wave 2的功能。我們已經為Wi-Fi創新和未來其他可用的解決方案建立了新的標竿。





建構智慧家庭逐漸成真



Marvell 推出全新高效能單晶片多核心閘道器




照片人物:Marvell大中華區總裁張暉



鮮少面對媒體的Marvell 邁威爾科技在COMPUTEX期間Marvell大中華區總裁張暉大方的展現這家側重大中華區市場、以眾多產品線佈局以分散風險為考量而能穩健立於不敗之地的策略。新產品方面, Marvell推出以 ARM Cortex-A9 架構為基礎的 Marvell AVANTA LP 晶片系統 (SoC)系列產品,以滿足現代高速網路中最新、以影音為中心的互動環境需求。全新的SoC系列延伸自相當成功的通用被動光網路 (UPON) AVANTA 系列處理器,此系列處理器是專為光纖寬頻網路建置架構(FTTX)所設計。AVANTA LP 產品線專為限制較多、規格等級需求高的全球電信系統量身打造簡潔、省電且高度整合的解決方案,以解決光纖網路終端設備(ONT)快速成長的需求。



AVANTA LP 系列設計為OEM廠商及ODM廠商提供高效能、低耗電、耐用且具成本競爭力的解決方案。兩層板設計可同時支援各種語音、視訊與資料應用程式的優化,能夠大幅節省物料清單 (BOM) 成本。Marvell AVANTA AVANTA LP 產品組合,也讓全球電信業者及網際網路服務提供者 (ISPs) 更能因應智慧家庭裝置的整體需求,包括單一家庭單元 (SFUs) 以及企業級無線區域網路 (WLAN) 存取點。此外,AVANTA LP 的創新封包處理器設計搭配前所未有的軟體支援,為家庭及企業閘道器應用程式,提供突破性的數據轉發優化能力。AVANTA LP 解決方案還提供額外的嵌入式選購介面,例如: 語音、802.11ac Wi-Fi、雙絞線儲存及 G.hn、組織內部電力線網路或同軸通訊,以及 LTE 資料連線。



除了 88F6660 之外,Marvell同時宣布 AVANTA LP 系列的新成員 – 88F6650 UPON 800MHz Cortex-A9 SoC88F6650 是效能最佳化的裝置,透過內建封包處理器、6-Gigabit連接埠交換器、四 GE PHY 及搭配兩層板設計,能達到最高整合度,以此設計能夠降低光纖網路終端設備(ONT)的物料清單(BOM)成本結構。



此外,Marvell宣佈AcBel Polytech Inc. 採用Marvell 受到獲獎肯定且通過HomeGrid Forum 認證之 G.hn 收發器晶片組,推出次世代電力線通訊解決方案。Marvell 2012 11 月,成為全球第一家通過HomeGrid Forum認證的矽晶片廠商,為大量佈署Marvell 晶片組 G.hn 系統的 OEM 製造商,奠定良好的基礎。





意法半導體擘畫智慧家庭市場應用




LAURENT REMONT /意法半導體數位融合事業群副總裁暨統一平台產品部總經理

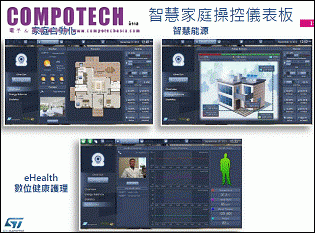

利用科技提升民眾生活品質的智慧家庭並不是一個嶄新的概念,事實上,智慧家庭是1933年芝加哥世界博覽會的一大主題。然而,在過去的20年裡,由於機上盒(STBSet-Top Box)、寬頻網路和行動裝置技術的推出與不斷進步,家庭資訊娛樂的品質和數量快速發展。



今日,我們正進入一個新的時代,在持續提供日益增加的娛樂、資訊和通訊服務的同時,智慧家庭仍在生活各方面扮演極重要的角色,其中包括醫療保健、家庭安全。其中,如何提高能源效率尤為關鍵,必須在降低能耗的同時滿足目前世界對於發展永續能源策略的需求。

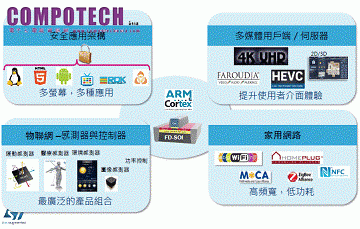

有許多因素驅使智慧家庭實現突破創新。第一個關鍵要素在於家用閘道(home gateways) 實現極高的效能表現。從簡單的機上盒演變成高度複雜的電子前門(electronic front doors),家用閘道將家庭與一個幾乎無限制的資訊娛樂服務管道連接在一起,把多媒體內容傳送到位於家中各個位置的家電設備。





二個關鍵要素是智慧家庭所需半導體產品的價格/功耗/性能比大幅改進,其中包括感測器、微控制器、無線收發器和功率電晶體,以及能大幅增益這些應用技術的電路拓撲。在意法半導體和其它技術供應商推動技術進步的同時,無數個產業聯盟和合作夥伴也成功開發可靠且具成本效益的國際標準,如智慧電表和家庭自動化通訊協議,使相關應用更為完備。最近意法半導體推出了160MHz1 GHzSPIRIT1無線收發器。出色的效能和簡單的協調功能使SPIRIT1很快地得到市場的認可並被廣為應用。



意法半導體的機上盒、數位電視、閘道和伺服器系統晶片解決方案(SoC)在對於智慧家庭至關重要的家庭閘道市場中居領先水準。而其新一代晶片目前已匯集至目前產業最先進的廣播和網路服務平台,意法半導體最新‘Orly’ 產品。



Orly的代表產品STiH416是目前全球最先進的家用網路系統晶片;其非凡性能可滿足真正令人震撼的家庭娛樂體驗設計需求。整合先進的混合寬頻網路和電視廣播功能以及強大的晶片運算能力,STiH416讓消費者輕鬆享受先進的數位娛樂體驗,例如,電視廣播與網路多媒體傳輸(OTT)二合一功能、3D遊戲和電視、社交、視訊會議和家庭自動化(家用設備之間通訊和家用設備與感測器之間通訊)。該產品支援真正的多螢幕體驗,具有即時轉碼功能,可實現家庭多房間伺服器和個人錄影功能,能夠從智慧手機和平板電腦等智慧型消費性電子產品向大螢幕的電視機連續傳輸無縫式串流,這讓寬頻營運業者能夠最佳化所需的網路頻寬,甚至提高網路內容的品質。






iH416 採用28奈米製程,是全球首款聯網家庭晶片,內建ARM® Dual-Cortex™-A9 SMP (對稱多處理結構)雙核中央處理器、高性能繪圖處理器、先進的多路高畫質解碼和編碼功能,讓觀眾可在任何螢幕上觀看任何內容。此外,該產品還整合最先進靈活的資料安全加密引擎,透過提供完整的條件接收系統(CAS)和存取管理,擴大對保密內容的存取管道。所有加密功能都是由安全CPUOS和設備應用控制。STiH416提供一個家用網路平台,讓網路營運業者和零售商可藉由這個平台為使用者提供最好的數位娛樂、社交服務和居家服務。



下一代智慧家庭已在研發中,但並非一蹴可及,全球各地的智慧家庭發展也不會同步。舉例來說,屋頂安裝的太陽能發電系統要多快才能成為住宅標準取決於諸多因素,從太陽能電池的效能,到當地的日照模式,再到國家能源法規和獎勵政策等。意法半導體將全心投入,並,從技術產品研發,到多國多產業領域合作,加快智慧家庭的發展,為解決世界能源挑戰做出重要貢獻。



感應技術讓物聯網更聰明



飛思卡爾感應器軟體平台為物聯網提升環境及資料融合的能力



為求加速並簡化嵌入式系統,並整合各種感應技術,飛思卡爾半導體推出了Xtrinsic智慧感應架構(ISF)。該架構提供軟體基礎及程式介面,以便將FXLC9500CL平台之類的Xtrinsic感應器轉換為感應器中介,不但可消除耗時的感應器整合作業,同時也讓研發人員可以專注在特定應用的獨特性上。



物聯網現象正迅速地將嵌入式智能及複雜的感應技術推廣到各種工業系統、醫療設備、消費性電子裝置、以及其他終端產品上。雖然將更多感應器整合至產品設計之中,可帶來更多功能及嶄新的應用,但也代表著研發人員必須面對更多挑戰。嵌入式系統設計師正面臨越來越複雜的難題,包括擷取、解譯、乃至於有效地運用各種互異的資訊通常來自於各種感應器並正確地將這些資料運用在各種領域和應用案例上。



飛思卡爾半導體感應器與致動器解決方案部門(SASD)副總裁暨總經理Babak Taheri指出:我們正迅速邁向一個光是整合感應器還不足以因應的時代。開發人員一個開放平台將資料整合,方便創建的區分,以便為物聯網創造出能夠提升環境認知的設備。飛思卡爾提供基本建材給設計師,讓他們得以輕鬆取得感應器資料,再加上他們自己持有的IP,將其轉換為有用的資訊。這就消除了感應器的後端整合問題。這使得設計師得以專注在如何運用感應器資料上,以便創造出新一代連線裝置所需感知周遭的能力。」



根據最近一份來自分析機構IHS的報告顯示,MEMS感應器市場在2013年預計將成長百分之13,並將繼續維持兩位數成長至2016年,屆時市場產值將可達到221千萬。此外,由於壓力感應器、陀螺儀、以及組合式感應器在智慧型裝置中的數量激增,都可望有助於推動這股漲勢。能夠把資料從眾多各式感應器中加以擷取及融合的軟體將變得日益重要,才能有效地支援日新月異的先進應用。



飛思卡爾的Xtrinsic ISF是一項開放式的架構,可作為各種自製嵌入式應用的執行環境。Xtrinsic ISF呈現的是一個統一的介面,能夠從各種類型的感應器擷取資料。ISF的感應調節器可以處理所有的感應器通訊內容,輕鬆便可在系統中加入新的感應器,毋須再為感應器的通訊細節煩惱。再加上功率管理、匯流排管理、指令直譯器、以及主機代理功能,Xtrinsic ISF大幅減少了整合時所需的精力,同時也縮短了設計時程。ISF也可以輕鬆地納入新型的感應調節器,以便處理新類型的感應器,進而製作客製化解決方案。



飛思卡爾的Xtrinsic ISFXtrinsic FXLC95000CL感應器系列相容,它內建嵌入式3軸向加速計、以及一組32位元的嵌入式ColdFire微控制器 (MCU),執行小巧的MQX 3.7作業系統。Xtrinsic ISF架構同時還包括一套感應器管理程式(Sensor Manager)以及完備的底層MCU硬體抽象層。該架構可用在多項需要多重感應技術的應用上,例如擴充實境、遊戲、醫療及eHealth、遊樂與運動器材、竄改偵測、遠端遙控等等。
