兩岸4G LTE牌照先後發放，2013年可說是LTE啟動元年，智慧型手機與行動裝置在無線通訊技術上的高速化之路持續加速，在產業界已經將目標放眼LTE-Advanced技術，4G LTE-Advanced 是3GPP發展的LTE演進版本，旨在符合甚或超越國際電信聯盟 (ITU) 的規範，建立真正的第四代無線通信標準，亦即IMT-Advanced。4G LTE的計畫名稱為 LTE-Advanced，最初規格制定於 3GPP 標準第 10 版，最終確認的標準已於 2011 年 3 月完成。4G LTE 標準將持續發佈後續版本以改善相關規範。另一方面，智慧型手機也致力於將多元的無線寬頻連網技術達到無縫相容的目標。
面對智慧手機與平板等行動裝置急遽縮短的產品生命週期，更加複雜的整合度以及不斷下壓的成本空間，對於其供應鏈廠商而言都面臨性價、成本與尺寸等課題的嚴苛挑戰，要打進這個全球最大量的電子產品市場就必須在搶進對的時機推出客戶願意買單的產品。除了電子元件外，量測設備由於造價高昂，供應商就必須提出更大的換機誘因推動新世代設備的更替。
無線通訊量測設備供應商發展至今形成六強競爭局面: Agilent(安捷倫), Tektronix(太克), R&S(羅德史瓦茲),Anitsu(安立知), Litepoint(萊特菠特)以及NI(美商國家儀器)等六家，前四家可說是實驗室機箱型儀器的老字號，彼此在射頻通訊市場競爭激烈，不過安捷倫近年也跨足PXI模組化解決方案，力圖在生產線與提高測試彈性的行動通訊市場佔有一席之地，日前推出一款產線無線測試儀涵蓋802.11ac與LTE-A測試相當令人驚艷。Litepoint則是因應WiFi測試產線推出單機式解決方案後，近10年來保有七成以上市佔率，近年也跨足LTE測試設備並在5G WiFi(802.11ac)上有最新的解決方案。切入通訊測試市場最年輕的NI以圖形化設計軟體LabView稱雄業界，結合了長久耕耘PXI模組的實力，於2012年推出802.11ac PXI模組解決方案，以比機箱式儀器更具彈性與價格競爭力的優勢，引發老大哥們的高度關注與緊張。老將新秀同台較勁，以不同的解決方案提供客戶更多元的選擇性，形成新世代行動寬頻測試設備市場的新面貌。
本文將從4G LTE與5G(第五代) WiFi量測設備及其供應商的發展現況做一介紹，探究電子量測業對行動裝置加速上市所帶來的貢獻。
安捷倫
首款旗艦產線測試儀可測高達32個手機與無線連接裝置

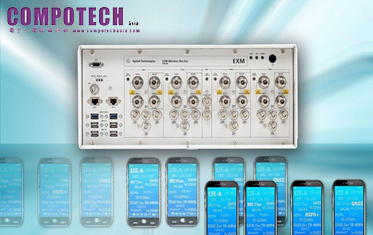

電子量測設備龍頭安捷倫，佈局無線通訊近年有大轉變，除了深耕研發用設備外，對於需要彈性與低成本需求的客戶群也佈局PXI/PXI-e模組以及產線解決方案。最新推出的E6640A EXM 無線測試儀，擁有突破性的性能指標，最多可進行測試32個蜂巢式手機和無線連接性設備，滿足大規模生產測試需求，能使成本降低提高獲利。為加快測試開發，EXM與最新的蜂巢和WLAN晶片組同步。更驚豔的是，EXM提供速度、準確度、和多端口及密度，以提供更高產能和大規模製造。
主要技術規格
最佳化多重裝置測試
l 每個EXM可測多達四個收發器通道
l 每個收發器上多達6 GHz 與 160-MHz 頻寬
l 每個收發器有兩個全雙工和兩個半雙工埠
l 以多埠配接器(multi-port adapter ;MPA)可客製化連接多至32DUT(待測物).
測試多重格式裝置
l 蜂巢式: LTE-Advanced, LTE FDD, LTE TDD, HSPA+, W-CDMA, 1xEV-DO, cdma2000®, GSM/EDGE-Evo,和TD-SCDMA
l 連接性: 802.11ac, 802.11a/b/g/n, WLAN MIMO, Bluetooth®, GPS/GNSS, 和數位視訊
最大化傳輸量與產量
l 適用於 160 MHz 802.11ac的接收器 EVM: < –42 dB
l 絕對位準準確度, 380 MHz至 3.8 GHz: < ±0.5 dB (標稱)
l 輸出功率範圍, 380 MHz 至 6 GHz: +10至 –120 dBm (標稱)
安捷倫科技新近也發表新的軟體選項，適用於T4010S LTE射頻和T4020S LTE RRM測試系統。新的軟體功能涵蓋3GPP定義的LTE-Advanced的載波聚合測試案例。Agilent T4000S系列讓用戶端設備（UE）開發人員能夠對其設計進行壓力測試，並且在部署之前為認證測試做好準備。
Anritsu
LTE-A一致性測試平台持續取得GCF/PTCRB最多測試項目認證

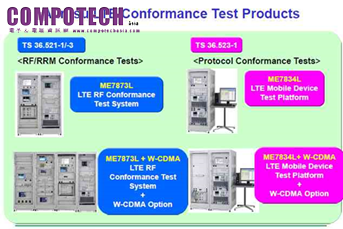

擁有完整的LTE測試解決方案且成果豐碩的Anritsu安立知，因應LTE-A標準日前宣佈其一致性測試系統 － ME7873L/ME7834L在長程演進技術 (LTE) Rel-10載波聚合規範上的GCF測項認證中取得領先地位。
南韓和美國等系統業者從2013年開始在長程演進技術的佈建上使用載波聚合技術，3GPP標準的符合與否必須使用已獲得GCF以及PTCRB所認證的測試平台來進行射頻以及通訊協定測試。Anritsu安立知的ME7873L射頻一致性測試平台及ME7834L通訊協定一致性測試平台在2013年年初即已具備支援載波聚合測試的功能，而此次更在GCF就於南韓所使用的頻段組合 － 頻段1_5以及頻段3_8再次取得載波聚合測項認證的領先地位。
ME7873L及ME7834L成為載波聚合技術上最重要的裝置認證解決方案。Anritsu安立知並計畫持續增加在其ME7873L射頻一致性測試平台以及ME7834L通訊協定一致性測試平台上對於載波聚合技術所需要通過的GCF/PTCRB測試案例數量，以持續提供優質的量測解決方案。
LitePoint

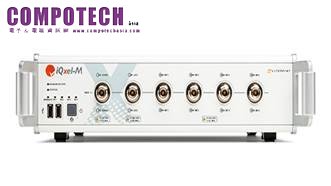

平行與同步測試並行 速度與產量再突破的IQxel-M
照片人物: 左二為LitePoint 台灣總經理謝順富,左三LitePoint 行銷副總裁Curtis Schmidek以及其他LitePoint高階主管
LitePoint日前在台宣布一款在製造環境中突破性創新的測試無線設備新品:LitePoint IQxel-M,。LitePoint 行銷副總裁Curtis Schmidek表示：「日益複雜的智慧型手機和平板電腦，再加上不斷縮短的產品生命周期，意味無線設備製造某些方面必須發生改變。今日，我們已經引入這種改變。IQxel-M 不但能使客戶獲得相當於測試單一 設備二倍的測試速度。而且，我們還將此一速度與同時測試四台設備的能力相結合。這將在製造業中實現前所未有的處理量— 這將有助於我們的客戶快速增加庫存，並滿足客戶需求，此種需求在產品進入市場時，往往數以千萬計。」
LitePoint 台灣總經理謝順富(Richard Hsieh)表示，「隨著更多新技術引入，設備變得更為複雜。因此，涉及如何測試他們的產品時，企業必須做出選擇。他們可以購買更多測試設備，但這會對他們的營運支出造成不利影響。或者，他們亦可選擇一項創新技術，即 IQxel-M 予以滿足此一需求。 IQxel-M 將在一台測試儀中測試所有連接標準，包括 Wi-Fi 無線 (使用大部分所有 802.11 頻段)、多重導航標準 (GPS, GLONASS, Compass, Galileo, QZSS)、藍牙、藍牙低功耗等等，包括支援高達 8x8 true MIMO。」
National Instruments(NI)
FPGA效能再升級RF 向量訊號收發器卡位802.11ac放眼5G
美商國家儀器 (National Instruments, NI)在2012年發表全球首創的RF 向量訊號收發器 (Vector Signal Transceiver，VST)：NI PXIe-5644R，此款以軟體為架構的儀器，堪稱跨時代的里程碑，工程師與科學家可以根據個人需求，使用 LabVIEW 來量身打造 FPGA 架構的硬體。在今年的台灣NIDays上千名的與會者前,NI發表多項產品更新特性，最受矚目的平台更新項目則是儀器驅動程式的FPGA 擴充功能， 這是一種 NI RF 訊號分析儀與 RF 訊號產生器儀器驅動程式的功能，結合了開放式 FPGA 的出色彈性，以及工業級標準儀器驅動程式應有的相容性。FPGA 擴充功能便是以NI PXIe-5644R 向量訊號收發器為基礎。
照片人物: NIDays2013記者會上，NI高層強調以LabView為基礎的GSD(圖形化系統設計)必然趨勢以及硬體平台發展策略。左為NI台灣分公司總經理孫基康,中為NI業務行銷資深副總裁Pete Zogas,右為NI台灣市場行銷經理郭皇志
NI業務行銷資深副總裁Pete Zogas表示：「NI 向量訊號收發器所配備的 FPGA 可讓使用者進行設定，有助於針對最新的高度整合 RF 元件，有效解決相關的測試難題有了儀器驅動程式 FPGA 擴充功能與LabVIEW 程式設計軟體，我們即可輕鬆發揮 FPGA 的優勢，進一步大幅縮短測試時間，同時保留 RF 測試設備應有的軟硬體功能。」
Tektronix
混合域示波器顯著提升頻譜分析儀效能 深度支援WLAN 802.11 a/b/g/j/n/p/ac測試
示波器領導製造商Tektronix推出MDO4000B系列混合域示波器擁有顯著增強的頻譜分析儀效能，若與Tektronix SignalVu-PC搭配使用，便可提供業界最大的頻寬向量訊號分析能力，並深度支援WLAN 802.11 a/b/g/j/n/p/ac測試。
混合域示波器的核心結合了Tektronix廣受歡迎的混合訊號示波器 (MSO) 與功能強大的頻譜分析儀。推出MDO4000B後，相較於原先的MDO4000儀器，Tektronix 顯著提升了MDO頻譜分析儀的效能。這些增強功能包括：
l 無寄生訊號動態範圍 (SFDR) 已改善至保證的60dBc和典型的65dBc (從55/典型60提升至此)，在執行寄生訊號搜尋的同時也可為使用者帶來更強的信心。
l 相位雜訊效能提升了20dB，可精確地執行寄生訊號量測和相位雜訊評估。
l 向量校準的I&Q資料，可進行高準確度的調變和向量量測程式。
l 最大射頻擷取時間已加倍，從79毫秒增加至158毫秒，以與系統其餘部分建立更長的時間相聯，並可進行多個調變資料脈衝的擷取和分析等作業。
l 頻率下限已從50 kHz下降至9 kHz，以在國際法規所指定的頻率範圍上進行EMI診斷。
R&S
全方位量測方案推助台灣4G發展
R&S早先與國內深耕於專業的產品測試與驗證服務的 EMC / Safety 專業認證實驗室耕興攜手升級 4G / LTE 測試驗證能量，成功的建置了 LTE FDD R8及R9 的一致性認證測試系統 (R&S TS8980)，提供各種行動裝置的製造商根據 GCF 及 PTCRB 法規完成行動裝置及模組的 RF 及 RRM 的驗證，並預計明年初開始提供手機、平板電腦及各種無線網通產品的測試及認證服務。
在通訊儀器業界超過80年之久的羅德史瓦茲 (Rohde &Schwarz, R&S)在行動通訊領域擁有堅強的實力，日前舉辦「2013 R&S Technology Week in Taiwan」科技論壇，探討後 4G 行動寬頻通訊最新的市場趨勢及應用，完整呈現業界最新的儀器與技術動態，吸引了大批相關科技領域之專業人士參與。
圖為R&S®CMW500寬頻射頻通訊測試儀
除了802.11ac外，NI 即將與德國的德勒斯登科技大學 (TU Dresden) 攜手合作，研發第五代 (5G) 無線系統的最新技術。世界首創的 5G 無線實驗室即將成立，研究結果會用來決定無線通訊後續發展的全球標準。而且這項研究不僅納入多種系統概念，同時特別聚焦在正交頻多分工 (OFDM) 技術的演進過程。雙方將運用 NI LabVIEW 系統設計軟體研發 5G 無線系統新技術。TU Dresden 先前曾與致力於研究先進無線通訊技術的 Vodafone Chair Mobile Communications Systems 合作，首創 3G 系統研究。這項計畫的目標在於解決業界相關的新一代無線系統挑戰，研究內容不僅周延完善，同時還與業界密切合作。
除了在GCF持續保持領先地位之外，Anritsu安立知亦在PTCRB就於北美使用的頻段組合 頻段2_17及頻段4_17取得最多的測試項目認證，使得Anritsu
獨立測試實驗室和網路業者使用這些產品來評估並確保UE效能和特性。安捷倫最新推出的載波聚合功能已得到成功驗證，並獲得北美主要網路業者之一所採用。這些增強特性使得工程師能夠利用單台儀器和兩個下行鏈路成分載波，建構最輕巧且可擴充的LTE-Advanced解決方案測試集，進而執行多項必要的MIMO和衰減測試。
相符性與設計驗證系統新增對LTE-A載波聚合技術的支援
