不管經濟環境的不明朗將對 EDA 產業形成嚴峻挑戰，但不可否認的是，EDA 的重要性正逐漸由 IC 設計、製造端向軟／硬體系統及終端產品廠商擴散。另一方面，藉併購或簽署合作協議與應用處理器 IP (矽智財專利) 供應商「抱團」，不僅有助拓展市佔率，在進軍 SoC 亦更具綜效。2013 年宣布收購 Tensilica 的益華電腦 (Cadence)，就得益於 Tensilica 資料平面處理單元 (Dataplane Processing Units, DPUs)，在客製硬體設計達到最佳功耗、性能和面積效率，且能與業界標準的 CPU 架構協同工作。與此同時，和安謀國際 (ARM) 保持合作關係。
精細優化，高度依賴設計工具
Cadence 全球副總裁暨亞太區總裁石豐瑜表示，雖然摩爾定律終究有其極限，且全球 IC 設計產業經過不斷整併，多少對 EDA 產業造成衝擊；然隨著製程技術不斷進步，需要的工具會越來越多，對 EDA 仍有一定的支撐。石豐瑜亦看好物聯網興起將賦予 EDA 新的成長動能，認為 IoT 不是只有一個晶片就能成事，還需要強大的應用和營運為後援，這往往是系統公司的核心競爭力所在。另為了避免知識產權外洩，有越來越多的系統公司起心動念，想自行投入 IC 設計工作；若能借助 EDA 建構截然不同、別具意義的生態鏈，系統商何樂而不為？
Cadence 全球副總裁暨亞太區總裁石豐瑜表示，雖然摩爾定律終究有其極限，且全球 IC 設計產業經過不斷整併，多少對 EDA 產業造成衝擊；然隨著製程技術不斷進步，需要的工具會越來越多，對 EDA 仍有一定的支撐。石豐瑜亦看好物聯網興起將賦予 EDA 新的成長動能，認為 IoT 不是只有一個晶片就能成事，還需要強大的應用和營運為後援，這往往是系統公司的核心競爭力所在。另為了避免知識產權外洩，有越來越多的系統公司起心動念，想自行投入 IC 設計工作；若能借助 EDA 建構截然不同、別具意義的生態鏈，系統商何樂而不為？
照片人物：(左起) Cadence EDA 策略長暨資深副總裁徐季平、台灣區總經理宋栢安、全球副總裁暨亞太區總裁石豐瑜
「Cadence 相當重視研發，近兩、三年的研發投資更高達營收 35%，密集推出十二個全新或大改款的產品，使台灣技術團隊每年得以保持 25% 以上的成長」，石豐瑜強調。今年 5 月甫履新台灣區總經理的宋栢安，以自身曾在系統商工作的經驗分享，IoT 強調的低功耗、小尺寸需求在系統設計端仍有諸多問題待解，且需溯源至晶片設計及製造，無論是否採用先進製程，都將使 EDA 發展空間更寬廣。EDA 策略長暨資深副總裁徐季平從技術層面解析，上個世紀製程只關注晶片連接線越短越好，但今後的先進製程在概念上截然不同。
製程邏輯丕變，EDA 須與時俱進
7nm 以下為減少零碎浪費，已捨棄「把不要的部分去掉」之減法思維，改成先把所有佈線做好、再蝕刻成想要的樣子，作為重要輔具的 EDA 亦須與時俱進。為進一步追求晶片效能，時序與多重曝光 (multi‐patterning) 的佈局顏色類別定義須更細緻，不能粗略以臨界值合格與否帶過，正是設計優化與製程挑戰的精髓所在。Cadence Virtuoso 佈局套件擁有以下增強功能，有助解決此難題：
1. 圖形表現：可在大型佈局提供從 10～100 倍的加速縮放、平移、拖放與圖形效能表現；
2. 模組產生器 (ModGen)：視覺化的互動式圖樣 (pattern) 操作流程，便於即時客製化設計、可支援同步複製，且擁有完全相同物理特性的佈局元件 (例如：電晶體的寬度與長度)，可讓設計人員重複套用既有佈局；
3. 元件級 (device-level) 繞線：新式結構最高可增加 50% 的繞線生產力；
4. 整合 ADE (類比設計環境)：在資料庫容量超過 1GB 時，最高可提升 20 倍的波形載入、50 倍的版本控制 (versioning) 與載入設定檔案，加快 5～10 倍的簽核 (signoff) 時序收斂速度，並顯著提升功率、效能與面積 (PPA)。
7nm 以下為減少零碎浪費，已捨棄「把不要的部分去掉」之減法思維，改成先把所有佈線做好、再蝕刻成想要的樣子，作為重要輔具的 EDA 亦須與時俱進。為進一步追求晶片效能，時序與多重曝光 (multi‐patterning) 的佈局顏色類別定義須更細緻，不能粗略以臨界值合格與否帶過，正是設計優化與製程挑戰的精髓所在。Cadence Virtuoso 佈局套件擁有以下增強功能，有助解決此難題：
1. 圖形表現：可在大型佈局提供從 10～100 倍的加速縮放、平移、拖放與圖形效能表現；
2. 模組產生器 (ModGen)：視覺化的互動式圖樣 (pattern) 操作流程，便於即時客製化設計、可支援同步複製，且擁有完全相同物理特性的佈局元件 (例如：電晶體的寬度與長度)，可讓設計人員重複套用既有佈局；
3. 元件級 (device-level) 繞線：新式結構最高可增加 50% 的繞線生產力；
4. 整合 ADE (類比設計環境)：在資料庫容量超過 1GB 時，最高可提升 20 倍的波形載入、50 倍的版本控制 (versioning) 與載入設定檔案，加快 5～10 倍的簽核 (signoff) 時序收斂速度，並顯著提升功率、效能與面積 (PPA)。
表：Cadence Virtuoso ADE (類比設計環境) 三大核心技術
|
類型 |
說明 |
|
|
Virtuoso ADE Explorer |
實現快速、準確的設計規格即時調整，提供合格／失敗的資料表，以及完整的 Corner 與 Monte Carlo 統計環境，以偵測和修補變異性問題。 |
|
|
Virtuoso ADE Assembler |
協助工程師在不同的製程—-電壓—溫度 (PVT) 組合條件下分析其設計，並提供基於 GUI 的驗證計畫，可輕鬆建立條件與相依性模擬。 |
|
|
Virtuoso ADE Verifier |
為類比驗證提供顯著的技術進展，提供整合式儀表板，可讓工程師輕鬆驗證與整體設計規格有關的所有模組。 |
|
Cadence 對於「混合訊號設計的動態模擬」尤為擅長，其 Virtuoso Liberate AMS 特性分析可較傳統 FastSPICE 模擬方法提升 20 倍的速度分析擁有數百萬相關寄生元素的混合訊號巨集之「佈局後網表」(post-layout netlists) 特性，並保有真正 SPICE 電路模擬精準度，實現準確 SoC 簽核。隨著 SoC 複雜度日增，無論重複利用 IP 或靜態分析皆須為執行 digital-on-top 設計流程簽核；為簡化流程，Virtuoso Liberate AMS 掌握數位與類比路徑互動，並在最終 Liberty 庫建立模型，使大型混合訊號巨集區塊的標準 Liberty 模型建立工作自動化。
混合訊號設計竅門：動態模擬、設計簽核、自動建立模型、硬體驗證
這套適用於鎖相迴路 (PLLs)、資料轉換、高速收發器與 I/O 等混合訊號區塊的動態模擬工具，能為大型混合訊號巨集區塊自動建立 Liberty 模型，深受 IC 設計業者所讚許：「基本上，有能力且願意幫我們建構混合訊號測試模型的廠商少之又少」，他們強調。此外，Virtuoso Liberate AMS 以獨特的混合式電路行為切割，以及將定義的電路邏輯描繪出混合訊號電路區塊特性，可提高生產力、縮短周轉時間，並整合於 Cadence Virtuoso 類比設計環境 XL 平台模擬訊號設定，將模擬結果納入 liberty 模型 (.lib file)，對客製化晶片設計助益甚大。
這套適用於鎖相迴路 (PLLs)、資料轉換、高速收發器與 I/O 等混合訊號區塊的動態模擬工具，能為大型混合訊號巨集區塊自動建立 Liberty 模型，深受 IC 設計業者所讚許：「基本上，有能力且願意幫我們建構混合訊號測試模型的廠商少之又少」，他們強調。此外，Virtuoso Liberate AMS 以獨特的混合式電路行為切割，以及將定義的電路邏輯描繪出混合訊號電路區塊特性，可提高生產力、縮短周轉時間，並整合於 Cadence Virtuoso 類比設計環境 XL 平台模擬訊號設定，將模擬結果納入 liberty 模型 (.lib file)，對客製化晶片設計助益甚大。
在硬體驗證方面，Palladium Z1 平台可提供獨特的虛擬目標重新分配 (relocation) 功能，並能在執行期間將有效負載配置至可用資源，避免重新編譯 (re-compiles)。運用巨量平行處理器架構，Palladium Z1 分配精細度 (granularity) 可提高四倍，可同時「迎戰」來自數十個不同設計專案、以及數千個規模各異的驗證負載需求，適用於數百萬至數十億個邏輯閘設計，能在緊湊的開發時程確保系統功能性，是系統開發套件的重要支柱之一；設計團隊能將硬體模擬作為資料中心的運算資源，一如軟體模擬所用的刀鋒伺服器運算中心。

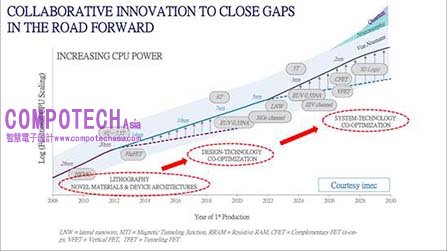

圖1：Cadence 主張合作創新，有助於縮減新材料及結構蝕刻 (lithography) 以及設計和系統優化的隔閡
資料來源：Cadence
時序簽核，加快設計收斂並優化 PPA 成果
Cadence 近期推出用於 Cortex-A73 中央處理器 (CPU) 及 Mali-G71 繪圖處理器 (GPU) 內部流程設計的快速採用套件 (RAK)，即是運用 Cadence 數位實現與 Tempus 時序簽核工具開發 10nm 製程，為 RAK 提供軟體技術及製程設計套件 (PDK) 更新，加快設計收斂並優化 PPA 成果，提升行動裝置的虛擬實境 (VR) 及擴增實境 (AR) 體驗。針對訴求安全及節能的物聯網 (IoT) 應用，亦有 Cortex-M23 及 Cortex-M33 CPU 專用 RAK；透過 IEEE 1801 標準規範的「多模多角」(multi-mode, multi-corner) RTL 至 GDS 流程，達到前述目標。
Cadence 近期推出用於 Cortex-A73 中央處理器 (CPU) 及 Mali-G71 繪圖處理器 (GPU) 內部流程設計的快速採用套件 (RAK)，即是運用 Cadence 數位實現與 Tempus 時序簽核工具開發 10nm 製程，為 RAK 提供軟體技術及製程設計套件 (PDK) 更新，加快設計收斂並優化 PPA 成果，提升行動裝置的虛擬實境 (VR) 及擴增實境 (AR) 體驗。針對訴求安全及節能的物聯網 (IoT) 應用，亦有 Cortex-M23 及 Cortex-M33 CPU 專用 RAK；透過 IEEE 1801 標準規範的「多模多角」(multi-mode, multi-corner) RTL 至 GDS 流程，達到前述目標。
Tempus 時序簽核為一款通過矽晶驗證之精確、色彩意識時序簽核與訊號完整性的分析工具，可支援波形傳播、米勒效應、超低功耗以及與多重曝光技術相關變異等的先進節點設計需求；它具備大量平行化運算與「實體意識時序最佳化」能力，方便設計人員大幅減少工程變更指令 (ECO) 設計往返，縮短簽核收斂時間；客戶亦可運用多執行緒及可分配路徑分析 (PBA) 能力，在數分鐘內分析設計中之上千條重要路徑；而非像傳統靜態時序分析方法，只會一股腦兒列出數百筆的違規錯誤，卻難以察覺其間關聯性，毫無頭緒可言。
進軍車用，瞄準 ISO 26262
特別一提的是，因應汽車元件供應商的開發工具必須通過 ISO 26262 標準才能取得車輛安全完整性等級 (ASIL) 的需求，Cadence 宣佈率先推出符合 ISO 26262 標準的全面性一級軟體工具信賴水準 (TCL1) 文件，且經國際公認獨立測試與合規評估公司TÜV SÜD完成評估及確認；Cadence 並預告，數位實現與簽核流程的評估也可望於年底前完成。待其完成後，將有超過 30 種 Cadence EDA 工具可用於車用類比／混合訊號工具鏈，以及數位前端設計與驗證流程的高規格，為汽車產業的開發生命週期提供全面
特別一提的是，因應汽車元件供應商的開發工具必須通過 ISO 26262 標準才能取得車輛安全完整性等級 (ASIL) 的需求，Cadence 宣佈率先推出符合 ISO 26262 標準的全面性一級軟體工具信賴水準 (TCL1) 文件，且經國際公認獨立測試與合規評估公司TÜV SÜD完成評估及確認；Cadence 並預告，數位實現與簽核流程的評估也可望於年底前完成。待其完成後，將有超過 30 種 Cadence EDA 工具可用於車用類比／混合訊號工具鏈，以及數位前端設計與驗證流程的高規格，為汽車產業的開發生命週期提供全面
工具支援。

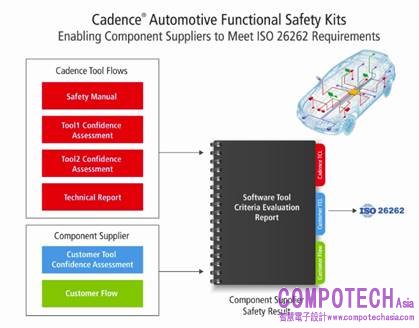

圖2：Cadence「汽車功能安全套件」工具流程符合規範，用戶能據以創建並驗證汽車設計
資料來源：Cadence 提供
TCL1 代表「對於工具使用安全的高信心水準」，協助汽車 OEM 廠和第一、二級零組件供應商能符合 ASIL A 到 ASIL D 的嚴格安全要求。Cadence 汽車功能安全套件提供「模組化文件」的流程式解決方案，讓用戶可依特定工具環境進行調整，便於提交文件程序：
1. 數位前端設計與驗證：從規格到 RTL 設計、功能驗證及功能安全；
2. 類比／混合訊號設計、實現與驗證：運用 Cadence Virtuoso 套件及 Spectre 電路模擬平台，經由實體實現與驗證，支援電晶體級設計的創建與模擬，以確認安全規格與個別電路規格是否相符；
1. 數位前端設計與驗證：從規格到 RTL 設計、功能驗證及功能安全；
2. 類比／混合訊號設計、實現與驗證：運用 Cadence Virtuoso 套件及 Spectre 電路模擬平台，經由實體實現與驗證，支援電晶體級設計的創建與模擬，以確認安全規格與個別電路規格是否相符；
3. 數位設計實現與簽核：目前尚在評估階段，涵蓋 RTL 至 GDSII 設計實現與簽核，包括專用於汽車設計實現與簽核的 Cadence Innovus 設計實現系統和 Modus 測試方案。
RTL 意指「暫存器轉換階層」(Register Transfer Level)，是一種較系統層級更低階的電路描述方式，大量使用暫存器與算數邏輯元件來描述電路，好處是：只須以 VHDL、Verilog 或 SystemC 等基礎程式語言，就能將軟體設計導入模組、轉化成實體的晶片。如此一來，可減少設計專案評估心力、避免工具資格確認過程耗用過高成本並降低複雜度；而 Cadence「汽車功能安全套件」已經 TÜV SÜD 認可，備有完整 TCL 預先確定程序文件，能滿足供應商必須就工具及流程所提供文件的要求，並已獲車用微控制器 (MCU) 大廠——英飛凌 (Infineon) 肯定。
