凌力爾特推出組輸出雙相同步降壓 DC/DC控制器

       凌力爾特 (Linear Technology Corporation)日前發表 LTC3839，其為一高頻控制導通時間單組輸出雙相同步降壓 DC/DC控制器，可透過25A輸出於2MHz操作時提供達92%效率，操作頻率可於200kHz至2MHz間選擇或可同步化至外部時脈。30ns低導通時間可於非常高的操作頻率達到高降壓比電源。受控導通時間、峽谷電流模式架構及瞬變偵測(Detect Transient Release) 功能可於瞬變情況發生時，透過提高操作頻率達到非常快的瞬變響應，使LTC3839能於僅幾個時脈週期內回復。高達 12個相位亦可並聯或時脈反相以因應高電流應用(達 250A)。

        LTC3839可操作於4.5V至38V輸入電壓範圍，包括多數中間匯流排電壓等各式應用。強健的晶片上 N通道MOSFET閘極驅動器允許使用高功率外部MOSFET，以於0.6V至5.5V輸出電壓範圍內達到50A的輸出電流，使其成為負載點要求的理想選擇。 LTC3839的差動放大器提供正極和負極的真正遠端輸出電壓感測，可達到獨立於PCB IR損耗（高達±500mV）的高精度穩壓。輸出電流感測可透過量測橫跨輸出電感 (DCR) 的壓降達成以取得最高效率，或透過感測電阻來達到絕佳精度。其他功能包括晶片上偏壓 LDO、軟啟動或追蹤、可調式限流、過壓保護、限流返折及外部V_CC 控制。

25°C時為 +/-0.25% , 0ºC 至 85ºC為 +/-0.67% 而於-40°C 至125°C全操作接面溫度範圍則擁有 ±1% 最大DC 誤差。 LTC3839 目前供貨散熱加強型5mm x 5mm QFN-32 封裝。千顆量購計之單價為 $3.18 美元起。如需更多資訊請參閱www.linear.com/product/LTC3839

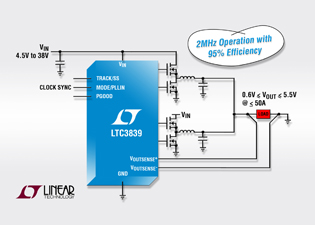

圖說: 高頻/高效率降壓DC/DC 控制器

LTC3839特性摘要

·      受控導通時間、 峽谷電流模式控制以達到非常快速的瞬變響應

·      200kHz 至 2MHz的可設定操作頻率，可同步化至外部時脈

·      寬廣的 V_IN 範圍: 4.5V 至 38V

·      V_OUT 範圍: 0.6V 至 5.5V

·      輸出電流達50A

·      高降壓比: 30ns 最短導通時間

·      12相位操作

·      瞬變偵測功能

·      差動放大器可進行遠端輸出電壓感測

·      於整個溫度範圍擁有±0.67% 輸出電壓精準度

·      R_SENSE 或 DCR 電流感測

·      輸出電壓追蹤或可設定的軟啟動

·      可調式限流

·      過壓保護

·      返折限流

關於凌力爾特

凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC，以及µModule^Ò子系統。

LTC3839 提供卓越的穩壓精度以因應來自輸出、負載端和差動感測等所有誤差源。LTC3839 的總差動輸出電壓精度於
