2012 年2月9日– 凌力爾特 (Linear Technology Corporation )日前發表電流模式同步降壓DC / DC控制器LTC3866 ，此元件使用一種包含新DCR感測架構的非常低DC電阻功率電感來改善電流感測訊號的訊號雜訊比。低至0.17毫歐的功率電感DC電阻可用來將轉換效率達到最高並增加功率密度。新DCR感測技術大幅降低了低DCR電阻應用中常見的切換抖動。 DCR溫度補償更可在寬廣的溫度範圍內保持恆定和精準的限流門檻。
LTC3866可操作於4.5V至38V的輸入電壓範圍，應用範圍涵蓋廣泛的大多數中間匯流排電壓和電池電壓。強大的內建N通道MOSFET閘極驅動器允許使用高功率外部MOSFET、DrMOS元件，或輸出電流高達40A、輸出電壓範圍為0.6V至5V的電源模塊。 LTC3866可透過並聯來因應更高的功率多相應用。晶片上的差動放大器提供正極和負極遠端輸出電壓感測，因此能達到獨立於佈線上IR損失（最多為±500mV）的精準穩壓。並可以選擇一個從10mV至30mV的低電流感測門檻。固定操作頻率可調整於250kHz至770kHz或可同步化至外部時脈。其他特性包括一組內部偏壓穩壓器、軟啟動或追踪、過壓保護、短路軟回復、限流折返，熱關機和外部 VCC控制。
LTC3866 可操作於 -40°C 至125°C 接面溫度範圍，並可供貨散熱加強型4mm x 4mm QFN-24 及 TSSOP-24E封裝。 千顆量購計之單價為 $2.71美元起。 如需更多資訊請參閱 www.linear.com/product/LTC3866.

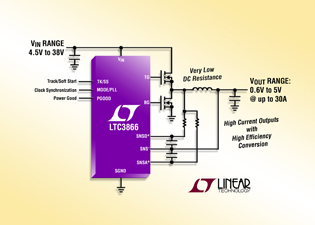

圖說: 低於mΩ的 DCR 感測降壓DC/DC控制器
LTC3866特性摘要
- 低於mΩ的阻抗 DCR 電流感測 :低如0.17 毫歐提供非常低的抖動
- 創新的DCR感測電流模式控制
- DCR 温度補償
- 支援分立式, DrMOS 元件及電源模塊功率級
- 高速差動遠端VOUT感測放大器
- 寬廣輸入電壓範圍：4.5V 至 38V
- 輸出電壓範圍：0.6V 至 5V
- 可調式電流感測門檻:10mV 至 30mV
- 可選式固定操作頻率：250kHz 至 770kHz
- 輸出電壓追蹤或可設定軟啟動
- 過壓保護及過熱關機
- 短路軟回復
