2012年3月13日 –凌力爾特 ( Linear Technology Corporation)日前發表同步升降壓DC/DC LED驅動器和電壓控制器LT3791，可提供超過100W的LED功率。其4.7V至60V輸入電壓範圍非常適合廣泛的各式應用，包括汽車、工業和建築照明。同樣的，由於輸出電壓可以設定於0V至60V，因此能驅動廣泛的單串LED。內部四組開關升降壓控制器可操作在高於、低於或等於輸出電壓的輸入電壓，因此是汽車等輸入電壓會在停止/啟動、冷啟動和負載突降時顯著改變等應用的理想選擇。降壓、直通和升壓操作模式可無縫轉換，因此即使供應電壓具有廣泛變化亦可提供良好穩壓輸出。LT3791的獨特設計採用三個控制迴路來監測輸入電流、LED電流和輸出電壓，以提供最佳效能和可靠性。
LT3791採用四個外部開關MOSFET，並提供從5W到超過100W的連續LED功率，效率高達98.5％。+6％的LED電流精度可確保恆定的照明，而2％輸出電壓精度，亦使轉換器可作為一個恆定電壓源。LT3791可針對應用所需採用類比或PWM調光；此外，其開關頻率可設定於200kHz和700kHz間，或可同步化至外部時脈。其他功能包括輸出斷開、輸入和輸出電流監視器、開路和短路LED偵測，以及內建的故障保護。
以千顆量購計，LT3791EFE 38接腳散熱加強型TSSOP封裝單價為$4.75 美元起。延展性溫度版本(I等級版本)LT3791IFE為$5.25美元起；高溫度等級版本(H等級版本) LT3791HFE為$5.50美元起；高可靠性 MP等級版本的LT3791MPFE為$14.75美元起。所有版本均已供貨。如需更多資訊請參閱 www.linear.com/product/LT3791

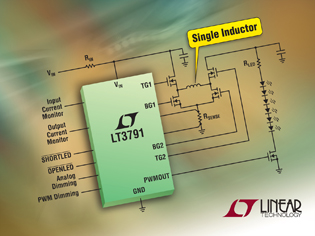

圖說: 具備60V輸入/輸出功能之同步升降壓 LED 驅動器提供高於 100W的LED 功率
LT3791特性摘要
- 4組開關單一電感架構允許VIN 高於 、低於或等於 VOUT
- 寬廣 VIN 範圍: 4.7V 至 60V
- 寬廣VOUT 範圍: 0V 至 60V (55V LED)
- + 2% 輸出電壓精準度
- 同步切換: 效率高於98.5%
- + 6% LED 電流精度: 0V ≤ VOUT < 60V
- 關機時VOUT從VIN 斷開
- 精準軌對軌 LED 電流感測具備監控輸出
- 輸入電流感測具備監控輸出
- PWM 及類比調光
- 關機具備可設定的磁滯 & UVLO
- 每個 IC可提供100W以上的功率
- 38接腳TSSOP 具備外露銲墊
