2012年3月27日 – 凌力爾特(Linear Technology Corporation)日前發表汽車等級(H等級)及高可靠性軍用等級(MP等級)的隔離式uModule^®收發器LTM2881 及 LTM2882，其可在RS485 及RS232網路中針對大地對地差動和共模瞬變提供保護。LTM2881單組RS485及LTM2882 雙組 RS232接收器運用內部電感訊號隔離，透過隔離邏輯位準介面及線性收發器來中斷接地迴路，因此可達到更大的共模電壓範圍，以及>30kV/uS之更卓越的共模拒斥。低EMI的1W DC-DC轉換器可提供驅動RS485 或 RS232位準的電源，並提供一額外的隔離式5V供應輸出來驅動任何輔助性的外部元件。透過2,500V_RMS 的電氣隔離，晶片上二次側電源和完全相容的發射器和接收器，使LTM2881及LTM2882無需外部元件，因此可針對隔離式串列資通訊提供完整、小型的uModule解決方案。H及MP等級版本保證分別可操作於-40°C 至105°C及-55°C 至 105°C的環境溫度範圍，如需更多凌力爾特軍事等級產品資訊請參考 www.linear.com/docs/Quality/mpgrade.pdf.

LTM2881 及LTM2882 可支援 3.3V 及 5V 輸入供應電壓。兩種元件採用扁平的11.25 x 15mm表面黏著LGA (僅H等級)及BGA 封裝。所有IC及被動元件均採用凌力爾特符合 RoHS規範之 uModule 封裝。千顆量購計之單價分別為: H等級$11.97 美元起；MP等級$21.13美元起。如需更多產品資訊www.linear.com/isolators

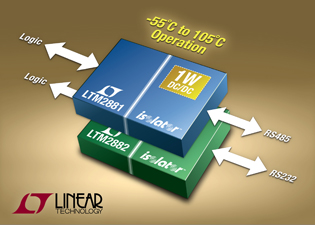

圖說:-55°C 至105°C隔離式收發器

LTM2881& LTM2882特性摘要

• 2500V_RMS UL認證隔離 (File #E15178)
• 單組RS485 (LTM2881) 或兩組 RS232 (LTM2882)收發器
• 內建 DC 電源: 於200mA可提供5V
• 無須外部元件
• 達20Mbps (LTM2881) 或 1Mbps (LTM2882)資料傳輸率
• 高 ESD: 於收發器介面為±15kV HBM (LTM2881) 或±10kV HBM (LTM2882)
• 高共模瞬變免疫: 30kV/us
• 內建可選擇的120Ohm 終端(LTM2881)
• 3.3V或 5V 標稱供應電壓選項
• 共模工作電壓: 560V_PEAK
• 小型接腳佔位、扁平 (11.25mm x 15mm) 表面黏著 LGA & BGA 封裝
