2012年3月30日 –凌力爾特(Linear Technology )日前發表LTC5544，其為可涵蓋4GHz 至 6GHz高動態範圍的下變頻混合器。LTC5544混合器具備高線姓度，擁有25.9dBm IIP3（輸入3階截取點）、來自其內建IF放大器的7.4dB高轉換增益效能，以及 11.3dB雜訊指數，這些特點可為主接收器和數位預失真接收器提供卓越的動態範圍效能。LTC5544的RF輸入可耐強大的干擾訊號而不會顯著降低雜訊指數，因此可保持接收器的敏感度和提高強固性。 LTC5544可操作於單一3.3V電源而不影響性能，同時保持最低功耗。
LTC5544的 6GHz 涵蓋率非常適合無線系統應用，例如點對點寬頻微波連結、5GHz 免執照頻段 WiMAX 無線電、衛星接收器、雷達系統、航太、公共安全無線電及RF 測試系統。
LTC5544內建可支援達1GHz 的IF頻率的高增益IF放大器，以及LO緩衝器及兩個RF balun變壓器，其使RF及LO輸入可以單端操作，並具備50Ω匹配。LO輸入只需+2dBm的驅動位準。所有上述特性皆可簡化設計，並僅需最少外部元件，因此可造就最小的方案尺寸。
LTC5544可操作於單一3.3V 供應，並只耗194mA的供應電流。元件的斷電特性具備 0.6µs的開關時間，並支援 Burst Mode® 操作或 TDD (分時雙工) 系統。當禁能時，此元件最高只耗500µA。LTC5544採用16接腳、 4mm x 4mm QFN塑料封裝，可立即供貨。千顆量購計之單價為 $8.50 美元起。如需更多資訊請參閱 www.linear.com/product/LTC5544

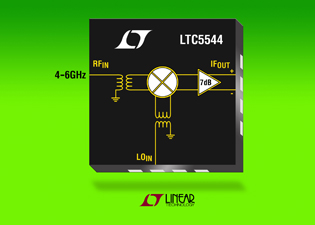

圖說: 6GHz 高線性度下變頻混合器
LTC5544特性摘要:
|
參數 |
LTC5544 |
|
操作頻率 |
4 – 6 GHz |
|
輸入 IP3 |
25.9 dBm |
|
轉換增益 |
7.4 dB |
|
雜訊指數 (NF) |
11.3 dB |
|
NF @ 5dBm 阻斷 |
16.9dB |
|
功耗 |
640 mW |
