2012 年4月3日– 凌力爾特( Linear Technology Corporation)日前發表LTC2872 多協議收發器，其內建用於 3.3V和5V系統的可切換終止。RS485系統需要透過通訊匯流排兩端的電阻來減少訊號反射，而LTC2872則整合了接腳受控的終止電阻，可輕易地進行介面重配置，因此不需外部電阻和控制繼電器。終止電阻致能時會自動開啟或縮小以符合RS232或RS485收發器的協議選擇。該元件於斷電或操作時均具備高度的ESD保護：收發器匯流排針腳上 ± 16kV HBM。 LTC2872可在共享的I/O線上被配置為四個 RS232單端收發器或兩個RS485差動收發器，或兩者的組合。如此可針對多協議網路減少元件數，並提供即時的可配置性。
LTC2872適用於各式應用，包括軟體可選的多協議介面埠、銷售點終端機、保全錄影機、電纜中繼器和協議轉換器。選配式的1.7V至5.5V邏輯電源可達到簡便的數位連接，而內建的DC / DC升壓轉換器則無需使用多個電源來驅動RS232位準。驅動器和接收器都可以獨立地禁能，使其處於高阻抗狀態，於低功耗關機模式下只耗9uA。除了自動終止的選擇外，LTC2872並提供半和全雙工 RS485轉換和邏輯迴路返回(loopback)模式，以驅使驅動器輸入至接收器輸出來進行診斷式自我測試和debug 。其他防護措施包括於所有針腳擁有 ±4kV 以上的ESD保護、過熱關機保護，以及全面性的 failsafe模式RS485接收器以達到浮動、短路或終止輸入，而無需外部網路偏置電阻和UART 鎖住。
LTC2872目前供貨 38接腳 5mm x 7mm QFN封裝。元件已可量產供貨，千顆量購計之單價為$6.45美元起。如需更多資訊，請參閱 www.linear.com/product/LTC2872。

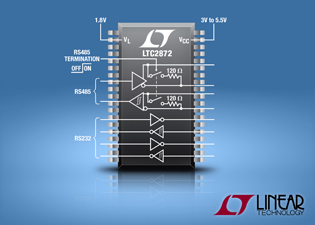

圖說: 同步協議及RS485 終止切換
LTC2872特性摘要
- 4組 RS232及兩組RS485收發器
- 3V 至 5.5V 供應電壓範圍
- 20Mbps RS485 & 500kbps RS232
- 自動選擇內建 RS485 (120Ohm) & RS232 (5kOhm) 終止電阻
- 全/半雙工RS485 切換
- 邏輯 迴路返回模式
- 於 Line I/O擁有高 ESD: ±16kV
- 1.7V 至5.5V 邏輯介面
- 支援 256 RS485 節點
- 全面性的Failsafe RS485 接收器不需 UART鎖住
- 供貨38接腳5mm x 7mm QFN 封裝
