2012年4月19日--精工愛普生公司(簡稱「Epson」，東京證交所代號：6724)今日宣佈開發出三種全新系列的精巧型石英振盪器產品。新的SG-210S*H系列振盪器尺寸為
近幾年來，更為快速的數位設備及更高的網路承載容量，促成更高頻率運轉時脈的使用需求。但是，大部份用來做為時脈源的高頻石英振盪器，都是

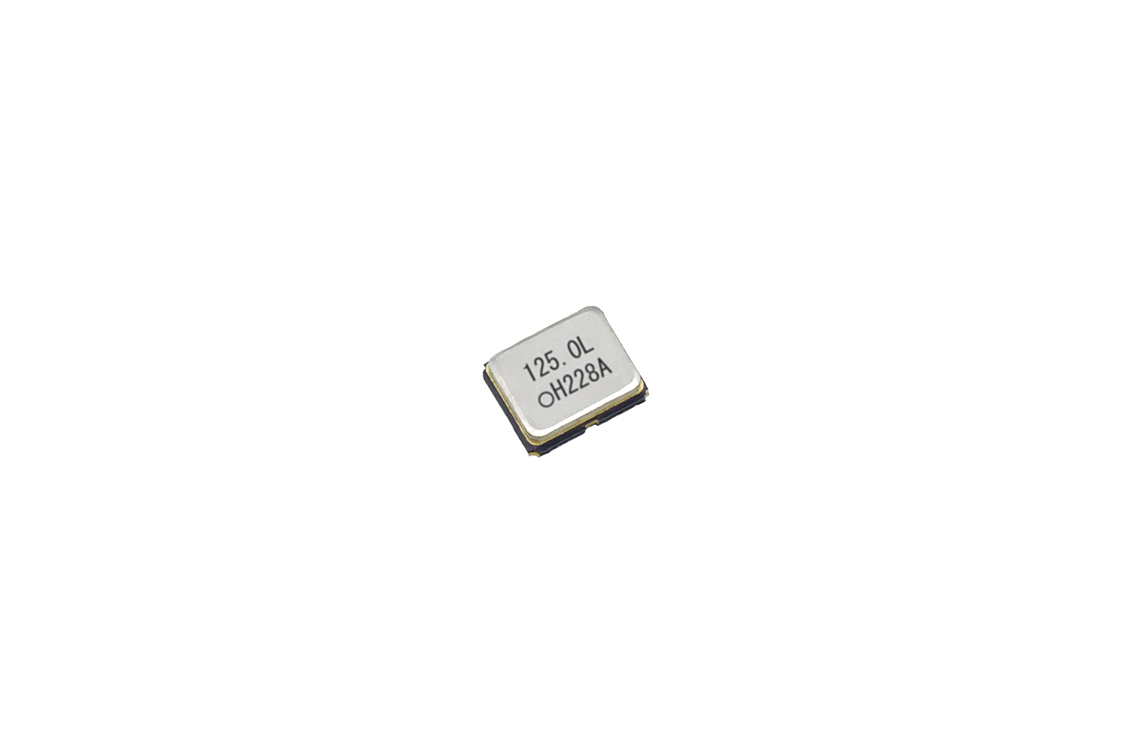

為回應此一需求，Epson運用其QMEMS(3)技術，將石英材料與微機電系統技術結合，推出SG-210S*H系列產品。本系列產品中的振盪器配備內建的石英晶體，能以極為穩定的基本波振盪，不僅其封裝後的大小僅
Epson副社長暨微型零件產品營運部門營運長両角正幸表示：「新的振盪器系列產品能協助達成穩定、高容量、高速的通訊網路」，「Epson將會不斷持續運用其QMEMS技術，為客戶提供強大、容易使用的解決方案－讓客戶更放心地使用這些產品。」
關鍵重點
藉由使用光學微影QMEMS製程，能削薄靠近勵磁電源(電極)的石英晶片內的特定區域，建立出一個蝕刻技術(inverted-mesa)的結構，以達到高頻率基本波的小尺寸及高穩定性。相位抖動(4)的典型值為0.3 ps，對於高速時脈源的這項重要特性來說，是非常低的數值。
SG-210S*H系列晶體振盪器的主要特色
▪ 高頻率穩定性(低信號抖動)
相位抖動：0.3 ps (典型值) (100-MHz SG-210SCH)
▪ 小型封裝
封裝大小：2.5 x 2.0 x 0.8t (mm) 典型值
▪ 低耗電量(與現有同等Epson產品相比約低70%)
100-MHz SG-210SCH：4.6 mA (無負載)
最新的100-MHz TCO-7086X
名詞解釋
(1) 基本波
石英晶體共振器振盪的最低頻率(第一階)
(2) 諧波
以基本波的奇數倍數連續存在的振盪模式。
(3) QMEMS
QMEMS為「Quartz」(石英，一種具高穩定性及高精準度等優良特性的晶體材料)及「MEMS」(微機電系統)所組成的名詞。QMEMS元件是在石英材料上執行精密的微製程(microfabrication)技術加工製作而成，異於一般MEMS所使用的半導體材質，可在小型化封裝產品中提供更高的效能。QMEMS為Seiko Epson的註冊商標。
(4) Phase jitter
相位抖動，於預定範圍內偏移頻率對相位雜訊積分測出的值。
產品相關資訊:
http://www.epsontoyocom.co.jp/english/product/OSC/set01/sg210sxh/index.html
SG-210S*H系列晶體振盪器的主要規格:
|
Specification |
Conditions |
|||
|
Product number |
SG-210SEH |
SG-210SDH |
SG-210SCH |
|
|
Supply voltage |
1.8V ±10% |
2.5V ±10% |
3.3V ±10% |
|
|
Output frequency range |
80 MHz – 170 MHz |
|
||
|
Operating temperature range |
|
|
||
|
Frequency tolerance |
B:±50 x 10 |
|
||
|
L:±50 x 10 |
|
|||
|
Current consumption |
|
|
|
80 MHz - 125 MHz, no load |
|
|
|
|
125.1 MHz to 170 MHz, no load |
|
|
Waveform symmetry |
45% to 55% |
CL = 15 pF |
||
|
Phase jitter |
0.3 ps Typ. |
0.3 ps Typ. (0.6 ps Max.) |
Offset 12 kHz to 20 MHz |
|
|
Output level |
CMOS |
|
||
|
Package size |
2.5 x 2.0 x 0.8t (mm) Typ. |
|
||
