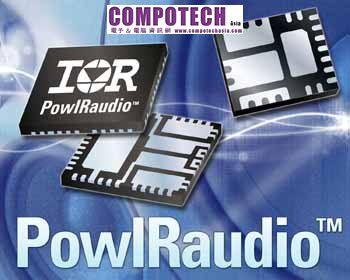

2012年5月22日--全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier，簡稱IR) 推出PowIRaudio整合式功率模組系列，適用於高效能家庭影院系統及車用音頻放大器。全新元件把脈衝寬度調變控制器與兩個數位音頻功率MOSFET整合到單一封裝，提供高效精密的解決方案，有助減少元件數量、縮減高達70%的印刷電路板尺寸，且能簡化D類放大器設計。
新產品結合了先進的音頻控制器IC與MOSFET，全面優化音頻效能，從而改善效率、總諧波失真和電磁干擾，IR43xxM系列因而能夠在單一或分支電源寬廣的供電範圍下運行，毋須使用機械式散熱片。高壓額定值及噪聲免疫能力確保元件在各種環境下都可以順暢運作。
IR亞太區銷售副總裁潘大偉表示：「IR現有的D類解決方案成效顯著，不僅提供與AB類放大器同等的音頻效能，而且能夠提高效率和減少尺寸。全新的PowIRaudio模組作出高度整合，讓客戶迅速及輕易設計出高效D類音頻系統。」
單通道的IR4301M及雙通道的IR4302M使設計師可在各種通道配置內靈活安裝立體聲放大器與採用多通道設計，大開方便之門。新元件分別採用5×6 mm及7×7 mm封裝，有助彰顯使用較小D類拓樸尺寸的效益。
這些元件的其他主要功能包括過流保護、過溫關閉、內/外部關閉和浮動差動輸入。IR4302M亦配備削波偵測功能。此外，IR還提供一系列參考設計，進一步簡化採用這些元件的系統設計。
模組規格
|
元件編號 |
通道數量 |
電源供應電壓 |
峰值輸出功率 (每通道的均方根) |
封裝 |
|
IR4301MPbF |
1 |
80V或 +/-40V |
130W |
PQFN 5x6mm |
|
IR4302MPbF |
2 |
80V或+/-40V |
70W |
PQFN 7x7mm |
參考設計
參考設計
|
配備元件
|
性質
|
輸出功率
|
|
IRAUDAMP12 |
IR4301M |
IR4301 分支電源 |
130W*2ch 4Ω 負載/無散熱片 |
|
IRAUDAMP16 |
IR4302M |
IR4302 分支電源 |
70W*2ch 4Ω 負載/無散熱片 |
|
IRAUDAMP17 |
IR4302M |
IR4302 單一電源 |
100W*2ch 4Ω負載/有散熱片 |
|
IRAUDAMP19 |
IR4301M |
IR4301單一電源 |
100W*2ch 4Ω負載/有散熱片 |
|
IRAUDPS3 |
IRS27952S |
音頻交流/直流電源 |
200W +/-30V |
產品現正接受批量訂單。全新元件符合第二級濕度敏感度業界標準 (MSL2) 及電子產品有害物質限制指令 (RoHS)。數據資料與應用手冊已在 IR 的網站 www.irf.com供應。
關於美商國際整流器公司 (International Rectifier；IR)
國際整流器公司 (NYSE：
