凌力爾特發表四組 1A (IOUT) 降壓切換穩壓器

2012年7月10日 – 凌力爾特(Linear Technology Corporation)日前發表一款四組1A 輸出、40V 降壓切換穩壓器LT3504，該元件具備100% 工作週期操作，所擁有的3.2V至40V輸入電壓範圍，使其成為需要多重輸出之汽車和工業應用的理想選擇。內部1.5A開關可提供每通道達1A之連續輸出電流至低至0.8V的電壓。LT3504的獨特設計包括一個內建的升壓穩壓器，使每個通道能操作於100％工作週期，即使輸入電壓低如3.2V亦然。這種架構使LT3504非常適合要求連續輸出穩壓的應用，如汽車冷啟動和停止/啟動(stop-start)的情況。切換頻率可由使用者設定於250kHz至2.2MHz間，並於整個範圍均可同步化，因此使設計者能夠最佳化效率，同時避開雜訊敏感頻段。結合28接腳的4mm x5mm QFN封裝和高切換頻率，可維持小型外部電感和電容，因此可為多重輸出應用提供精小，具備熱效率的接腳佔位。

LT3504採用四組內部1.5A開關，可用於降壓轉換，另外也具備一個220mA開關以用於內部升壓電路，該元件並將必要的振盪器，控制和邏輯電路整合至單一晶粒中。特殊設計方法和新的高壓製程可於寬廣的輸入電壓範圍內提供高達88％以上的效率。LT3504的電流模式架構實現了快速瞬變響應和卓越的迴路穩定性。另外，反相切換可降低輸入漣波，強大的短路保護也提高了系統的可靠性。其他功能包括輸出電壓追踪、可編程欠壓鎖住和電源良好針腳，其可在所有輸出達到穩壓時提供指示。

LT3504EUFD 採用4mm x 5mm QFN-28封裝，千顆量購計之單價為$3.50美元起 。LT3504IUFD 經測試保證可操作於-40°C 至125°C 操作接面溫度範圍，千顆量購計之單價為$3.85美元起。兩款元件即日起可供貨。如需更多資訊請參閱 www.linear.com/product/LT3504

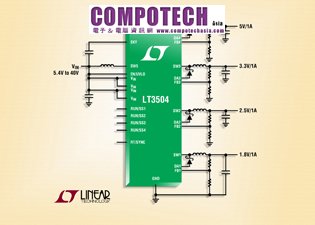

圖說: 40V, 四組1A (I_OUT), 2.2MHz 降壓DC/DC轉換器

LT3504特性摘要

• 寬廣輸入範圍: 3.2V 至 40V
• 四組 1A 輸出
• 100% 工作週期操作
• 電阻設定固定頻率
• 短路強固
• 寬廣 SYNC 範圍: 250kHz 至 2.2MHz
• 反相切換降低漣波
• 800mV FB 電壓
• 獨立的 Run/軟啟動針腳
• UVLO關機
• 內部補償
• 過熱關機
• 極小 28接腳 (4mm × 5mm) 散熱加強型 QFN 封裝
