凌力爾特推出42V降壓DC/DC 轉換器

 2012年7月19日 - 凌力爾特日前推出42V降壓切換穩壓器LT3975，可提供2.5A的連續輸出電流，並只耗2.7μA的靜態電流。而另一元件LT3976可從40V輸入操作，提供高達5A的輸出電流，並僅需3.3μA的靜態電流。兩款元件提供了4.2V至標稱40V的輸入電壓範圍，是汽車和工業應用的理想選擇，內部高75mOhm開關更提供高達90％的效率。

LT3975和LT3976的Burst Mode®操作提供超低靜態電流，此特性使其非常適合汽車和工業系統等要求always-on及最佳電池壽命之應用。該裝置的獨特設計可在輸入電壓低於設定的輸出電壓時維持僅500mV的最低dropout電壓，其為因應汽車冷啟動情況之重要功能。元件的切換頻率可由使用者設定於200kHz至2MHz，並可同步化於250kHz至2MHz，使設計者能夠在最佳化效率的同時亦避開嚴苛的雜訊敏感頻段。結合16接腳散熱加強型MSOP封裝和高切換頻率，能其能維持小型的外部電容及電感尺寸，提供精小並具散熱效益的接腳佔位。

LT3975和LT3976運用高效率的75mOhm開關，並將升壓二極體、振盪器，控制和邏輯電路整合至單一晶片中。低漣波Burst Mode運作可於低輸出電流時維持高效率，同時使輸出漣波低於15mV_PK-PK。特殊設計技術和新高壓製程可在寬廣輸入電壓範圍內提供高效率，電流模式架構亦能達到快速瞬變響應和絕佳的迴路穩定性。其它特點包含電源良好標示、軟啟動功能和過熱保護。

LT3975EMSE和LT3976EMSE採用耐熱加強型MSOP-16封裝，千顆量購計之單價分別為3.10美元和3.75美元起。 LT3975IMSE和LT3976IMSE經過測試，保證可操作於-40°C至125°C的操作接面溫度範圍，千顆量購計之單價分別為$3.41美元及$4.13美元起。 LT3975HMSE和LT3976HMSE經過測試，保證可操作於-40°C到150°C的操作接面溫度範圍，千顆量購計之單價為$3.66美元和$4.38美元起，所有版本均可供貨。如需瞭解更多資訊請參閱www.linear.com/product/LT3975 以及 www.linear.com/product/LT3976。

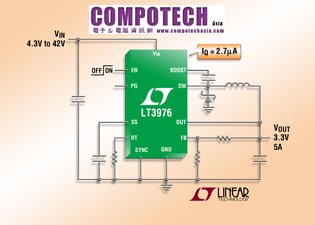

 圖說：42V, 2.5A/5A (I_OUT), 2MHz 切換 DC/DC 轉換器  I_Q= 2.7µA

LT3975 及 LT3976 特性摘要：

• 超低靜態電流: 於12V_IN 至 3.3V_OUT為2.7μA I_Q (LT3975)及3.3μA I_Q (LT3976)
• 低漣波 Burst Mode^® 操作小於 15mV_P-P
• 寬廣輸入範圍: 4.3V 至 42V (LT3975) 以及 4.3 至 40V (LT3976)
• 最大輸入電流 2.5A (LT3975)
• 最大輸入電流5A (LT3976)
• 極佳的啟動功能及降壓性能
• 可調整切換頻率: 200kHz 至 2MHz
• 可同步於 250kHz 至 2MHz 之間
• 精準的可設定欠壓鎖住
• 低關機電流: I_Q = 700nA
• 電源良好標示
• 軟啟動功能
• 過熱關機保護
• 具備SS Override的限流折返
• 飽合開關設計: 75mOhm 阻抗
• 精小、散熱加強型16接腳 MSOP 封裝
