2012年7月20日 – 凌力爾特(Linear Technology Corporation )日前發表高效率、3MHz同步降壓穩壓器LTC3626，此元件可提供輸入和輸出電流限制和監控，並包含獨特的定頻 / 控制導通時間、電流模式架構，可透過3mm x4mm QFN封裝，以低如0.6V的輸出電壓提供高達2.5A的連續輸出電流。其電流模式操作提供了最佳的輸出及負載瞬變響應，即使是高降壓比情況。

LTC3626可操作於3.6V至20V的輸入電壓範圍，使其適合廣泛應用，包含雙顆 / 多顆鋰電池堆和5V至18V中間匯流排系統。接腳可設定的平均輸入和輸出限流使其非常適合如USB電源應用。 LTC3626的切換頻率可由使用者設定並同步化於500kHz至3MHz間，因此可使用極小、低成本的電容和電感。

LTC3626使用導通組抗僅115mOhms和70mOhms的內部開關，提供達95％的高效率。獨特的控制架構使其達到低如5％的工作週期，同時保持高達2.25MHz的切換頻率，因此是如12V_IN 至 1.2V_OUT 轉換之高降壓比應用的理想選擇。 Burst Mode®操作可被用來將輕負載效率達到最高，於無負載時僅需300μA，此為要求最高電池續航力之應用的重要特性。

針對要求最低雜訊之應用，LTC3626可配置為強制連續操作，以使雜訊及潛在的RF干擾降至最低。此外，內部晶片溫度監控提供了與溫度成正比的電壓，其可經由設定限制最高晶片溫度。其它功能包括電源良好電壓監視器、輸出電壓追蹤功能和短路保護。

LTC3626EUDC採用3mm x4mm QFN-20封裝，千顆量購計之單價為$3.45美元起。工業等級版本的LTC3626IUDC保證可操作於-40°C至125°C的操作接面溫度範圍，千顆量購計之單價為$3.97美元起。兩種版本均可供貨。欲了解更多資訊，請參閱 www.linear.com/product/LTC3626

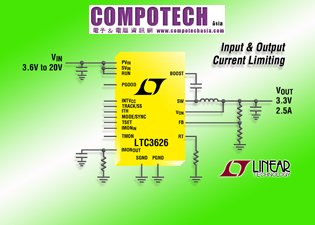

圖說：LTC3626可提供高達2.5A的輸出電流

LTC3626 特性摘要

• 3.6V 至 20V 輸入電壓範圍
• 寬廣輸出範圍 : 0.6V 至 97% V_IN ，可針對 0.6V 至 6V最佳化
• 低 R_DS(ON) 內建切換，提供高達 95% 的效率
• 高達2.5A 的輸出電流
• 平均輸入與輸出電流監控
• 可設定平均輸入/ 輸出限流
• 晶片溫度監測以及可設定的限流
• 可調式切換頻率: 500kHz 至 3MHz
• 外部頻率同步化
• 電流模式操作以達到最佳輸出與負載瞬變響應
• 0.6V 參考於整個溫度範圍具備1%精確度
• 使用者可選擇 Burst Mode^® 或強制連續操作
• 短路保護
• 輸出電壓追蹤功能
• 電源良好狀態輸出
• 極小、散熱加強型20接腳 (3mm × 4mm) QFN 封裝

 關於凌力爾特

凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule^Ò子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
