2012年7月24日- 凌力爾特(Linear Technology Corporation )日前推出具備理想二極體的突波抑制器LTC4364，為汽車、航空電子設備和工業控制系統中的4V至80V電子元件提供精小和低損耗的保護。該突波抑制器可保護下游電子元件免受輸入過壓和過電流影響，使其在發生瞬變突波時仍可連續運作。過電流限制可保護系統及電源免受短路影響。LTC4364的獨特之處，在於其理想二極體控制能於電源路徑以低損耗N通道MOSFET取代肖特基二極體。理想二極體及強固的前端可在反向輸入下降至-40V時保護負載，以及於輸入不足時維持輸出電壓。
在輸入電壓突波時(例如汽車負載突降)，LTC4364會降低橫跨於外部MOSFET的超額電壓，同時穩壓輸出至可調的安全電壓。這使其能使用較低額定電壓的下游電子元件。同樣地，在電流突波時，LTC4364可穩壓順向路徑至由檢測電阻設定的限流。針對持續過壓或過電流情況，具備早期預警指標的VDS加速計時器可確保MOSFET的安全關機。
當電池電壓降至4V時，LTC4364的寬廣操作電壓範圍可於汽車冷啟時維持操作。透過簡單的輸入箝位，該裝置可處理超過100V的瞬變突波，甚至可於輸出端維持-20V的操作。而加上二極體阻斷和過流限制，使得LTC4364成為保護輸出埠的完整解決方案。可調式輸入欠壓和過壓門檻會阻斷開機以因應範圍外的電壓，避免過度放電的電池和自動重試錯誤。370µA低壓操作和10µA關機電流可延長電池壽命。該裝置還可以用於突波電流控制，並提供HotSwap™功能。
LTC4364目前提供兩種選項。在故障發生時，LTC4364-1會鎖住旁通電晶體，而LTC4364-2會致能0.1％工作週期時自動重試。LTC4364特適用於商業、工業及汽車溫度範圍，採用14接腳DFN (4mm x 3mm )、16接腳MSOP和SO封裝。以千顆量購價之單價為$3.45美元起，該元件已可量產供貨。評估電路板可透過線上洽詢或洽各地業務辦事處。如需更多資訊，請參閱 www.linear.com/product/LTC4364

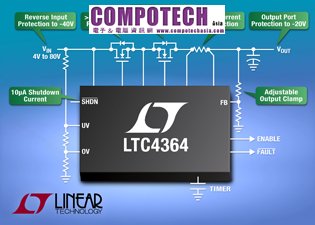

圖說: 具備理想二極體IC突波抑制器可因應輸入過壓及反轉，輸出短路及反轉
LTC4364特性摘要
- 寬廣操作範圍: 4V至80V
- 可以VCC 箝位承受超過 80V之突波
- 可調式輸出箝位電壓
- 理想二極體可於輸入電壓不足時Holdup 輸出
- 針對反向輸入至-40V, 反向輸出至-20V提供保護
- 過電流保護
- 輸出埠保護
- 於12V擁有低10µA 關機電流
- 可調式計時器保護瞬變錯誤
- 在錯誤時可達到0.1% 重試工作週期(LTC4364-2)
- 14接腳 4mm x 3mm DFN, 16接腳 MSOP & SO 封裝
