2012 年8月16日– 凌力爾特 (Linear Technology )日前發表一款輸出參考雜訊僅1.5nV/√Hz的全差動緩衝放大器LTC6417。 LTC6417可驅動差動50Ohm負載，並可針對14 位元和16位元pipeline ADC而最佳化。其可於輸入端進行DC或AC耦合，並可針對超過600MHz的訊號提供卓越的失真性能。在140MHz時，OIP3為46dBm，HD3為-69dBc並對於50Ohm 的負載具備2.4 V_P-P 輸出擺幅。

除了傑出的性能規格，LTC6417並包括多種專為簡化與ADC連接的功能。LTC6417可從內部配置為單位增益緩衝器。由於輸入阻抗是18.5k Ohm，因此可透過在輸入端上使用1:4或1:8變壓器達到額外增益。低阻抗輸出有助於管理pipeline ADC常見的電容電荷注入。快速輸出箝位可透過單一針腳設定以防止ADC超出範圍。超出範圍的針腳會在箝位限制輸出電壓時提供警訊。輸出共模針腳使其可簡易地匹配ADC輸入範圍的輸出擺幅。

LTC6417可操作於單一5V電源。PWRADJ針腳讓設計者可針對HD3效能權衡功耗。此功能可動態地將電流從123mA 降至 74mA，關機模式下並可進一步降低電流消耗至24mA。

LTC6417 目前供貨3mm x 4mm 20接腳 QFN 封裝，具備簡易的直通式腳位。該元件適於0°C 至70°C 及-40°C 至105°C (機箱溫度)溫度範圍操作。千顆量購計之單價為$3.89 美元起。如需更多資訊請參閱 www.linear.com/product/LTC6417。

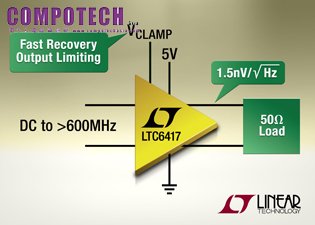

圖說: 全差動緩衝器可直接驅動 50Ohms

LTC6417特性摘要:

·1.6GHz –3dB 小訊號頻寬

·低失真驅動 50Ohm 負載, 2.4V_P-POut

 o–100dBc/–69dBc HD2/HD3 @ 140MHz

   o–80dBc IM3 & 46dBm OIP3 @ 140MHz

   o–100dBc/–66dBc HD2/HD3 @ 380MHz

   o–68dBc IM3 & 39dBm OIP3 @ 380MHz

·1.5nV/√ Hz 輸出雜訊

· 4.3pA/√ Hz 輸入電流雜訊

·可設定的高速, 快速回復輸出箝位

· 4.28V_P-P 最高輸出擺幅

·DC耦合訊號路徑

·可操作於單一 4.75V 至 5.25V 供應電源

·功率:採用 5V電源時為615mW, 可降至370mW, 關機模式為120mW

· 3mm x 4mm 20接腳 QFN 封裝
