凌力爾特高效率PoE++ PD控制器提供高達90W功率

2012年8月28日 - 凌力爾特(Linear Technology Corporation)日前推出LT4275 LTPoE++™、PoE +和相容於PoE的受電裝置（PD）介面控制器，主要用於要求達90W電源之應用。PoE +限制了PD最大功率至25.5W，這對於提供新型的高功率需求應用，如微微蜂巢式基地台 (picocell)、基地台，指示標誌和戶外攝影機是不足的。凌力爾特的LTPoE++標準透過將功率規畫擴展為包含四種不同的功率位準（38.7W、52.7W、70W和90W）而建構了完整的高功率LTPoE+ +系統，滿足市場需求。LTPoE+ +標準採用的分類法能輕易使LTPoE++供電裝置（PSE）控制器和LTPoE+ PD控制器彼此進行可靠的通訊，同時保持與IEEE標準設備間的互操作性。LT4275A (LTPoE++)、 LT4275B (PoE+)和LT4275C (PoE) 可僅透過一個IC便能有效的供電至PD負載。

LT4275不同於整合功率MOSFET的傳統PD控制器，其控制外部MOSFET以大幅降低整體PD熱損，並達到最大功率效率，這對於更高功率位準相當重要。此創新方式可讓使用者按照其應用的特定散熱及效率需求決定MOSFET，必要時可使用低導通阻抗的 30mOhm MOSFET。LT4275可將PSE辨識為符合IEEE 802.3af 13W功率級的Type 1硬體、符合IEEE 802.3at 於25.5W功率級的Type 2 硬體，或符合38.7W至90W的功率位準的LTPoE++硬體，並相應供電。為達到有效的功率分配，PD使用者可配置代表PD電源使用的分類。100V abs最大額定輸入電壓代表LT4275的強固性，以及可在常見的乙太網路線突波情況下保護PD。可程式的輔助電源接腳具備署名損壞，提供支援至9V。LT4275還包括電源良好輸出、晶片上署名電阻、欠壓鎖住及完整的熱保護。

LT4275具備工業和汽車等級版本，可分別支援-40°C至85°C以及-40°C至125°C的操作接面溫度範圍，該元件採用小型、符合RoHS標準的10接腳MSOP或 3mm x 3mm DFN封裝。以千顆量購計之單價為1.45美元起。LT4275提供對於凌力爾特現有PD產品的升級路徑，包括了LTC4265 PoE+ PD 控制器及對於任何凌力爾特最新PSE控制器的無縫連接，包括單埠LTC4274、4埠LTC4266以及12埠LTC4270/71晶片組。如需更多資訊，請參閱www.linear.com/LTPoE++

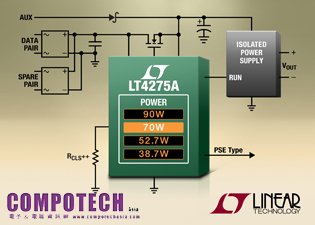

圖說：70W乙太網路供電PD介面控制器

LT4275特性摘要

l   IEEE 802.3af/at 以及 LTPoE++受電裝置 (PD)控制器

l   LTPoE++ 支援達90W的功率位準

l   LT4275A 支援以下所有標準:

l   LTPoE++ 38.7W, 52.7W, 70W & 90W

符合IEEE 802.3at (25.5W)規範

符合IEEE 802.3af (13W)規範

l   LT4275B 符合 IEEE 802.3at/af 規範

l   LT4275C 符合 IEEE 802.3af 規範

l   100V 絕對最大輸入電壓

l   內建署名電阻

l   外部Hot Swap^™ N通道MOSFET以達到最低功耗和最高系統效率

l   可設定輔助功率支援至9V

l   採用10接腳 MSOP 以及 3mm x 3mm DFN 封裝
