凌力爾特發表低靜態電流完整返馳穩壓器

012年8月29日 – 凌力爾特(Linear Technology Corporation ) 日前發表低靜態電流完整返馳穩壓器LT8300，該元件可大幅簡化隔離式DC / DC轉換器的設計。由於輸出電壓是透過一次側返馳訊號感測，因此無需光耦合器、第三繞組或訊號變壓器來進行回授。 LT8300可操作於6V至100V的輸入電壓範圍，並具有260 mA、150V電源開關，同時提供高達2瓦的輸出功率，因此是各類型電信、資通訊、汽車、工業和醫療應用的理想選擇。

LT8300可操作於邊界模式、電流模式控制切換方案，因此在整個輸出、負載和溫度範圍擁有優於+ / -5％的穩壓能力。邊界模式也被稱為臨界導通模式（CCM），相較於連續傳導模式設計可使用更小的變壓器。低輸出漣波Burst Mode®操作保持高效率，並於輕負載時可透過低靜態電流延長電池續航力。輸出電壓可輕易透過單個外部電阻和變壓器匝數比設定。在產品型錄中並已列出針對數項應用的變壓器。其它特點包括電源、內部軟啟動和可調式欠壓鎖住。高整合度提供簡單、低元件數，嚴密穩壓的理想解決方案，以用於提供隔離電源。

LT8300目前供貨小型 5接腳 ThinSOT^™ 封裝。延展性及工業溫度版本可操作於-40°C 至125°C接面溫度範圍，高溫汽車等級版本則可操作於 -40°C 至150°C接面溫度範圍，千顆量購計之單價為 $2.95美元起。如需更多資訊請參閱www.linear.com/product/LT8300。

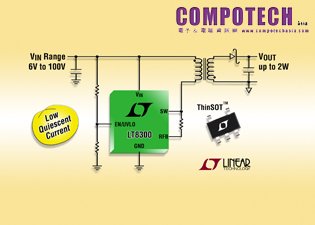

圖說: 微功率隔離完整返馳穩壓器

LT8300特性摘要

l   V_IN 範圍:  6V 至100V

l   晶片上 260mA, 150V 內建式電源開關

l   無須光耦合器、變壓器或第三繞組來進行回授

l   運作時低靜態電流 330µA

l   低元件數

l   邊界模式操作

l   以單一外部電阻進行V_OUT 設定

l   現成的變壓器

l   可設定欠壓鎖住

l   內部軟啟動
