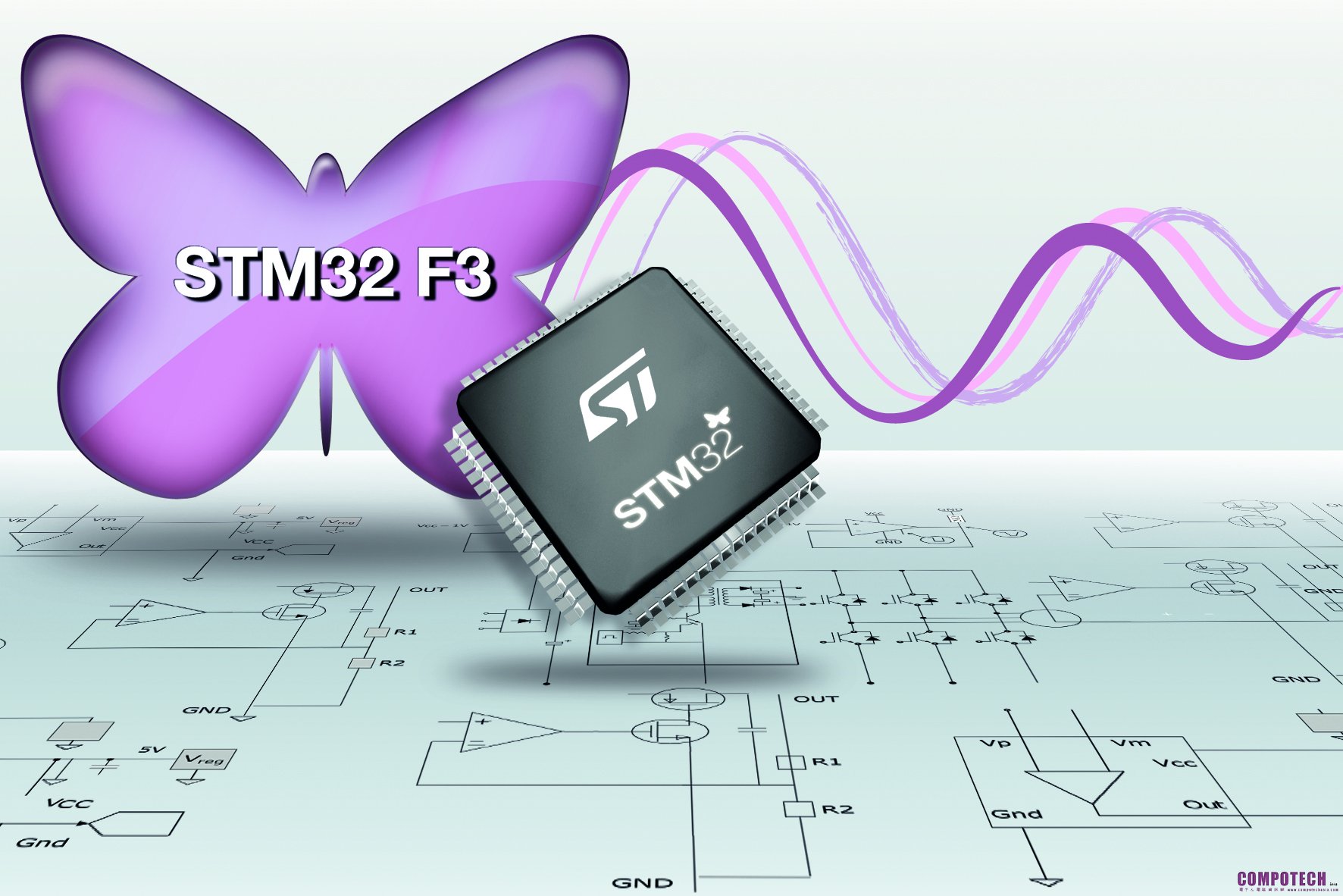

意法半導體（ST）推出全新32位元 ARM® Cortex™微控制器

2012年9月11日--橫跨多重電子應用領域、全球半導體供應龍頭意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）已開始向主要OEM廠商供應最新 STM32 F3微控制器系列的樣品，讓客戶能對意法半導體此一重量級的ARM® Cortex™-M微控制器產品進行早期評估。

STM32 F3微控制器系列是以內建浮點運算器（FPU）的Cortex-M4處理器核心的系統單晶片（SoC）為基礎，最佳化系統架構使其能有效控制並處理電路板內的混合訊號，如三相動力控制器、生物識別晶片以及工業感測器輸出或音訊過濾器等。在消費性電子、醫療儀器、可攜式健身器材、系統監控和電子計量產品中，這些晶片有助於簡化電路板設計、降低系統功耗，並節省電路板空間。最新F3系列把STM32微控制器產品組合的應用範圍拓展到混合訊號控制應用領域。

以多功能類比電路、內建FPU的ARM Cortex-M4核心為特色，STM32 F3微控制器系列以極具市場競爭力的價格提供中、低容量的記憶體。內建FPU的Cortex-M4核心於效能優異的Cortex-M3 CPU上增加了數位訊號處理（DSP）功能、最佳化單週期指令、飽和運算指令及浮點運算器等功能，使STM32 F3微控制器系列的性能更優於STM32 F1的 Cortex-M3產品。STM32 F3微控制器系列的市場定位介於廣受好評的STM32 F1系列與最高性能的STM32 F4微控制器系列之間。STM32 F4微控制器系列同樣基於內建FPU的Cortex-M4核心，但是配備高容量記憶體和高速CPU，頻率高達168MHz適於處理複雜的應用。

隨著最新F3系列的上市，意法半導體的STM32微控制器產品組合已超過350款，適合各種不同的應用領域，從以價格導向的入門級產品，到對性能和晶片功能要求嚴格的進階應用。最新F3系列讓意法半導體能將其在STM32產品與生態系統方面的優勢，發揮在如高性能動力控制器和嵌入式數位音訊系統等，同時具有高性能類比與入門級數位訊號處理器需求的應用上面。

意法半導體微控制器產品部總經理Michel Buffa表示：「最新F3系列把意法半導體的ARM Cortex-M4產品組合增加到70餘款產品，讓客戶能夠運用STM32的優勢設計功能更強大的產品。結合先進處理器、高品質先進類比周邊設備和中容量的記憶體，最新F3系列在Cortex微控制器陣營或專屬產品中無人可比。」

Michel Buffa還透露，STM32 F3 微控制器系列導入了意法半導體為STM32產品組合所開發的最新改良版數位周邊設備，進一步提升意法半導體旗下ARM Cortex-M微控制器產品間的相容性。

其它技術資訊:

按照晶片記憶體容量和整合的周邊設備功能分類，內建FPU的ARM Cortex-M4處理器核心的STM32 F3微控制器系列共有四條產品線。這些周邊設備擁有極高的類比整合度和同類產品間最出色的性能，例如12位元類比數位轉換器（analog-to-digital converter，ADC）的採樣速率達到500萬次/秒。絕佳的類比整合度可為設計人員最大幅度地提高設計靈活度，無需在電路板上增加額外元件，便可呈現先進的系統功能。

STM32 F30x有7個50ns回應時間的快速比較器、4個精準度1%的可程式化增益放大器可支援4種不同增益設定、兩個12位元數位類比轉換器（digital-to-analog converter，DAC）和四個12位元5Msps ADC。STM32 F30x的ADC是ARM Cortex-M微控制器中性能最快的ADC，在交錯傳輸下採樣速率可達18Msps。該系列還整合兩個最高頻率達144MHz的先進動力控制計時器。這個特性讓設計人員只需使用一個微控制器（透過晶片上類比周邊設備）便可同時管理家電等設備中兩個馬達以及功率校正因素器（PFC）。且定時解析度小於7ns，使其更適合電信基礎設備或資料伺服器數位電源、太陽能發電設備的微逆變器和LED照明，讓這些應用受益於STM32的可擴充性、低功耗和成本效益。

為協助開發人員最佳化代碼執行時間，STM32 F30x把8KB 的SRAM位址映射到指令匯流排，使之成為內核專用記憶體（CCM-SRAM），系統啟動時關鍵程序可全速載入8KB CCM記憶體，無需等待。STM32 F30x以72MHz的速度取得94 Dhrystone MIPS的優異表現，這相當於當執行快閃記憶體或SRAM代碼時的62 DMIPS的處理性能，關鍵程序性能提升幅度達到52%。此外，STM32 F30x還把40KB的SRAM位址映射到資料匯流排。8K CCM-SRAM還能用於資料儲存，而且性能不會受到任何影響。該系列產品與STM32 F1系列針腳相容，可相容應用程式介面（API），這樣的設計可簡化升級所需的程序及時間。

STM32 F37x提供不同的周邊設備功能組合。該系列產品是意法半導體首批結合16位元Sigma-DeltaADC的微控制器，使STM32產品組合擴大到高精準度感測應用領域，只需要一顆晶片便可解決需要一個獨立的通用型處理器和另外裝設ADC才能解決的問題。晶片上涵蓋高達三個16位元Sigma-DeltaADC、2.2V-3.6V獨立類比電源、多達21條單通道或差分通道且每個通道有7個可程式化增益。

STM32 F37x類比周邊設備包括兩個快速比較器、三個12位元DAC和一個12位元1MspsADC，以及一個進階型消費性電子控制器（Consumer Electronics Control），適用於消費性多媒體產品。與STM32 F1微控制器系列相比，STM32 F37x提供的系統單晶片解決方案，可降低開發人員材料成本並簡化電路板設計。

STM32 F30x/F37x系列主要特色:

l   SRAM和CCM-SRAM包含同位檢查位元，能夠安全執行軟體資料和代碼；

l   記憶體保護單元（MPU）；

l   電容觸控功能（24鍵）；

l   可支援USB和CAN匯流排；

l   通訊周邊設備： 18Mbps SPI、1MHz I²C （快速模式+）、9Mbps USART ;

l   內建誤差低於百萬分之一的實時時鐘（RTC）及硬體日曆

l   四種低功耗模式，包括 5µA STOP停止模式，通訊周邊設備可快速喚醒系統；

2µA 待機模式（RTC執行）;

低於1µA的 Vbat模式（備援電池）

l   偵錯模式：串列偵錯（SWD）、JTAG介面、Cortex-M4 ETM

l   電源：2.0V到3.6V或1.8V+/-8%（專用銷售型）

意法半導體已開始向主要客戶提供STM32 F30x系列（LQFP48封裝128KB快閃記憶體STM32F302及LQFP100封裝256KB快閃記憶體STM32F303）。STM32 F37x系列（LQFP48封裝64KB快閃記憶體STM32F372及LQFP100封裝256KB快閃記憶體STM32F373）兩大系列產品的樣品，預計於2012年第三季投入量產。
