2012年9月18日 – 凌力爾特(Linear Technology Corporation)日前發表6通道 SPI/數位或 I²C 數位 µModule^® 隔離器LTM2883，其具備三組電源端穩壓功率以用於3.3V 及5V 系統。在工業系統應用中，接地電位可能大幅改變，其往往超過可承受的範圍而可能導致通訊中斷或元件損壞。LTM2883 透過電氣隔離通訊訊號以中斷接地迴路，透過在內部電感隔離層的各端隔離邏輯位準介面，可耐範圍達 2,500V_RMS 的非常大共模電壓。 LTM2883的低EMI隔離DC-DC轉換器可驅動通訊介面，並提供可調的5V、+12.5V 及-12.5V供應輸出，為驅動資料擷取系統中資料轉換器的理想選擇。透過2,500V_RMS 的電氣隔離，晶片上二次側電源和可操作於20Mbps 的通訊介面，使 LTM2883 不需外部元件，可針對隔離式資通訊提供完整、小型的uModule解決方案。

LTM2883目前供貨兩種通訊介面版本。 LTM2883-I可以I²C相容達400kHz，具備雙向串列資料（SDA）和時脈（SCL）及另外三個獨立的CMOS邏輯訊號，可操作於20Mbps。 LTM2883-S 為SPI 相容，提供6個CMOS數位隔離器的溝通通道。所有通道可操作於20Mbps，包括三個順向訊號（/ CS、SCK和SDI）和三個逆向訊號（SDO、DO1和DO2）。當針對SPI通訊配置時，可以8MHz最大時脈頻率用於單向通訊，或以4MHz用於往返雙向操作。

晶片上2MHz DC-DC轉換器可驅動LTM2883，並允許三個隔離電源輸出的其中之一於整個工作溫度範圍內輸出20mA。邏輯供應針腳提供與低至1.62V之低電壓微控制器的直接連接，ON針腳則使LTM2883可透過低於10µA關閉。其他功能並包括針對大於30kV/µs共模瞬變的不間斷通訊，以及跨越隔離層的堅固±10kV ESD HBM。

LTM2883 目前供貨3.3V 或5V 供應電壓版本。 LTM2883 採用15mm x 11.25mm 表面黏著 BGA 封裝; 所有IC及被動元件均包含於符合RoHS標準的 μModule 封裝。千顆量購計之單價為$11.95美元起。更多資訊請參閱 www.linear.com/product/LTM2883

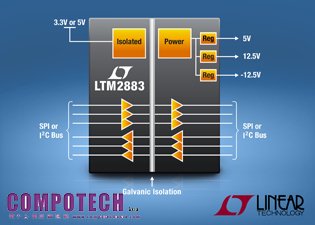

圖說: 隔離式 4MHz SPI 介面

LTM2883特性摘要

·         UL額定六通道邏輯隔離器: 2500V_RMS

·         UL 認證 File #E151738

·         隔離式可調 DC 功率:

   o   3V 至5V @ 30mA

   o   ±12.5V @ 20mA

·         無需外部元件

·         高共模瞬變免疫: 30kV/µs

·         高速操作:

   o   10MHz 數位隔離 (LTM2883-S)

   o   8MHz/4MHz SPI 隔離 (LTM2883-S)

   o   400kHz I²C 相容隔離 (LTM2883-I)

·         3.3V (LTM2883-3) 或 5V (LTM2883-5) 操作

·         1.62V 至5.5V 邏輯供應以用於彈性的數位介面

·          於整個隔離層擁有±10kV ESD HBM

·         15mm x 11.25mm x 3.42mm BGA 封裝
