2012 年11月8日– 凌力爾特(Linear Technology Corporation)日前發表具備寬廣監視範圍的I2C系統監視器LTC2945，其可監視電流、電壓和任何0V至80V的電源端。在許多情況下，主要的電源監控解決方案僅限於3V至5V電源，同時只能監視低於36V的電壓，因此需要額外的電路來監控較高的電壓。LTC2945具有彈性的電源選項，可從4V至80V受監視的電源產生功率或從內建的分流穩壓器提供2.7V至80V的二次電源。這些電源選項不需單獨的降壓穩壓器、分流穩壓器或低效電阻分壓器，同時可監控任何0V至80V的電源端。LTC2945為一項簡單的單IC解決方案，運用內部Δ∑ ADC和乘法器可提供12位元電流和電壓測量及24位元功率讀數。
LTC2945的寬廣操作範圍使其成為許多應用的理想選擇，尤其是48V電信設備、高階夾層卡（AMC）和刀峰伺服器。晶片上的分流穩壓器可支援高於80V的電源及負電源監控。LTC2945可連續或按需求量測電流和電壓及計算功率，並儲存所有資訊及最大/最小值於I2C可存取暫存器。於整個溫度範圍內量測可以僅±0.75％的總非調整誤差（TUE）達成。如果任何參數超過用戶可設定的限制值，LTC2945將根據SMBus警示響應通訊協定提出暫存器及針腳警告。400kHz I2C 介面具備9個元件位址、一組阻斷匯流排重設計時器，和分開的SDA針腳，以簡化I2C光隔離，LTC2945-1版本提供了一個反向數據輸出I2C針腳，以搭配反向光隔離器配置。
LTC2945 及LTC2945-1 供應商業及工業版本。分別支援0°C至70°C 及 -40°C 至 85°C操作溫度範圍。兩種版本即日起可供貨符合RoHS規範的12接腳3mm x 3mm QFN 及12接腳MSOP 封裝。千顆量購計之單價為$3.57 美元起。如需更多資訊請參閱www.linear.com/products/power_monitors

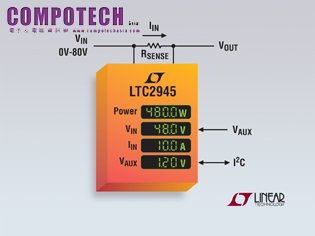

圖說:寬廣範圍電源監視器具備晶片上ADC, I2C & 分流穩壓器
LTC2945特性摘要
l 軌對軌輸入範圍：0V 至 80V
l 寬廣輸入電源範圍：2.7V 至 80V
l 用於 >80V 電源的分流穩壓器
l I2C 介面
l 低於 < ±0.75% 總未調整誤差的 ΔΣ ADC
l 針對電流和電壓測量的 12 位元解析度
l 內部乘法器可計算 24 位元功率值
l 附加的 ADC 輸入用於監視一個外部電壓
l 可儲存最小值和最大值
l 連續掃描和快照模式
l 具 IQ < 80μA 的關機模式
l 分離的 SDA 用於光隔離
l 採用 12 針腳 3mm x 3mm QFN 封裝和12接腳 MSOP 封裝
