2012年12月4日 – 凌力爾特(Linear Technology Corporation )日前發表60V DC/DC控制器LT3761，該元件專門設計以作為一定電流源和定電壓調節器。內部PWM調光產生器使其非常適用於驅動高電流LED，但同時也具備能使其適用於充電電池和超級電容的功能特性。LT3761的4.5V至60V輸入電壓範圍適合包括汽車、工業和建築照明等各式應用。LT3761使用一外部N通道MOSFET，可從標稱12V輸入驅動多達15 顆1A 白光LED，提供超過50瓦功率。其整合了高壓端電流感測，因此能用於升壓模式、升降壓模式，降壓模式或SEPIC架構。LT3761可於升壓架構提供超過94％的效率，因此不需外部散熱措施。頻率調節針腳使用戶可在100kHz及1MHz範圍內設定頻率，因此可達到最高效率，同時將外部元件尺寸和成本縮減至最小。結合散熱加強型MSOP-16封裝，使LT3761提供一個非常精小的高功率LED驅動器解決方案。
LT3761具備內部PWM產生器，可提供高達50:1的調光比，此外，也可利用外部PWM訊號以提供高達3000:1的調光比。對於較不嚴苛的調光需求，CTRL接腳則可用來提供10:1的類比調光範圍。其定頻、電流模式架構可在寬廣的電源和輸出電壓範圍內穩定操作，輸出短路保護及開路LED保護更提高了系統可靠性。LT3761的接地參考電壓FB接腳可作為幾種LED保護功能的輸入端，也使該轉換器可針對充電應用作為定電壓來源。
LT3761EMSE 目前供貨散熱加強型16接腳MSOP-16封裝，千顆量購計之單價為 $3.45美元起。延展溫度版本、或稱為I 等級的LT3761IMSE目前可供貨，千顆量購計之單價為$3.86 美元起。高溫或稱為 H 等級版本之LT3761HMSE 目前也已供貨，千顆量購計之單價為$4.11美元起。如需更多資訊請參閱www.linear.com/product/LT3761

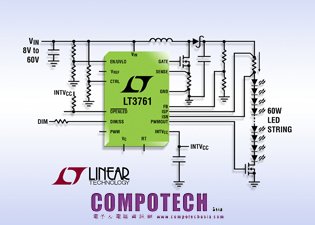

圖說: 60V, LED 控制器具備內部PWM 產生器
LT3761特性摘要
l用於LED的3,000:1 True Color PWM™ 調光
l寬廣 VIN 範圍: 4.5V 至 60V
l軌對軌電流感測範圍: 0V 至 80V
l可設定PWM 調光訊號產生器
l定電流 (±3%) 及定電壓 (±2%) 穩壓
l類比調光
l可透過升壓、SEPIC、負壓、降壓、升降壓模式或反馳配置驅動 LED
l輸出短路保護升壓
l開路 LED 保護及報告
l可調式切換頻率: 100kHz 至 1MHz
l可設定 VIN UVLO 具備遲滯
l用於電池充電器的C/10 偵測
l低關機電流: <1μA
l散熱加強型 16接腳MSOP 封裝
