2012 年12月11日– 凌力爾特(Linear Technology Corporation)日前發表用於2.5V至36V系統的三重供應優先PowerPath™控制器 LTC4417。該控制器可從三個輸入選擇最高優先的有效電源來向負載供電。優先性是由針腳分配定義，優先權透過指定針腳來設定，輸入源只有當在其電壓位於由精準欠壓與過壓門檻所形成電壓窗的 1.5% 內且持續 256ms 才被視為有效供電。LTC4417大幅簡化了設計，可從常見於手持設備和高可用性電子的多個不同電壓源產生電力。在此類系統中，優先器是比簡單的diode-OR更佳的解決方案，特別是在偏好的電源並非最高電壓時。 LTC4417控制器還可針對達-42V之逆向輸入保護負載。
PowerPath開關是透過外部背對背(back-to-back) P通道MOSFET建置，其擁有內建6V閘極保護。精心設計的快速開關控制可阻斷逆向及跨導電流，同時防止輸出壓降。 28μA低操作電流、從較低待機電源汲取次1μA、及關機模式使此控制器成為電池備份系統的理想選擇。 LTC4417的寬廣工作範圍適用於廣泛的電源，如牆式電源轉接器、USB、 Firewire、超級電容，和如鉛酸、鋰離子和堆疊鎳鎘電池。內建的級聯支援可超越三個電源擴展LTC4417的優先性。為將啟動時的湧浪電流降至最低，第一次的連接為軟啟動，開路汲極輸出會在電源位於有效電壓窗時提供顯示，欠壓和過壓遲滯則可透過單一電阻調整。
元件特適於全商業、工業及汽車溫度範圍， LTC4417 目前供貨24接腳 QFN (4mm x 4mm)及24接腳狹窄 SSOP 封裝。千顆量購計之單價為$3.05 美元起。評估電路板請洽網站或各地凌力爾特辦公室。如需更多資訊請參閱 www.linear.com/powerpath_controllers.

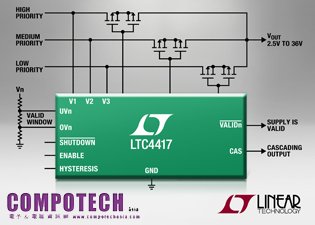

圖說: PowerPath™ 控制器可選擇最高優先有效輸入並提供逆向輸入保護
LTC4417特性摘要:
l 可連接最高優先有效供應至輸出
l 256ms ，1.5%精準過壓及欠壓驗證
l 寬廣操作電壓範圍: 2.5V 至 36V
l 針對逆向電池提供達–42V 保護
l 阻斷逆向及跨導
l 快速切換可將輸出壓降降至最低
l 28μA 低操作電流
l 從低於VOUT的電源汲取<1μA 電流
l 可調式過壓及欠壓遲滯
l 以級聯提供額外的輸入電源
l 供貨 24接腳狹窄 SSOP & QFN 封裝
