2013年1月29日-全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier,簡稱IR) 擴充SmartRectifier IC陣容,為交流-直流轉接器、個人電腦、伺服器及電訊開關模式電源 (SMPS) 應用內的返馳、正向和半橋式轉換器,推出IR1169高速同步整流器 (SR) 控制器。
IR1169的同步功能可把同步整流器MOSFET關閉,防止在連續傳導模式 (CCM) 操作下出現逆向電流,從而提升功能和可靠性。該先進的元件有別於現有解決方案,能夠透過直接傳感功能與電容器耦合,簡化設計及降低整體系統成本。
IR亞太區銷售副總裁潘大偉表示:「同步整流無疑較基於二極體的設計大幅節能。然而,傳統的同步整流模式繁複,而且往往需要搭配很多元件。先進的IR6119 SmartRectifier則能夠提升功率密度,促進在返馳、正向和半橋式拓撲內的效率及可靠性;且能簡化設計及減少產品的元件數量,藉以降低整體系統成本。」
IR1169具有IR專利的200V高壓IC技術,以支援脈衝模式操作。即使在輕載的情況下,該元件也可提升效率。IR1169憑藉先進的消隱電路與雙脈衝抑制功能,達到堅固耐用的特性及噪音免疫能力,確保在固定和變頻應用內維持可靠的操作。
其他主要功能包括最高達500kHz開關頻率、防跳動邏輯和欠壓閉鎖 (UVLO) 保護、4A峰值關閉閘極驅動電流、微功率啟動和低靜態電流、10.7V閘極驅動箝位、50ns關閉傳播延遲,以及從11V到20V的寬廣Vcc操作範圍。
規格
元件編號 |
封裝 |
類型 |
拓撲 |
VD |
VOUT |
IO+/IO- |
開關傳播延遲 |
IR1169SPBF |
SO-8 |
管裝 |
返馳、正向、半或全橋式 |
200V |
10.7V |
+1A/-4A |
70ns/50ns (典型) |
IR1169STRPBF |
捲帶 |
數據資料與應用手冊已於 IR 的網站 www.irf.com提供。配備了IR1169的IRAC1169-TO220子卡亦已供應。

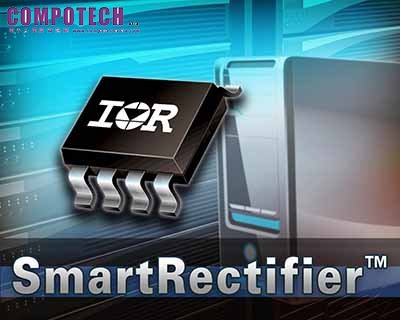

產品現正接受批量訂單。全新元件採用了8引腳SOIC封裝,並且不含鉛及符合電子產品有害物質限制指令 (RoHS)。
關於美商國際整流器公司 (International Rectifier;IR)
國際整流器公司 (NYSE:IRF) 是全球功率管理技術方面的領導廠商。IR的數位、類比和混合訊號IC及其他先進功率管理元件可用來驅動高效能運算,且為廣泛的商業和消費者應用節省能源。世界上有不少著名的電腦、省電電器、照明設備、汽車、衛星系統、航空和國防系統製造商都倚靠IR的功率管理技術來設計其下一代產品。欲進一步瞭解IR,敬請瀏覽該公司網站 www.irf.com。
