凌力爾特極小、表面黏著、密閉式電壓參考具備卓越穩定性

2013 年2月18日– 凌力爾特(Linear Technology)日前發表 LS8 參考家族，其包含一系列密閉式精準電壓參考，並採用 5mm x 5mm 表面黏著、 低壓力陶瓷封裝。這些精準電壓參考可提供卓越的長期穩定性及一致性的可預測行為，而無論時間及操作條件。針對長期最佳操作效能及數十年耐用性的要求， LS8 封裝提供了針對大型金屬罐或陶瓷DIP封裝的替代方案。

電壓參考內部晶粒的機械應力經常導致輸出電壓的位移。 LS8封裝則能達到優越的穩定性，並透過多種方式將應力降至最低。首先，LS8為密封式封裝，因此可消除潮濕效應，這項顯著且往往無法識別的誤差來源，是由於在非密閉塑料封裝所吸收的水分。在一般情況下，隨著相對濕度25％的變化，非密閉性元件可能會產生150ppm以上的誤差。此外， LS8封裝具有最小的直接晶粒接觸，因此可降低封裝的晶粒應力。相反的，塑料成型會隨著時間的和溫度推移而直接施加應力至矽晶，因為矽和塑料具有不同的熱膨脹係數，塑料元件的溫度循環將施加非彈性應力至晶粒，其結果將導致剩餘誤差，即使當元件返回至25℃時亦然。同樣地，具有長期漂移誤差的大元件，是因隨時間推移之塑料封裝穩定性影響。而所有影響在LS8參考系列中均顯著降低，凌力爾特設計經理Brendan Whelan表示：「LS8封裝是參考電壓的一項突破，其可將濕度、遲滯和長時間漂移降至最低，因此可使系統校準的要求降至最少，這對於任何精密設備製造商都將是好消息。」

LS8 參考系列產品基於四組凌力爾特最受歡迎的精準電壓參考元件，分別為 LTC6655、LTC6652、LT6654 及 LT1236。其包括5V 隱藏 Zener 參考及三組低 dropout 2.5V 帶隙(band-gap) 參考。這些電壓參考涵蓋廣泛的特性、包括2ppm/°C 至 20ppm/°C溫度漂移、-40°C 至125°C 操作範圍及低至0.25ppm的低頻率雜訊。

凌力爾特 LS8 參考現可量產供貨。更多資訊請參考 www.linear.com/product/LTC6655.

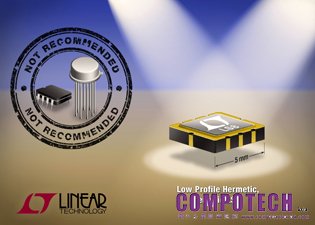

圖說: LS8 封裝大幅提升電壓參考效能

LS8特性摘要

·         密閉式封裝不產生潮溼效應

·         絕佳的熱遲滯效能

·         絕佳的長期穩定效能

·         一致性的行為

·         扁平、 5mm x 5mm 表面黏著 LS8 封裝

·         LTC6655-2.5:  2.5V 精準帶隙參考

o        A等級 2ppm/°C

o        B 等級 5ppm/°C

o        領導業界的雜訊效能 < 625nV_P-P

o        5ppm 熱遲滯 (0°C 至 70°C)

o        20ppm/√kHr 長期穩定性

·         LTC6652-2.5:  2.5V 精準帶隙參考

o        A 等級 5ppm/°C

o        B 等級 10ppm/°C

o        350μA 供應電流具備 2μA 關機電流

o        8ppm 熱遲滯 (0°C 至 70°C)

o        20ppm/√kHr 長期穩定性

·         LT6654LS8-2.5:  2.5V 精準帶隙參考

o        A 等級 10ppm/°C

o        B 等級 20ppm/°C

o        供應電壓從100mV Dropout 至高達 36V

o        3ppm 熱遲滯 (0°C 至 70°C)

o        15ppm/√kHr 長期穩定性

·         LT1236LS8-5:  5V 精準隱藏 Zener 參考

o        A 等級 5ppm/°C

o        B 等級 10ppm/°C

o        0.6ppm_p-p  雜訊 (0.1Hz 至 10Hz)

o        8ppm 熱遲滯 (0°C至 70°C)

o        20ppm/√kHr 長期穩定性
