2013年3月11日-橫跨多重電子應用領域、全球領先的半導體供應商意法半導體（STMicroelectronics，簡稱ST）宣佈新系列微控制器首批樣品現已上市。新系列微控制器整合目前性能最高的180MHz ARM Cortex-M4內核和繪圖強化技術，實現了更豐富的用戶體驗，意法半導體還攜手市場領先的軟體廠商SEGGER，為嵌入式繪圖開發提供更多的軟體支援。此外，意法半導體宣佈整合超大儲存容量的168MHz系列已投入量產，該產品已於2012年起開始為主要客戶提供樣品。

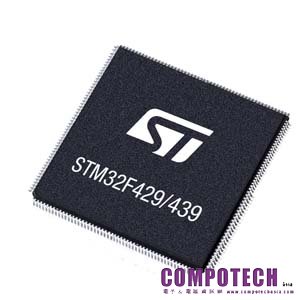

全新180MHz STM32F429/39系列進一步擴大STM32系列在Cortex-M微控制器市場的性能領先優勢，新的製程和設計技術降低了關機模式的電流消耗，可延長可攜式應用的電池使用壽命。此外，STM32F429/39擁有多項新功能，如TFT-LCD控制器、加快繪圖處理性能的Chrom-ART Accelerator™和SDRAM記憶體介面，為智慧電錶、小型家電、工業設備及醫療裝置等應用實現功能更豐富、內容更深刻的以及更直接的操作。
I2S（Inter-IC Sound）分時多工 （Time Division Multiplex）音效連接介面可實現多路音效設計。新系列的部分產品還為嵌入式處理器提供最新、最強大的防複製安全功能，全新STemWin繪圖軟體還可存取SEGGER emWin嵌入式繪圖軟體堆疊，充分發揮這些新繪圖硬體功能的優勢。
意法半導體向STM32客戶免費提供STemWin軟體。該軟體內建SEGGER VNC虛擬網路運算系統，可運用網際網路協議遠端查看用戶介面。該軟體還為開發人員提供其它強大的功能，其中包括視窗管理和widget 包、支援觸控螢幕/滑鼠，記憶體裝置內容可實現無閃爍螢幕更新。
意法半導體微控制器部總經理Michel Buffa表示：「隨著STM32F429/39系列上市，STM32系列又樹立一個新的重要標準。我們非常高興與SEGGER攜手為客戶開發出高品質繪圖開發工具STemWin，讓我們的客戶能夠充分發揮STM32F429/39系列的新功能。2012年11月發佈的STM32F427/37系列也已投入量產，這些產品具有出色的內核性能和市場領先的記憶體容量，可支援豐富的應用功能和強大的軟體環境。」
STM32F429/39已開始提供樣品給主要客戶，採用現有的LQFP100、LQFP144、WLCSP、LQFP176和UFBGA176封裝。此外，意法半導體還推出兩款超過200針腳的LQFP208和TFBGA216封裝，更多的I/O能夠讓設計人員最大幅度地發揮新產品的性能和功能。
STM32F429VGT6內建1MB快閃記憶體和256KB SRAM，採用LQFP100封裝；STM32F439BIT6內建2MB快閃記憶體、256KB RAM和密碼赫序（Crypto/Hash）硬體處理器，採用LQFP208封裝。
詳細技術訊息：
STM32F429/39系列採用最新的180MHz的ARM Cortex-M4處理器內核，可取代當前基於微控制器和中低階獨立數位訊號處理器的雙晶片解決方案，或者將兩者整合成一個基於標準內核的數位訊號控制器。微控制器與數位訊號處理器的整合還可提高能效，讓用戶使用支援STM32的強大研發生態系統。STM32F4產品內建意法半導體的即時自我調整（ART，Adaptive Real-Time）加速技術，進一步提升ARM Cortex-M4內核的處理性能。 ART 加速器實現了快閃記憶體執行零等待，工業標準測試取得225DMIPS（Dhrystone MIPS）和606 Coremark （EEMBC Coremark benchmark）的優異表現。
STM32F429/39為設計人員提供最大2MB快閃記憶體或1MB雙區快閃記憶體，每種快閃記憶體內建256KB RAM，讓嵌入式系統能夠使用先進平台，如Microsoft® .NET、Java 或uC Linux™，而嵌入式系統設計人員過去只能使用結構化編程語言，如C語言。這一概念使開發人員能夠開發功能更豐富的應用軟體，以更快的速度和更高的效率提供更強的用戶體驗。內建雙區快閃記憶體的微控制器可實現讀寫同步操作，有助於保護記憶體內容，如當一個應用程式正常執行時，可稍後安全地安裝應用下載更新。
此外，該系列產品還增加外部高速SDRAM模組介面，從而為客戶提供一個節省成本的外部SRAM記憶體選擇，這個最新的外部記憶體介面還有一個84MHz的32位元寬的數據總線。
內部進階型顯示控制器可將應用連至標準的TFT-LCD顯示器，同時還有助於基於微控制器的應用系統降低成本、縮小外觀尺寸，提高實時性能。內部TFT-LCD控制器內建意法半導體的Chrom-ART Accelerator。這是一個能夠加快繪圖處理速度的硬體模組，相較於Cortex-M4內核上執行軟體，能夠將像素格式轉換速度和傳輸速率提高一倍。開發人員還可透過微控制器典型的片上特性，如嵌入式重置功能和穩壓功能，以及豐富的周邊設備介面和片上整合的記憶體。STM32F429/39系列不存在高功耗、外部記憶體元件以及作業系統的非決定性問題，這些在基於微處理器的系統設計中是十分典型的。
透過提供先進的I2S TDM數位音效介面，STM32F429/39可支援多路音效設計，而早期的微控制器通常僅可支援雙通道I2S標準。
數據安全和加密功能也有得到相當的提升。STM32F21x和STM32F41x系列的硬體加密碼赫序（Crypto/Hash）硬體處理器可支援SHA-1演算法，而STM32F437和STM32F439增加了對SHA-2以及進階加密標準（AES GCM，AES Galois/Counter Mode）和聯合編碼機（CCM，Combined Cipher Machine）的支援。此外，STM32F439 提供先進的記憶體保護功能，只可對快閃記憶體進行限制性的執行存取。這些新的記憶體保護功能可協助軟體IP供應商、客戶以及晶片供應商防止韌體被非法複製。
即使核心性能進一步提高，STM32F429/39系列的關機模式電流仍然降至100µA（典型值），約為現有STM32 F2 和STM32 F4微控制器的三分之一，這受益於意法半導體先進的90奈米製程和新的設計方法。為目前尋找執行模式性能優異而關機模式功耗低的客戶提供了解決方案。STM32F427/37和STM32F429/39系列是意法半導體STM32的高階產品，STM32微控制器產品陣容強大，從基於Cortex-M0 32位元內核的入門級STM32 20F0系列，到基於Cortex-M3內核的超低功耗、主流及高性能的STM32 L1、STM32 F1和STM32 F2系列，再到基於Cortex-M4的STM32 F3和內建DSP功能和浮點單元（FPU）的F4混合訊號高性能微控制器。全系產品均受益於意法半導體的低功耗製程。
STM32全系產品的針腳、軟體和周邊設備均可相容，並配有巨大的開發支援生態系統，包括程式碼範例、設計IP、低成本的探索套件（Discovery Kit）和第三方開發工具，可提升設計系統擴展和軟硬體再用的靈活性，最大化STM32平台的投資報酬率。
