凌力爾特發表17V, 2.25MHz 同步降壓穩壓器

2013年4月10日–凌力爾特 (Linear Technology) 日前發表高效率、 17V 輸入同步降壓穩壓器LTC3621， 該元件可提供1A 連續輸出電流至低於0.6V的輸出。同步整流提供高達95%的效率，而 Burst Mode^® 操作時只需3.5µA的無負載電流。 LTC3621可切換於固定的1MHz 頻率，而 LTC3621-2 則可切換於 2.25MHz。定頻電流模式架構可將切換雜訊降至最小，並同時提供快速的線性及負載瞬變響應。LTC3621/-2可操作於2.7V 至17V的輸入電壓範圍，使其適用於單顆 / 雙顆鋰電池應用和12V中間匯流排及汽車系統。結合2mm x 3mm DFN 或 MSOP-8 封裝高切換頻率及極小、低成本的電容及電感，造就非常精小的layout面積。

LTC3621/-2的 60ns 最短導通時間能降壓16V 輸入至 2.5V ，切換頻率為2.25MHz ，而無需脈衝跳略，因此是汽車應用等必須維持切換雜訊高於 AM 無線電頻段的理想選擇。 3.5µA 靜態電流使其非常適用於 always-on 等要求最長電池續航力的應用。而針對要求最低雜訊之應用， LTC3621/-2則可配置為脈衝跳略或強制連續操作，以使雜訊及潛在的RF干擾降至最低。其它特性包括電源良好電壓監視器、內部補償及過熱保護。

LTC3621EDCB 及LTC3621EDCB-2 供貨 2mm x 3mm DFN-6， 而 LTC3621EMS8E 及 LTC3621EMS8E-2 供貨8接腳、散熱加強型MSOP封裝。兩種封裝及頻率選項版本千顆量購計之單價為$2.55美元起。工業等級版本的 LTC3621IDCB, LTC3621IDCB-2, LTC3621IMS8E及 LTC3621IMS8E-2 保證可操作於 -40°C 至125°C 操作接面溫度範圍，千顆量購計之單價為 $2.81 美元起。所有版本均已供貨。如需更多資訊請參閱 www.linear.com/product/LTC3621.

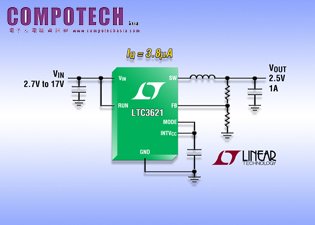

圖說: 17V, 1A 同步降壓穩壓器只需 3.5µA 靜態電流

LTC3621/-2 特性:

l 寬廣 V_IN 範圍: 2.7V 至 17V

l 寬廣 V_OUT 範圍: 0.6V 至 V_IN

l  95% 最高效率

l 低 I_Q < 3.5μA, 零電流關機

l 定頻操作

n 1MHz:LTC3621

n  2.25MHz :LTC3621-2

l 全 Dropout 操作具備低 I_Q

l 1A 額定輸出電流

l +1% 輸出電流精度

l 電流模式操作以達到卓越的線性及負載瞬變響應

l  脈衝跳略、 強制連續或Burst Mode^®操作

l 內部補償及軟啟動

l 過溫度保護

l 精小 6接腳 DFN 2mm × 3mm 封裝或 8接腳 MSOP 封裝具備電源良好輸出及獨立的 SGND 針腳
