2013年4月30日 - 凌力爾特日前推出隔離式8埠供電裝置（PSE）控制器晶片組LTC4290/LTC4271，其專門設計以用於與IEEE 802.3at（PoE +）Type 1 和Type2相容的乙太網路供電（PoE）系統。LTC4290/4271針對更簡單、更低元件數設計提供8個獨立的PSE通道，除可縮減電路板空間，並可降低整體方案成本。 LTC4271提供一個連接至PSE主機的數位介面，而LTC4290則提供高壓乙太網路介面，兩個IC可經由經濟的乙太網路變壓器橋接。變壓器隔離式的通訊協議可取代多六個昂貴的光耦合器和一個用於傳統設計的複雜隔離式3.3V電源，因此能大幅節省成本，並提供更強固而容易生產的設計。
LTC4290/LTC4271晶片組針對普遍相容性測試中的PoE +和PoE系統取得100％互操作性。當與LT4275供電裝置（PD）控制器搭配時，完整的端對端 LTPoE++系統可提供高達90W，同時保持與PoE+和PoE的完全相容。
使用者將可從80V埠針腳的強固性和業界最低功耗而獲益，使得散熱設計較搭配 PSE的設計大為簡易，其整合了一般具有較高導通阻抗但相對質弱的 MOSFET。PD可透過專利雙模、四點偵測機制發現，以針對錯誤PD偵測達到最高免疫性。先進的電源管理也包括擇優性的快速關機、12位元每埠電壓和電流回讀、8位元可設定限流和7位元可設定過載限流，以及可現場升級的韌體。1MHz I2C介面允許主控制器數位化地配置IC或查詢埠讀數。同時提供 “C” library來降低NRE並縮短產品上市時間。
LTC4290目前提供三種功率版本：A等級使用凌力爾特的LTPoE++™訊令以支援38.7W、52.7W、70W和90W PD; B等級使用PoE+訊令以支援25.5W PD;而C等級使用PoE訊令以支援13W PD。所有晶片組均採用工業溫度等級。 LTC4290符合RoHS標準，採用40接腳6mm x 6mm QFN封裝，而LTC4271採用24接腳4mm x 4mm QFN封裝。 LTC4290/71晶片組以千顆量購計之單價為$10美元起，現已量產。LTC4290/LTC4271是凌力爾特的第一款8埠PSE控制器，並補足LTC4274 單埠、LTC4266 4埠以及LTC4270/71 12埠PSE控制器。欲了解更多相關訊息，請參閱www.linear.com/LTPoE++。

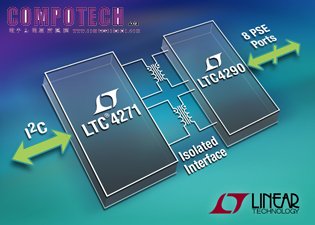

圖說：變壓器隔離式8埠PSE控制器可降低成本
LTC4290/LTC4271 特性:
l 8組獨立的PSE通道
l 符合IEEE802.3at Type 1和Type 2
l 晶片組提供電氣隔離
n 降低BOM成本
n 可去除達6個高速光耦合器
n 可去除隔離型3.3V電源
l 低功耗
n 每個通道具有0.25 Ohm 感測電阻
l 極高可靠性的4點PD檢測
n 2點強迫電壓
n 2點強迫電流
l VEE & VPORT 監控
l 每秒平均埠電流
l 支援2對及4對的輸出功率
l 1MHz I2C 相容串列控制介面
l 供貨三種功率等級
n A等級 – LTPoE++ 38.7W 至 90W
n B 等級 – PoE+ 25.5W
n C 等級 – PoE 13W
l 40接腳 6mm x 6mm (LTC4290) 與 24接腳 4mm x 4mm (LTC4271) QFN 封裝
