2013年6月4日--凌力爾特 (Linear Technology Corporation )日前發表高壓、低雜訊、低壓差線性穩壓器LT3055，可提供高精度、可編程的電流限制和診斷功能。該元件具備達500mA的輸出電流，全負載時壓差電壓為350mV。並具有寬廣的2V至45V輸入電壓範圍，可提供從0.6V至40V的可調輸出電壓。於REF/ BYP接腳的單一電容提供可編程的低雜訊操作，在10Hz至100kHz的頻寬僅25µVRMS，加上參考軟啟動功能，可防止輸出電壓於開機時過衝。輸出電壓容差於整個線性、負載和溫度範圍可達到±2%之高精準度。
LT3055提供多項診斷和安全功能。IMAX針腳上的電阻可設定限流，於整個溫度範圍內可達到±10%之精度。而IMIN針腳上的電阻可設定最小輸出電流檢測器，對於判別開路條件相當實用。此外，電流監視功能可輸出等於1/500輸出電流的電流，允許用戶測量輸出電流或計算元件功耗。當LT3055處於電流限制（FAULT2）、操作於低於其最小輸出電流（FAULT1）或處於熱限制（包括FAULT1和FAULT2）時，邏輯故障針腳會置於低電位，另外，PWRGD會針對輸出穩壓提供指示，TEMP針腳則可指示晶粒溫度。LT3055的內部保護電路並包括了電池反接保護、輸出反向保護、逆向電流保護、內部錯誤限流及熱限制。
LT3055透過小型、低成本的3.3µF陶瓷輸出電容操作，進而最佳化穩定性和瞬變響應。透過纖小的外部電容使其不需增加串聯電阻（ESR），這是許多其他穩壓器常見的需求。LT3055的寬廣輸入和輸出電壓範圍、快速瞬態響應、65µA低靜態電流（操作中）和<1µA（關機）使其成為主動天線設施、工業電源、需要最佳運航力的電池供電系統、和需要診斷資訊和保護功能之高可靠性電源的理想選擇。
LT3055 供貨散熱加強型 16接腳 3mm x 4mm DFN 及 16接腳 MSOP 封裝，兩者均具備精小腳位。 E及 I等級版本具備-40°C 至 +125°C操作接面溫度， MP等級可操作於 -55 至+150°C (僅MSOP 封裝)、 H 等級可操作於 -40°C 至 +150°C (僅MSOP 封裝)。元件可立即供貨，E等級千顆量購計之單價為 $2.20 美元起。 如需更多資訊請參閱www.linear.com/product/LT3055

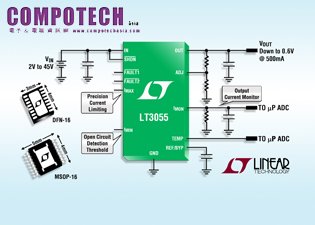

圖說: 45VIN, 0.6VOUT 500mA 超低雜訊 LDO 具備診斷功能
LT3055 特性：
l 輸出電流：500mA
l 壓差電壓：350mV
l 輸入電壓範圍：2V 至 45V
l 可設定精準電流限值：±10%
l 可設定最小 IOUT 監視器
l 輸出電流監視器：IOUT 的 1/500
l 故障 (Fault) 指示器：電流限值、最小IOUT或熱限值
l 低雜訊：25µVRMS (10Hz 至 100kHz)
l 可調輸出 0.6V 至 40V
l 參考軟啟動功能避免輸出電壓於開機時過衝
l 輸出容差：±2% (在整個負載、電壓和溫度範圍內)
l 可在採用低 ESR 陶瓷輸出電容 (最小電容值為 3.3µF) 時實現穩定
l 關機電流：<1µA
l 電池反接和熱限制保護
l 熱限制保護
l 16 接腳 3mm x 4mm DFN 和 MSOP 封裝
