2013 年8月16日--凌力爾特 (Linear Technology Corporation )日前發表三組輸出、36V降壓開關穩壓器LT3514，該元件具備100％工作週期操作，可於低如0.8V之電壓時從一個通道提供2A的連續輸出電流，以及從其他兩個通道提供1A。該元件的3.2V至36V(40VMAX) 輸入電壓範圍使其非常適於汽車和工業等要求多個輸出之應用。 LT3514的獨特設計包括一內建的升壓穩壓器，使每個通道可操作於100％工作週期，即使輸入電壓低至3.2V。此架構使LT3514非常適合需要連續輸出穩壓之應用，例如汽車冷啟動和停止啟動(stop-start)的情況。
LT3514之切換頻率可由使用者設定於250kHz至2.2MHz間，並可於整個範圍內同步化，使設計者能最佳化效率，並同時避開關鍵的雜訊敏感頻段。結合28接腳4mm x5mm QFN封裝及高切換頻率，使其能使用小型外部電感和電容，為多輸出應用提供了精小且具熱效益的方案。
LT3514利用一內部3A開關和兩組1.45A開關以進行降壓轉換，以220mA開關用於內部升壓電路，並將必要的振盪器、控制和邏輯電路整合至單一晶粒中。特殊設計技術於寬廣的輸入電壓範圍內可提供高達88％的效率，電流模式架構並可實現快速瞬變響應及卓越的環路穩定性。反相切換可降低輸入漣波，強大的短路保護功能亦提高系統的可靠性。其他特性包括輸出電壓追踪、可設定欠壓鎖住和電源良好針腳，以在所有輸出達到穩壓時提供指示。
LT3514 目前供貨散熱加強型 4mm x 5mm QFN-28及 TSSOP-24 封裝。LT3514E 千顆量購計之單價為 $3.50美元起。 LT3514I 經測試保證可操作於 -40°C 至 125°C接面溫度範圍，千顆量購計之單價為 $3.85美元起。兩種版本均可供貨，如需更多資訊請參閱 www.linear.com/product/LT3514

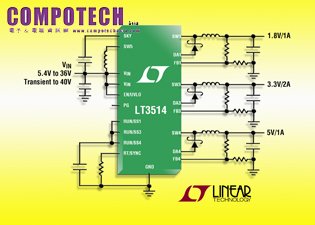

圖說: 36V,三組 2A+ 1A + 1A (IOUT), 2.2MHz 降壓DC/DC轉換器
LT3514特性摘要:
- 寬廣輸入範圍: 3.2V 至 36V (40VMAX)
- 一組 2A 輸出及兩組1A 輸出
- 100% 工作週期操作
- 電阻可設固定頻率
- 短路強固性
- 寬廣 SYNC 範圍: 250kHz 至 2.2MHz
- 反相切換降低漣波
- 800mV FB 電壓
- 獨立 Run/軟啟動針腳
- UVLO關機
- 內部補償
- 過熱關機
- 極小 28接腳 (4mm × 5mm) 散熱加強型QFN & TSSOP-24 封裝
