2013 年9月4日--凌力爾特(Linear Technology)日前發表一款超高動態範圍RF下變頻混頻器LTC5551，以滿足需最佳效能之應用。 LTC5551提供非常高的+36dBm IIP3（輸入三階截取點）線性度，以及9.7dB低雜訊指數，可比擬最高的IIP3被動混頻器。LTC5551不像被動混頻器一般具備7dB至9dB轉換損耗，其擁有2.4dB轉換增益，可大幅提高接收器的動態範圍。該元件還具有廣泛的RF頻率範圍能力，可操作於300MHz至3.5GHz。
此外，被動混頻器還需要高LO（本地振盪器）驅動以達到聲稱的IIP3。 LTC5551具有一個內建的LO緩衝器，僅需0dBm驅動位準，因此可達到最小的外部電路和成本。透過去除使用者接收器的高功率LO訊號，可大幅減少不想要的輻射潛在來源，以此簡化濾波和RF屏蔽需求。
LTC5551可確保可靠的無線性能，擁有高1dB壓縮點+18 dBm。 RF和LO輸入端均整合balun變壓器，進一步降低成本和外部元件，並簡化了設計任務。該混頻器可從單一3.3V電源供電，電流消耗204mA，因此可以極低功耗提供高性能。必要時，該混頻器還具有一個透過ISEL引腳控制的低功率模式，在此模式下，電流消耗可降低30％至142 mA，使IIP3略轉為+29.3 dBm。
此混頻器的優異性能非常適合廣泛的關鍵任務，以及暴露在強干擾源之高效能應用，如多載波GSM、4G LTE和LTE-Advanced多模基地台、點對點回程網路(backhaul)、軍事通訊、無線中繼器、公共安全無線電、VHF / UHF/ 閒置頻段(white-space)無線電接收器，以及雷達和航空電子設備。
該混頻器可簡易地透過致能針腳關機。當禁能時，該 IC 只耗100µA (最大值) 待機電流。元件可於 500ns 內開關，因此適合 burst-mode 接收器。 LTC5551 特適操作於-40°C 至 105°C 機殼溫度。該混頻器的最小外部電路及其16接腳、 4mm x 4mm QFN 封裝提供相當精小的方案。 LTC5551千顆量購計之單價為 $7.25 美元起。產品可立即量產。如需更多資訊請參閱: www.linear.com/product/LTC5551

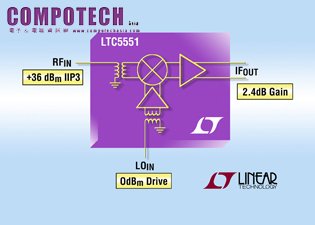

圖說: LTC5551 超高IIP3 及高增益 RF混頻器
LTC5551特性摘要:
|
操作頻率
|
300MHz 至 3.5GHz
|
|
IIP3
|
+36dBm
|
|
轉換增益
|
2.4dB
|
|
雜訊指數 (NF)
|
9.7dB
|
|
LO 驅動位準
|
0dBm
|
