凌力爾特42V、4A(IOUT) 同步降壓DC/ DC Silent Switcher 僅耗2.5µA靜態電流

本文作者：凌力爾特點擊： 2013-10-22 11:35

前言：

2013年10月22日--凌力爾特 (Linear Technology Corporation)日前發表 4A、 42V 輸入同步降壓切換穩壓器LT8614。獨特的 Silent Switcher^™架構使其可降低 EMI/EMC 輻射超過 20dB，遠低於 CISPR 25 Class 5 限制。即使切換頻率超過 2MHz，同步整流仍提供高達96％的效率，Burst Mode®操作則可在無負載待機狀態下保持低於2.5µA的靜態電流。而3.4V至42V輸入電壓範圍更使其成為汽車和工業應用的理想選擇。

LT8614內部高效率開關可提供達4A的連續輸出電流至低如0.97V的電壓。 Burst Mode操作提供超低靜態電流，使其適合如汽車“always-on”系統等需要延長電池壽命之應用。該元件的獨特設計可在所有條件下保持僅200mV（@ 1A）的最小壓差，是因應如汽車冷啟動情況之理想選擇。此外，只需30ns的快速最低導通時間可使2MHz的定頻從16V輸入切換至1.0V輸出，確保設計者能在最佳化效率的同時並避開嚴苛的雜訊敏感頻段。LT8616的20 接腳3mm x 4mm QFN封裝及高切換頻率可維持小型的外部電感和電容，提供精小及具高散熱效益的接腳佔位。

LT8614利用內部頂端和底部高效率電源開關，並將必要的升壓二極體、振盪器，控制和邏輯電路全數整合於單一晶粒中。低漣紋Burst Mode操作可於低輸出電流保持高效率，同時將輸出漣波維持在10mV_PK-PK以下。特殊設計方法和新高速製程能在寬廣輸入電壓範圍內達到高效率，電流模式架構能達到快速的瞬變響應並具備卓越的迴路穩定性。其它特性包括內部補償、電源良好標示、輸出軟啟動/追踪和過熱保護。

LT8614EUDC採用3mm x 4mm的QFN封裝，定價為$4.25美元起。工業溫度版本的LT8614IUDC經測試保證可操作於-40°C至125°C的接面溫度範圍，定價為$4.68 美元起。汽車等級版本的LT8614HUDC經測試保證可操作於-40°C至150°C的接面溫度範圍，定價為$4.93美元起，以上均為千顆量購計之單價，所有版本均可供貨。如需更多資訊請參閱 www.linear.com/product/LT8614

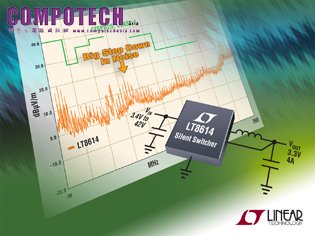

圖說: 42V，4A (I_OUT),，2.2MHz 同步降壓DC / DC變壓器可降低超過 20dB的EMI/EMC 輻射

LT8614特性:

Silent Switcher™ 架構：
-超低 EMI / EMC 輻射
-可在高頻下實現高效率
效率高達 96%
寬輸入電壓範圍：3.4V 至 42V
超低靜態電流Burst Mode^®操作： 2.5µA I_Q (調節 12V_IN 至 3.3V_OUT) ，輸出漣波 <10mV_P-P
高效率同步操作
快速最短導通時間：30ns
在所有條件下均可提供低壓差：200mV (在 1A時)
可調及可同步頻率範圍：200kHz 至 3MHz
峰值電流模式操作
準確的 1V 致能接腳門檻
內部補償
輸出軟啟動和追蹤
小型 20接腳 3mm x 4mm QFN 封裝

關於凌力爾特

凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule^Ò子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
