IR為300W馬達功率應用推出半橋式功率模組擴充µIPM陣容

本文作者:國際整流器公司       點擊: 2013-11-04 16:45
前言:

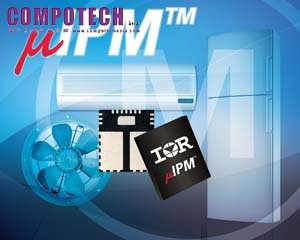

2013114--全球功率半導體和管理方案領導廠商國際整流器公司 (International Rectifier,簡稱IR) 擴充高度整合、超精密的專利待批µIPM功率模組陣容,推出IRSM808-105MHIRSM807-105MH型號。兩款新產品均為馬達功率高達300W的高效率家電和輕工業應用作出優化。




IRSM808-105MHIRSM807-105MH半橋功率模組採用了超精密8×9×0.9mm PQFN封裝,比現有的3相位馬達控制功率IC減少高達60%的佔位面積,從而為冷藏設備的壓縮機驅動器、加熱循環和水循環系統所用的泵、空調扇、洗碗機及自動化系統等應用,提供不需散熱片的高精密解決方案。



IR亞太區銷售副總裁潘大偉表示:「IRSM808-105MHIRSM807-105MH半橋µIPM功率模組不但比現有的領先解決方案減少高達60%的佔位面積,且能以本小利大的方式提供卓越的輸出電流效能和系統效率,還使設計師可作更具延展性的設計。」



IR專利待批的µIPM產品系列採用通用引腳和封裝尺寸,帶來可延展的功率解決方案。該系列具備為變頻驅動器而優化,既堅固耐用亦高效率的高壓FredFET MOSFET開關,配合IR最先進的高壓驅動器IC,提供由2A10A不等的直流電流額定值,而電壓則可以是250V500VIR為相關市場率先引入全新的方法,利用PCB銅線替模組散熱,從而能藉著較小的封裝設計來減低成本,並可省卻外置散熱片。此外,與傳統雙列直插式模組方案相比,標準QFN封裝技術減省了穿孔式第二流道組裝,更提升了散熱效能,故能進一步簡化組裝程序。



產品規格

元件編號



尺寸 (mm)

電壓

IO
(
25°C下的直流)

馬達電流**

馬達功率
VO=150/75VRMS

拓樸









散熱片

散熱片





IRSM808-105MH

8 × 9

500V

10A

1.1A

1.3A

285W/390W

半橋

IRSM807-105MH

8 × 9

500V

10A

1.1A

1.3A

285W/390W

半橋

** RMSFc=16kHz2相位脈衝寬度調變,∆TCA=70°CTA 25°C



產品現正接受批量訂單。全新元件符合電子產品有害物質限制指令 (RoHS)。數據資料已在 IR 的網站www.irf.com供應。
