凌力爾特三組輸出高電流 LED 驅動器控制器可驅動超過 250W 的 LED 功率

本文作者：凌力爾特點擊： 2013-11-22 11:09

前言：

2013年11月22日--凌力爾特(Linear Technology Corporation)日前發表一款三組輸出DC / DC控制器LT3797，以驅動三個獨立的LED通道。元件的固定頻率、電流模式架構可於寬廣的電源和輸出電壓範圍提供恆定、精準的調節LED電流。其2.5V至40V輸入電壓範圍具備耐60V的瞬變，使其適用於汽車應用等須操作於冷啟動、停止/啟動和負載突降之條件，及廣泛的工業應用領域。LT3797的各個通道可透過升壓、降壓或SEPIC架構驅動寬廣的LED功率範圍。在升壓配置下，可藉由超過1A的 LED電流驅動三個高達90V的LED通道，效率高達93％，從標稱12V輸入並可提供超過250W的功率。三個通道中的每個通道還能以獨立的True Color PWM^™訊號操作，使每個通道可以達3000:1調光比進行調光。每個通道並可在升壓模式下提供可靠的開路LED和短路保護，提供汽車應用中所需要的高安全性和可靠性設計。頻率調節針腳可讓使用者設定100kHz和1MHz之間的頻率，以最佳化效率，同時大幅縮減外部元件尺寸。其散熱加強型7mm x 8mm QFN封裝，更針對20W至250W的LED應用提供了相當精小的解決方案。

LT3797之設計使每個通道可運用最合適的配置來驅動LED串，無論是升壓、降壓、SEPIC或上述之組合。其高壓側電流感測使每個通道可使用相同或不同的配置，而軌對軌電流感測使輸出範圍可從0V至100V，提供高度設計彈性。其他特性包括過壓和欠壓鎖住、運用CTRL針腳進行20:1類比調光，及外部同步化。

LT3797EUKG 目前供貨散熱加強型52接腳 7mm x 8mm QFN 封裝，千顆量購計之單價為 $4.95美元起。 LT3797IUKG 經測試保證操作於 -40°C 至 125°C 接面溫度範圍，千顆量購計之單價為$5.54 美元起。所有版本均已供貨。如需更多資訊請參閱 www.linear.com/product/LT3797

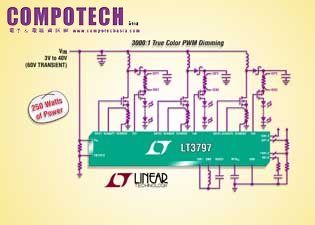

圖說: 高電流三組輸出LED 驅動器

LT3797 特性摘要:

三組獨立 LED 驅動器通道
寬廣的輸入電壓範圍: 2.5V 至 40V 可耐 60V V_IN瞬變
軌對軌 LED 電流感測: 0V 至 100V
3,000:1 True Color PWM™ 調光
TG 驅動器以用於 PMOS LED 斷開
可操作於升壓、降壓、升降壓、SEPIC 或返馳架構
開路LED 保護
提供具短路保護能力的升壓
針對獨立通道的錯誤標示
可設定的V_IN 欠壓及過壓鎖住
可調式切換頻率: 100kHz 至 1MHz
可與外部時脈同步化
CTRL 針腳提供類比調光
可設定的軟啟動
52接腳 QFN 封裝

關於凌力爾特

凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule^Ò子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
