徳儀推出新款介面 IC 支援螢幕解析度高達4K2K充分滿足平板電腦、筆記型電腦及一體機的需求

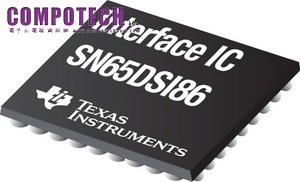

2013年12月10日--德州儀器 (TI) 宣佈推出一款可在繪圖處理器與嵌入式 DisplayPort (eDP) 面板之間提供 MIPI® DSI 橋的最新介面 IC。支援螢幕解析度達 4K2Kp60 的業界最高水準，可充分滿足平板電腦、筆記型電腦以及一體機 （all-in-one PC） 的需求。與同類元件相比，SN65DSI86 1.5Gbps 的 DSI 資料速率可將頻寬提高 30% 以上。此外，兩個 MIPI DSI 通道在縮小 20% 的 5 mm x 5 mm封裝中可節省印刷電路板 （PCB） 面積，進而為系統設計人員在設計空間有限的行動應用時，提供更多彈性。如欲瞭解更多詳情或訂購樣品，敬請參訪： http://www.ti.com/sn65dsi86-pr-tw 。




• eDP 的優化 MIPI DSI 橋：不僅支援達 4096 × 2160p 的 LCD 面板，在 60 fps 下達到 18 bpp 的速率，而且還支援 1920 × 1200 WXUGA 3D 解析度 (24 bpp)，在 120 fps 下支援奇偶或左右配置。這使系統設計人員能夠高度靈活地支援各種不同的面板和解析度；
• 更高的 DSI 頻率／頻寬：雙通道與四條 MIPI DSI 通道支援 1.5Gbps 頻寬，與同類解決方案相比，可提供 12Gbps 的最大輸入頻寬以達到最高資料傳輸量。與 eDP 相容，支援高達 5.4Gbps HBR2 的七種資料速率，有助於系統設計人員在元件與 LCD 面板之間使用更少的導線與電路板走線 （board traces）；
• 超低功耗：不到 200mW 的開啟狀態功耗、30mW 的待機功耗以及 3mW 的關機功耗可延長系統電池使用壽命；
• 進階訊號調節：接收均衡 （receive equalization）、可選發送器解加強 （transmitter de-emphasis） 以及輸出擺幅 （output swing）的完美結合不僅可實現高度彈性的組件定位，而且還能在繪圖處理器與 SN65DSI86 之間使用更長的跡線，在橋接晶片與 LCD 面板之間使用更長的線纜。
