凌力爾特發表具遙測介面的 2.5A 完整主動電池平衡器

2013年12月17日--凌力爾特(Linear Technology Corporation)日前發表完整反馳DC / DC轉換器LT8584，元件專門設計以主動平衡高壓電池堆，電池堆常見於電動和混合動力車，以及故障安全(fail-safe)電源和能儲系統。由於這些電池串聯堆疊，因此容量最低的電池將限制整個電池堆的續航力。理想情況下，這些電池應可完美匹配，但往往並非如此，而且常因電池的使用年限變長而更糟。被動能量平衡不會改善運行時間，因為其會消耗容量較高之電池的額外能量來匹配容量最低的電池。相反的，LT8584提供了高效率的主動平衡，其可重新分配更強電池（高電壓）的電荷，以在放電時對電力較弱的電池充電，使其可持續向負載供電，汲取整個電池堆容量的96%，而被動平衡通常汲取約80％。

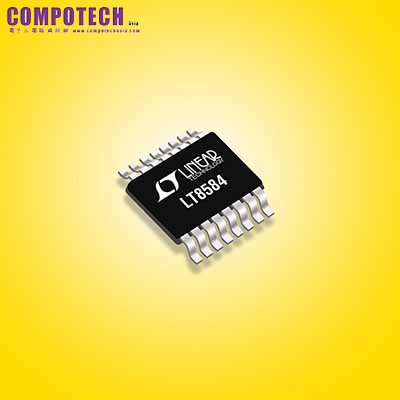

LT8584包含一內建的6A/50V電源開關，可提供2.5A的平均放電電流，同時造就一簡單精小的應用電路。其隔離式平衡設計可將電荷送回電池堆頂部、或電池堆中任何電池的組合，以替代交流發電機。LT8584 會在電池放電時將其卸除，不需複雜的偏置方案。其可透過致能針腳與LTC680x系列的電池堆電壓監控IC無縫整合，無需任何額外的軟體。當與LTC680x系列元件搭配使用時，LT8584還提供系統遙測，包括電流、電阻和溫度監控。LT8584被禁能時，從電池只汲取低於20nA靜態電流。對於需要更高平衡電流之應用還可將多個LT8584並聯。元件採用16接腳TSSOP封裝，並且符合FMEA和ISO26262標準。

LT8584EFE 採用16接腳 TSSOP 封裝，千顆量購計之單價為 $2.95美元起。工業溫度版本的LT8584IFE 經測試保證可操作於-40°C 至125°C 操作接面溫度範圍，千顆量購計之單價為 $3.25 美元起。汽車溫度版本的LT8584HFE 經測試保證可操作於-40°C 至 150°C 操作接面溫度範圍，千顆量購計之單價為 $3.50起。所有版本均已供貨，如需更多資訊請參閱 www.linear.com/product/LT8584

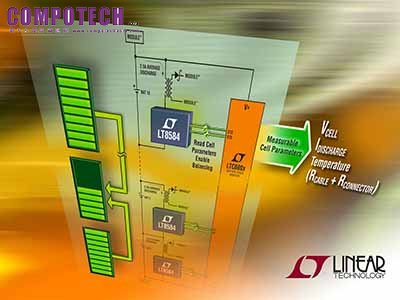

圖說: 主動平衡高壓電池堆

LT8584特性摘要：

l  2.5A 典型平均電池放電電流

l  內建 6A/50V 電源開關

l  與 LTC680x 系列實現無縫整合：無需額外軟體

l  可選式電流和溫度監視器

l  在關機模式下具有超低的靜態電流

l  針對符合 ISO 26262 標準的系統而進行工程設計

l  可相容 FMEA

l  隔離式平衡：

    -能夠將電荷回送至電池堆頂端

    -能夠將電荷回送至電池堆中的任何電池組合

    -能夠將電荷回送至 12V 電池以替代交流發電機

l  可並聯以實現更強的放電能力

l  操作中的所有靜態電流均取自局部電池

l  16 接腳 TSSOP 封裝
