源自大數據的資訊匯流結合更進步的自動化與感測器功能，開啟了嶄新契機，有利於提升業務營運和生活品質，在工業、醫療保健及農業領域等諸多領域的效益格外顯著。
在工業領域，可望透過監控資料中心電腦及關鍵通訊設備的運作環境來提升散熱與空調的效率，並收集、分析運轉資料以預測故障的發生。在醫療保健領域，穿戴式裝置所記錄與分析的血壓、脈搏及其他數據可支援日常的健康維護，有助於病患早日康復。在農業領域，以環境感測器監控作物的生長環境與情況，不僅可節省成本(例如肥料、加溫與照明成本)，還能提升作物的整體品質。上述技術的部署皆需不斷提升的感測能力與更多的感測器，隨之攀升的耗電量逐漸形成挑戰，尤其電池供電裝置更是如此。

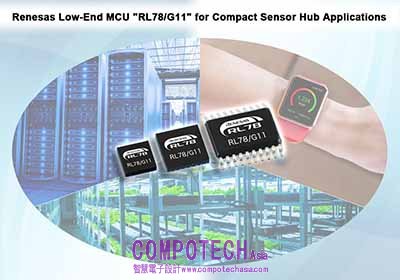

RL78/G11 MCU群組產品採用24-pin封裝，支援感測器數量為業界第一(註1)。此24與25-pin版本的三款全新MCU可支援11個類比輸入通道及6個序列通訊通道。即使為24-pin的小型封裝，RL78/G11 MCU仍可支援多達13個感測器的訊號輸入。由內建類比功能及序列通訊(接收)功能處理感測器的輸入訊號，即使在多感測器系統中仍能以待機模式運作，並允許低功率控制。
RL78/G11群組產品具備延伸功能，例如高速喚醒，可在4微秒(1微秒為百萬分之一秒)內使CPU從待機模式轉換至運作模式，快速運作模式轉換可實現最佳的CPU運作效能，並且有助提升節能效益。此群組MCU亦支援電池電壓測量與感測(參照1.8 V供電運作的內部固定電壓)。在感測器集線器及感測器應用系統中運用上述功能，可降低間歇運作的耗電量，有助於進一步節能並延長電池壽命。
RL78/G11群組產品的概念以20至25-pin的小型封裝為基礎，內含小型16 KB快閃記憶體及豐富的類比周邊裝置，例如A/D轉換器(ADC)、D/A轉換器(DAC)、比較器(CMP)及可程式放大器(PGA)。上述裝置皆可設定組態，例如PGA+ADC+VBGR、PGA+CMP、CMP+DAC/VBGR或PGA+CMP+DAC/VBGR。此群組產品亦支援極低功耗的運作(100 uA @ 1 MHz)，以及4微秒的高速喚醒功能。此MCU群組產品提供小型3 x 3 mm2 WFLGA、4 x 4 mm2 HWQFN及標準20-pin LSSOP，適用於感測器應用、照明/電源及各種小型應用。
(2)簡單易用的開發環境加速原型設計與評估期間
除了瑞薩RL78系列16位元MCU適用的標準開發環境以外，瑞薩也在開發適用於新款元件的超小型推廣板和簡單易用的程式設計工具。上述工具將支援程式除錯、下載、以及使用實驗電路板與導電墨水筆進行原型設計等功能。簡單易用的程式設計工具允許僅透過GUI作業來開發MCU程式。支援使用待機功能進行週期式運作。瑞薩進一步推出全新而易用的開發環境，過去需要一整週時間的原型設計與評估作業，現在將可在一天內完成。
RL78/G11樣品於2016年10月起開始供應。已排定於2016年12月起大量生產，預計至2018年底可達到每月產能50萬顆。瑞薩並計畫為這些產品提供評估板、開發工具及軟體。(供貨情況如有變更，將不另行通知。)
|
Group name |
RL78/G11 |
||||
|
Pin count |
20 pins |
24 pins |
25 pins |
||
|
Part name |
R5F1056AASP R5F1056AGSP |
R5F1057AASP R5F1057AGSP |
R5F1058AASP R5F1058AGSP |
||
|
Package (Body size (mm)) |
LSSOP (4.4 x 6.5) |
HWQFN (4 x 4) |
WFLGA (3 x 3) |
||
|
Flash ROM (KB) |
16 |
||||
|
Data Flash (KB) |
2 |
||||
|
RAM (KB) |
1.5 |
||||
|
Power supply voltage |
VDD |
1.6 V to 5.5 V |
|||
|
EVDD0 |
－ |
1.6 - VDD |
|||
|
CPU operating frequency |
24 MHz (max.) |
||||
|
Clock |
Main system |
・X1 oscillation / External input: 1 to 20 MHz ・High-speed on-chip oscillator: 1 to 24 MHz (Accuracy: ±1% (Note 1), Only Timer KB0 can be operated at 48 MHz) |
|||
|
Middle-speed |
Middle-speed on-chip oscillator: 1 to 4 MHz (Accuracy: ±12%) |
||||
|
Low-speed |
Low-speed on-chip oscillator: 15 kHz (TYP.) |
||||
|
CPU |
RL78 CPU (Multiplication and Division / Multiplication and Accumulation instructions are supported) |
||||
|
I/O ports |
17 |
21 |
|||
|
Timer (Note 2) |
16-bit：5ch, 12-bit：1ch, 8-bit：2ch, WDT:1ch |
||||
|
10-bit A/D |
10 channels |
11 channels |
|||
|
8-bit D/A |
2 channels |
||||
|
Comparator |
2 channels |
||||
|
PGA |
1 channels |
||||
|
Serial I/F (Note 3) |
CSI |
3 channels |
4 channels |
||
|
UART |
2 channels |
||||
|
Simplified I2C |
3 channels |
4 channels |
|||
|
I2C |
2 channels |
||||
|
External interrupt terminal |
10 |
13 |
|||
|
Other peripheral functions |
data transfer controller (DTC), event link controller (ELC), internal voltage reference (VBGR), interrupt flag output (INTFO), low voltage detector (LVD), power-on-reset circuit (POR), safety functions |
||||
|
Operating ambient temperature |
TA= -40°C to +85°C (A: Consumer applications) TA= -40°C to +105°C (G: Industrial applications) |
||||
(Note 2) The two 8-bit interval timers can be connected to operate as a 16-bit timer.
(Note 3) The CSI, UART, and Simplified I2C interfaces utilize a common module and are used exclusively.
in one- or two-channel units.
(註2) 16位元計時器KB0的PWM輸出功能與強制輸出停止功能。
(註3) 提供計時器陣列單元(TAU)的雙輸入單發脈衝輸出功能。
(註4) 此功能可將計時器、資料運算電路(DOC)等功能產生的輸出中斷旗標直接輸出至裝置腳位。
(註5) DTC = 資料傳送控事件連結控制器(類似DMA)；ELC = (無需軟體與硬體即可串接/連接周邊裝置)。
